6. Системы предохранительных устройств дизелей типа Д49



Дизели оборудованы рядом устройств, препятствующих эксплуатации с нарушением инструкции по превышению частоты вращения коленчатого вала (предельный выключатель, воздействующий на подачу топлива в цилиндры), по требованию предпусковой прокачки масла и недопущению работы на низком давлении масла (реле давления, воздействующее на электрическую схему управления дизелем), по недопущению работы дизеля при давлении газов в картере (дифференциальный манометр), по исключению пуска дизеля при включенном валоповоротном устройстве (концевой выключатель).

Предельный выключатель кинематически связан с коленчатым валом и получает вращение от шестерни привода распределительного вала. Реле давления гидравлически связано с масляной системой дизеля через гибкие рукава и электрически с цепью управления дизелем. Дифференциальный манометр соединен трубкой с картером, а концы токопроводящих электродов включены в цепь управления. Концевой выключатель валоповоротного устройства разрывает цепь управления дизелем при
введении его червяка в зацепление с зубчатым венцом маховика — муфты дизеля.

В 1978 г. на части дизель-генераторов были дополнительно введены устройство для ограничения дымления на переходных режимах работы и устройство, не допускающее снижение давления масла в системе, воздействующее непосредственно на регулятор частоты вращения. В первом случае топливо в цилиндры подается в зависимости от фактического давления наддува. Во втором случае снижение давления масла в системе приводит к автоматическому снятию нагрузки вплоть до остановки дизеля.

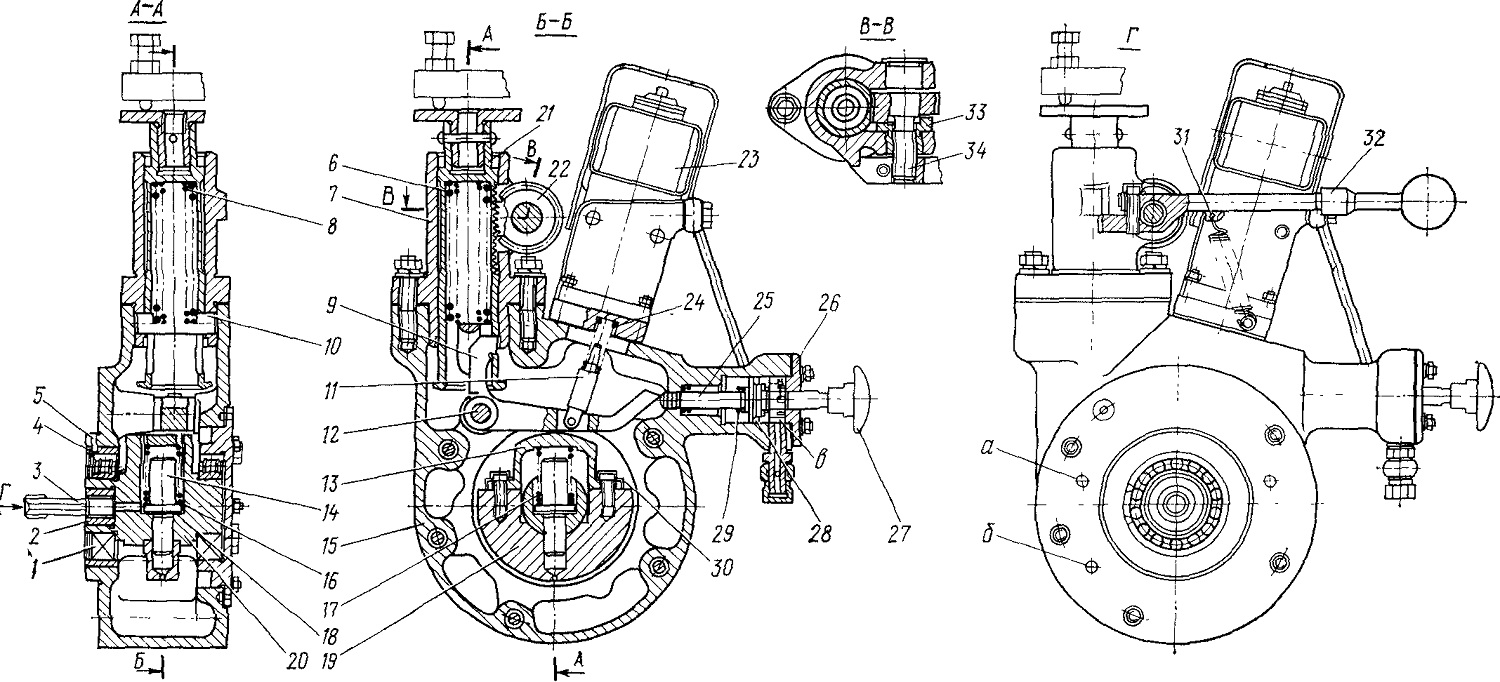

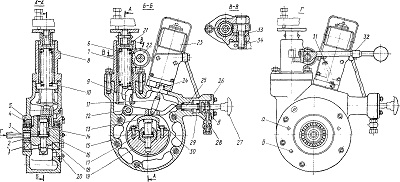

Рис. 95. Выключатель предельный:
1 — роликоподшипник; 2 — втулка шлицевая; 3 — валик приводной; 4 — обойма; 5 — штифт; 6, 8, 17, 24, 29, 31 — пружины; 7 — корпус; 9 — валик; 10 — рычаг; И — упор; 12 — валик; 13 — скоба; 14 — упор; 15 — корпус; 16 — прокладка регулировочная; 18, 26 — крышки; 19- груз; 20 — вал; 21 — стакан; 22 — шестерня; 23 — электропневматический вентиль; 25 — шток; 27 — кнопка; 28 — кольцо уплотнительное; 30 — пластина замочная; 32 — рукоятка; 33 — муфта; 34 — валик; а — отверстие для входа масла; б — отверстие для слива
масла; в — полость воздушная
