6. Топливопроводы дизелей типа Д49



Топливопровод низкого давления дизелей типа Д49



 Для подвода топлива к насосам высокого давления и отвода его избытка используется топливопровод низкого давления (рис. 70). Топливопровод расположен и закреплен непосредственно на дизеле и соединяет фильтр тонкой очистки топлива или насос подачи топлива (если он навешен на дизель) со сливными трубами топливной системы. Для топливных насосов с алюминиевыми корпусами, топливопровод на дизелях состоит из общей трубы, расположенной в середине лотка, от которой топливо по трубкам меньшего проходного сечения подводится к насосам.

На дизелях, оборудованных топливными насосами с чугунными корпусами, установлен топливопровод измененной конструкции, позволившей улучшить гидравлическую характеристику насосов и значительно повысить надежность топливопровода. Конструкция этого трубопровода практически одинакова на всех дизелях типа Д49 и состоит из топливопроводов для каждого ряда цилиндров, соединенных между собой трубами 1 и 7 на переднем и заднем торцах дизелей.

Топливо подводится со стороны последних цилиндров, а отводится со стороны первых цилиндров. Топливопровод каждого ряда цилиндров находится ниже соединительных труб подвода топлива, а кран 6 для спуска воздуха расположен на трубе подвода и перепускного клапана 3 на трубе отвода. В 1978 г. введена дополнительная трубка с краном 2, соединяющая топливопровод до перепускного клапана с топливопроводом слива топлива из форсунок. Это позволяет при помощи крана перед снятием с дизеля насосов сливать топливо из топливопровода и таким образом не допускать течи его на дизель при снятии насосов.

Характерной особенностью топливопровода каждого ряда цилиндров является то, что он выполнен из стальных патрубков 5,
установленных в сквозных каналах корпусов насосов, имеющих диаметр проходного сечения, соответствующий наружному диаметру патрубков, причем в корпусе каждого насоса между концами патрубков установлено расстояние Б, большее длины сопряжения каждого из патрубков с корпусом. Для обеспечения этого расстояния патрубки необходимо устанавливать так, чтобы круговые риски В, выполненные на наружной поверхности, находились от фланцев на расстоянии 20 + 1 мм.

Концы патрубков уплотнены резиновыми кольцами 4 прямоугольного сечения, помещенными в проточки каналов корпусов насосов, зажимаемых фланцами с болтами. Такая конструкция позволяет снимать отдельные насосы высокого давления, используя зазор Б, позволяющий вводить патрубки в соседние насосы при ослаблении затяжки фланцев крепления резиновых уплотнительных элементов. Трубы подвода и отвода топлива жестко прикреплены к дизелю стальными планками.

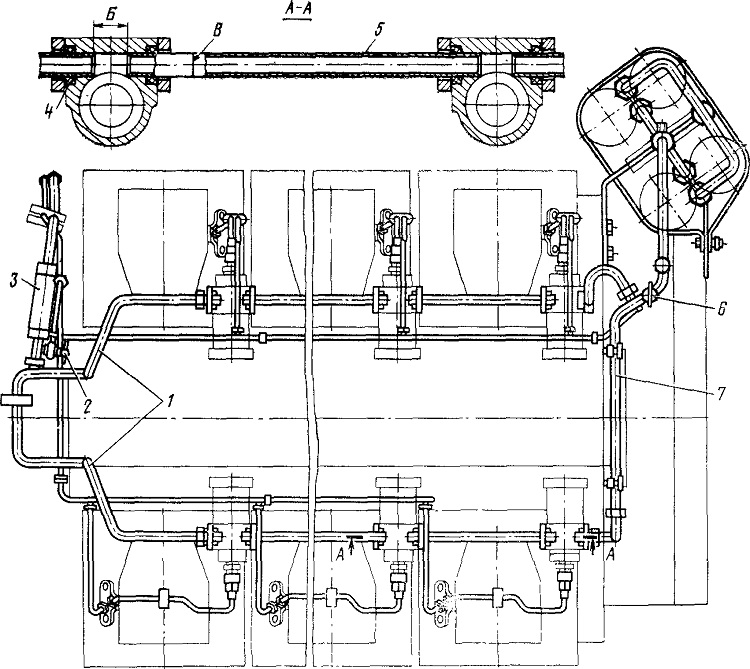

Рис. 70. Топливопровод низкого давления
