Топливоподкачивающий насос дизелей типа Д49







 На дизелях Д49 применяются две разновидности топливоподкачивающих насосов: насос шестеренного типа с приводом от электродвигателя, смонтированного совместно с насосом на общей плите, установленной вне дизеля, а также насос, установленный на дизель с приводом от коленчатого вала. По характеру работы насосы отличаются тем, что насосы с приводом от электродвигателя имеют постоянную независимо от дизеля частоту вращения приводного вала и подачу, в то время как насос, установленный на дизеле, имеет частоту вращения ведущего вала, изменяющуюся соответственно частоте вращения коленчатого вала дизеля. Это позволяет при насосе независимого привода создавать наибольшие давление и циркуляцию топлива через насосы высокого давления на режимах холостого хода и наименьшие на режиме полной мощности. Насосы с приводом от дизеля обеспечивают обратную картину. Кроме того, насосы с приводом от дизеля вследствие конструктивных особенностей позволяют иметь давление в системе до 0,6 МПа, а с независимым приводом не более 0,25—0,3 МПа.

Насос шестеренного типа (рис. 64) с приводом от дизеля установлен на торце корпуса привода насосов и приводится во вращение через промежуточный шлицевый валик 6, втулку и штифт, позволяющие за счет зазоров в шлицевых соединениях компенсировать несоосность ведущего валика насоса и шестерни привода. Корпус 1 насоса соединен с кронштейном 2 шпильками и зафиксирован двумя штифтами 3. Ведущая шестерня 9 и зубчатое колесо 10 вращаются в текстолитовых втулках 8, запрессованных в корпус и кронштейн насоса. Втулки 8 установлены в корпусе и кронштейне на эпоксидной смоле и обеспечивают совпадение разгрузочных канавок. Подшипники шестерен смазываются топливом, проходящим по зазорам из полости нагнетания насоса. В корпусе насоса с обеих сторон выполнены цилиндрические расточки и конические поверхности для установки перепускного клапана в нагнетательной полости. В зависимости от направления враще-ния ведущей шестерни насоса положение перепускного клапана в корпусе изменяется. На рис. 64 положение клапана соответствует вращению ведущего валика против часовой стрелки. Клапан 14 дифференциального типа прижимается конусной поверхностью к аналогичной поверхности, выполненной в корпусе, пружиной 13. Затяжка пружины регулируется изменением высоты кольца 12.

В кронштейне насоса размещено сальниковое уплотнение, состоящее из манжет 7 и проставочных колец 4, 5. Уплотнение зажато между стопорными кольцами 15. Для контроля за уплотнением в проставочном кольце 5 имеется отверстие б с проточкой на наружной поверхности, соединенных с каналом а в кронштейне. Из канала а вытекает топливо при нарушении уплотнения левой манжетой и масло — правой манжетой. Топливо, просочившееся через зазоры между цапфой шестерни и втулкой, отводится во всасывающую полость по каналам г в кронштейне и д в зубчатом колесе 10.

При работе насоса топливо, подведенное во всасывающую полость, захватывается вращающимися шестернями и переносится в нагнетательную полость, откуда направляется в нагнетательную магистраль дизеля. Топливо из впадины шестерни протекает через разгрузочные канавки во всасывающую полость насоса. При давлении топлива в нагнетательной полости насоса выше 0,6— 0,05 МПа клапан 14 сжимает пружину 13 и перепускает избыток топлива во всасывающую полость насоса.

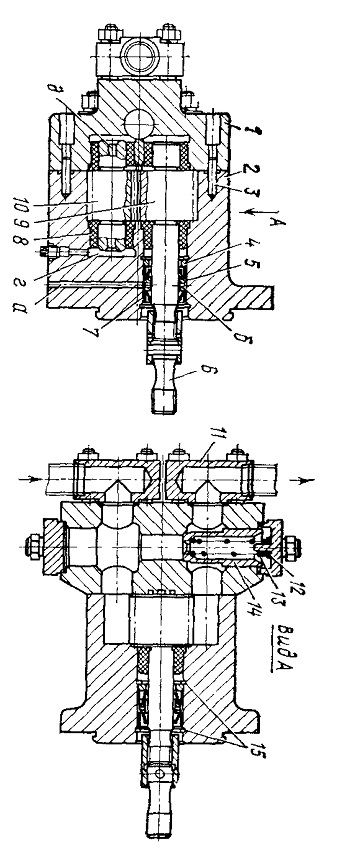

Рис. 64. Топливоподкачивающий насос
