7. Поршень дизелей типа Д49



Поршень — один из основных и высоконагруженных узлов дизеля. Работоспособность поршня совместно с крышкой цилиндра и шатунными вкладышами определяет ресурс дизеля до ремонта, связанного с разборкой дизеля. На всех дизелях типа Д49 применен поршень составной конструкции и относительно малой массы, что создает умеренные инерционные нагрузки на детали шатунно-кривошипного механизма. Головка 6 поршня (рис. 28), отштампованная из жаропрочной стали, для снижения температуры охлаждается маслом. Температура в различных точках го-ловки при ре = 1,2 МПа представлена на рис. 29. Над первым кольцом температура не превышает 170 С.

Умеренные температуры, использование качественной жаропрочной стали обеспечивают повышенные механическую и термическую прочность головки и износостойкость ручьев компрессионных колец. Тронк 11 поршня (см. рис. 28) изготовлен из штампованного высокопрочного алюминиевого сплава. Для улучшения приработки с втулкой цилиндра рабочая поверхность тронка покрыта слоем дисульфида молибдена. Компрессионные кольца 7 изготовлены из высокопрочного чугуна с глобулярным графитом.

Трапециевидное сечение, колец
повышает их подвижность и сопротивляемость загоранию в ручьях. Рабочая поверхность колец покрыта хромом толщиной 0,16—0,25 мм. На глубине 0,05—0,07 мм хром пористый. Ускорение приработки колец по втулке цилиндра достигается покрытием поверхности трения колец гальваническим способом слоем меди толщиной 0,01—0,015 мм и олова толщиной 0,006—0,01 мм.

Маслосъемные кольца изготовлены из легированного чугуна. Верхнее кольцо 8 имеет одну маслосъемную кромку, нижнее 9 — две кромки. Расширитель 10 обеспечивает постоянство давления кольца на втулку цилиндра и увеличивает его маслосъемные свойства. Расположение маслосъемных колец выше оси поршневого пальца улучшает смазку тронка и исключает возможность задира поверхности втулки. Палец поршня 3 изготовлен из легированной стали, азотирован или цементирован. Головка и тронк поршня стянуты четырьмя шпильками 1. Масло на охлаждение головки поршня поступает из шатунов в среднюю часть головки и затем по отверстиям б в периферийную часть а.











Рис. 28. Поршень:
1 — шпилька; 2, 12 — втулки; 3 — палец; 4 — стопорное кольцо; 5 — уплотнительное кольцо; 6 — головка; 7 — кольца компрессионные; 8,9 — кольца маслосъемные; 10 — расширитель; 11 — тронк поршня; 13 — стакан; 14 — пружина; 15 — проволока; 16 — гайка; а — полость; б, в — каналы

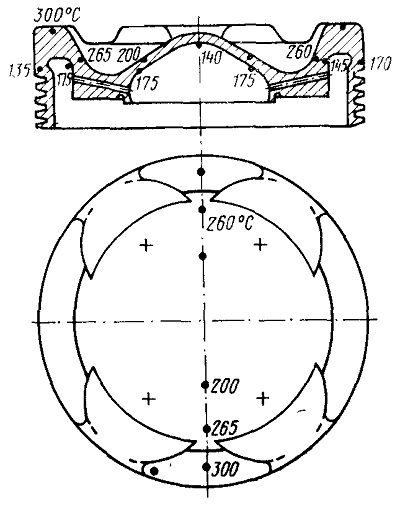

Рис. 29. Температура в различных точках головки поршня
