Регулировочно-пусковой кран стеклоочистителя автомобиля ЗИЛ-130

Четкая работа стеклоочистителя зависит от регулировочнопускового крана. Созданный для стеклоочистителя с противодавлением СЛ-440 кран КР-24 имеет шариковый клапан, прижимаемый к гнезду иглой, которая иногда изгибалась. Имелись

у крана и другие недостатки (корпус крана вытачивался из целого куска металла, недостаточно красиво крепление крана к панели приборов с помощью обычной гайки и др.). Поэтому был разработан и в 1972 г. внедрен кран КР-30. Основные отличия нового крана — золотниковый клапан и разъемный корпус. Конструкция крана обеспечивает более плавную регулировку числа двойных ходов щетки по стеклу, более высокую степень герметизации внутренних полостей крана и его ремонтоспособность.

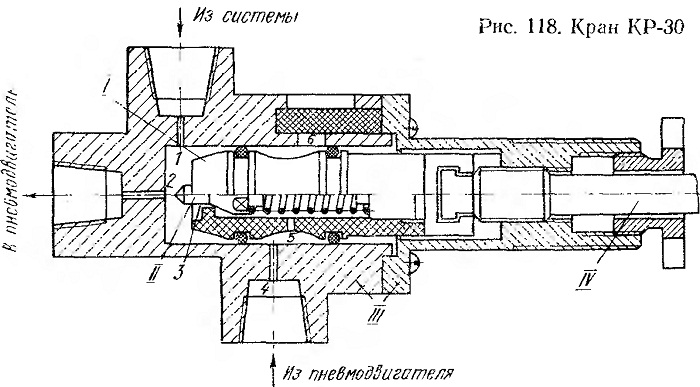

Корпус крана состоит из двух отлитых из цинкового сплава частей III (рис. 118), скрепленных между собой.

К стержню IV шарнирно прикреплена ручка, при вращении которой золотник I с двумя уплотнительными резиновыми кольцами перемещается в цилиндрической полости корпуса. Внутри золотника находится двуконусный клапан II, выступающий через торцовое отверстие из золотника. Этот клапан все время поджимается пружиной. В корпусе имеется фасонное калиброванное отверстие 6 для дросселирования отработавшего воздуха при выходе в атмосферу.

При вращении ручки крана перемещается золотник 1 и воздух из системы через отверстия 1, 3, 5 и 4 поступает в механизм укладки распределительного механизма пневмодвигателя. При дальнейшем перемещении золотника 1, когда пружина клапана сжимается до предела, отверстие 3 перекрывается большей конусной частью клапана 11, и воздух через отверстие 2 подается к золотниковому распределителю пневмодвигателя. Отработавший воздух через отверстия 4 и 6 дросселируется в атмосферу. При дальнейшем открытии крана возрастает проходное сечение отверстия 6, пропорционально увеличивается количество проходящего воздуха и число двойных ходов стеклоочистителя.

Омыватель стекла автомобиля ЗИЛ-130

Для обеспечения быстрой и хорошей очистки ветрового стекла необходимо, чтобы щетки стеклоочистителя работали но смоченному стеклу. На новых автомобилях ЗИЛ установлен ножной педальный омыватель Ставровского завода автотракторного оборудования, применяемый на автомобилях «Москвич», но с двумя одноструйными форсунками вместо одной. Чтобы производительность обеих форсунок была одна и та же, трубопроводы к ним сделаны одинаковой длины. Резервуаром для воды служит обычная медицинская двухлитровая грелка, которая в специальном чехле подвешивается внутри кабины. Вместо пробки в грелку ввернут переходник для шланга к насосу.
