Киа Сид (2012+). Электросхемы

Киа Сид (2012+). Электросхемы - часть 6

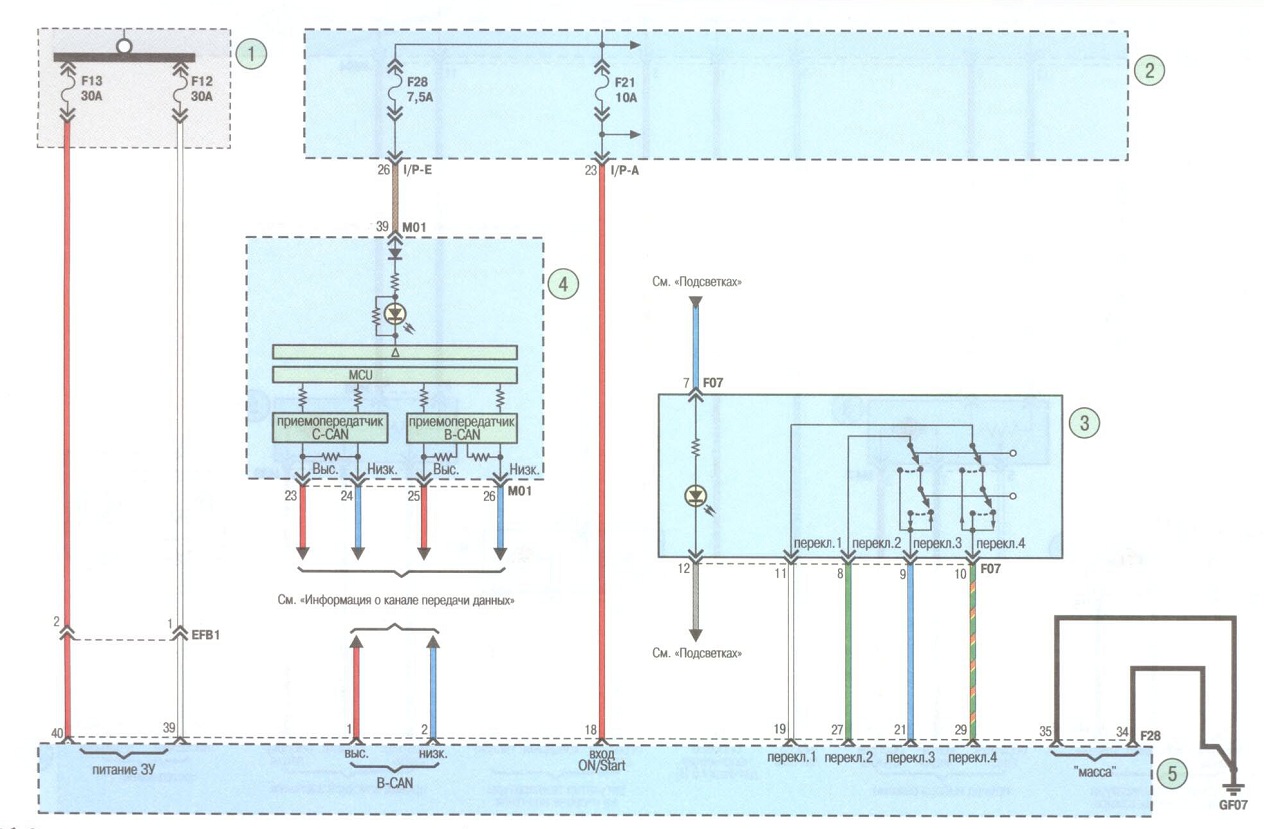

Схема 10 б. Система электрического стояночного тормоза: 1 - блок реле и предохранителей в моторном отсеке; 2 - блок предохранителей в салоне автомобиля; 3 - клавиша управления; 4 - панель приборов; 5 - блок управления электрическим стояночным тормозом

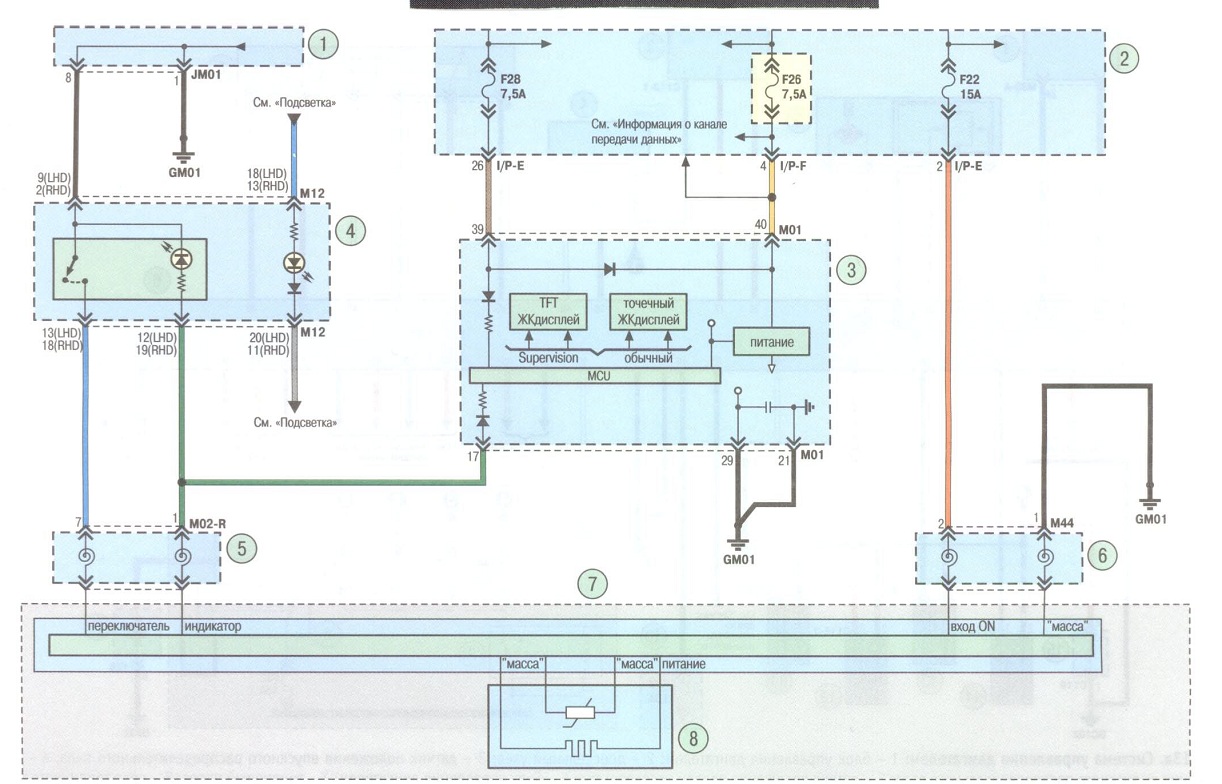

Схема 11. Обогрев рулевого колеса: 1 - соединитель; 2 - блок предохранителей в салоне автомобиля; 3 - комбинация приборов; 4 - выключатель; 5, б - контактное кольцо; 7 - переключатель на рулевом колесе; 8 - нагревательный элемент

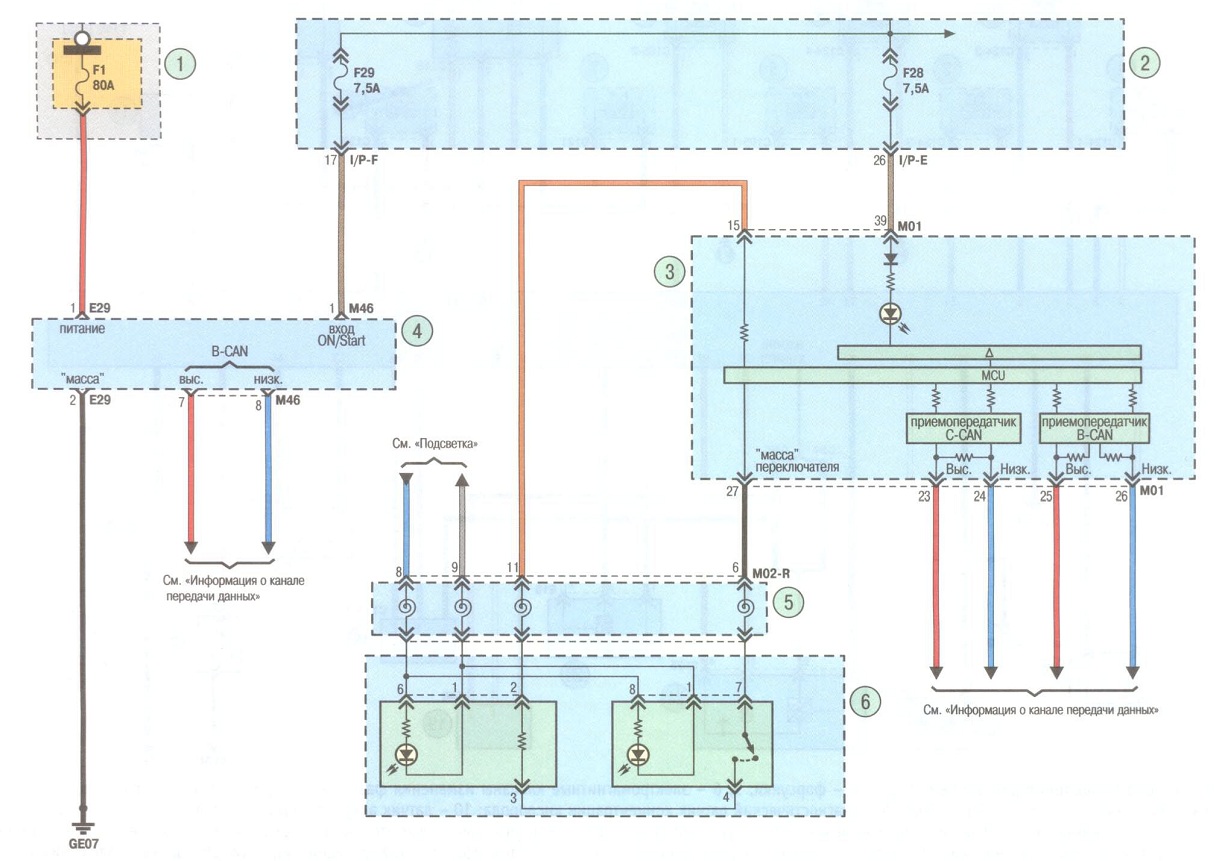

Схема 12. Электрический усилитель рулевого управления: 1 - блок реле и предохранителей в моторном отсеке; 2 - блок предохранителей в салоне автомобиля; 3 - комбинация приборов; 4 - блок электроусилителя; 5 - контактное кольцо; б -переключатель на рулевом колесе
