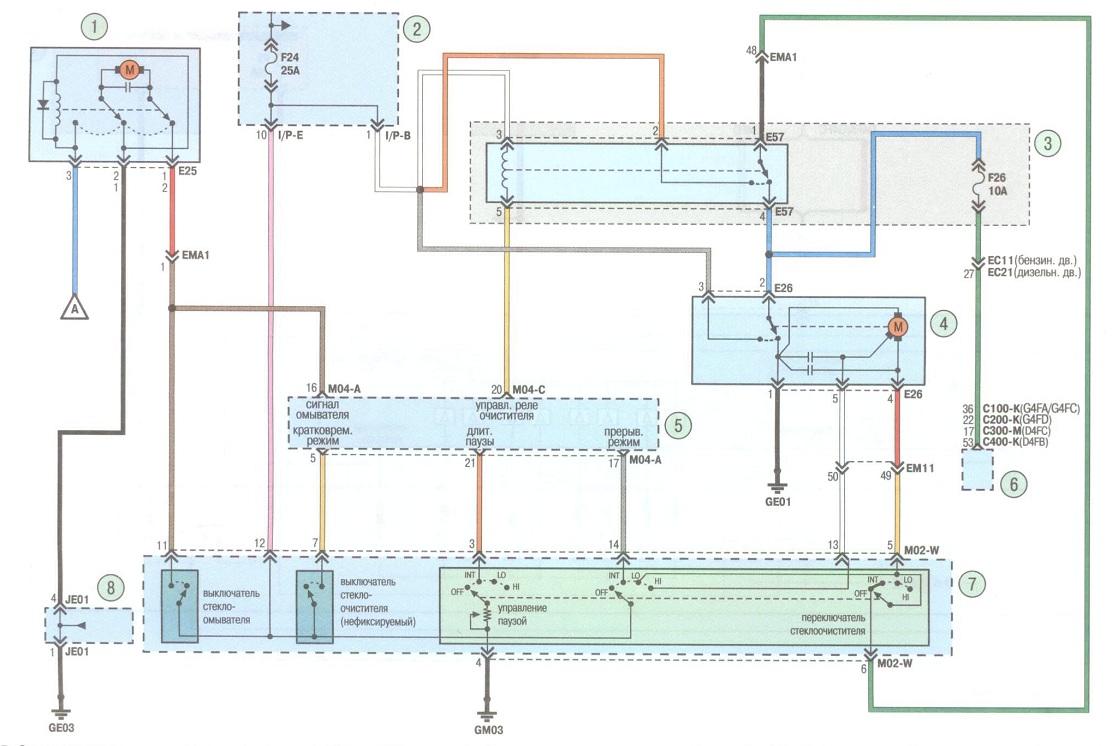

Схема 5. Очиститель и омыватель ветрового стекла (без датчика дождя): 1 - стеклоомыватель ветрового окна; 2 - блок предохранителей в салоне автомобиля; 3 - блок реле и предохранителей в моторном отсеке; 4 - стеклоочиститель ветрового окна; 5 - блок управления стеклоочистителем; 6 - блок управления двигателем; 7 - подрулевой переключатель; 8 - соединитель

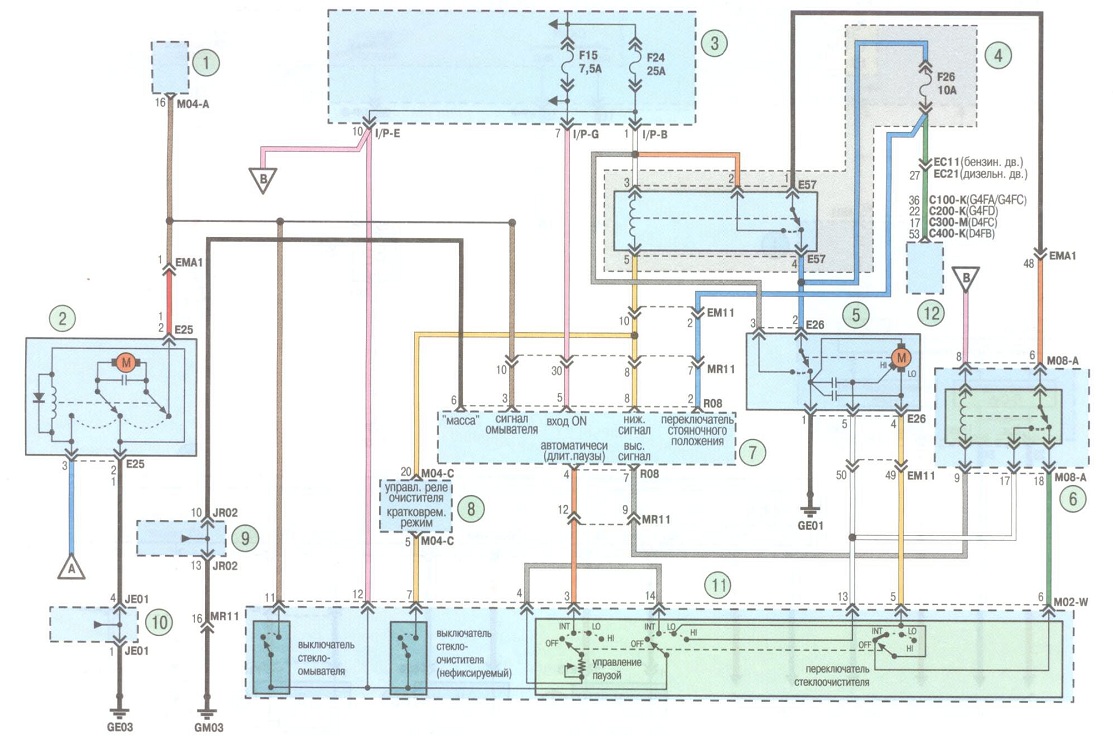

Схема 6. Очиститель и омыватель ветрового стекла (с датчиком дождя): 1 - блок управления стеклоочистителем; 2 - стеклоомыватель ветрового окна; 3 - блок предохранителей в салоне автомобиля; 4 - блок реле и предохранителей в моторном отсеке; 5 - стеклоочиститель ветрового окна; 6 - реле датчика дождя; 7 - датчик дождя; 8 - блок управления стеклоочистителем; 9,10 - соединители; 11 - подрулевой переключатель; 12 - блок управления двигателем

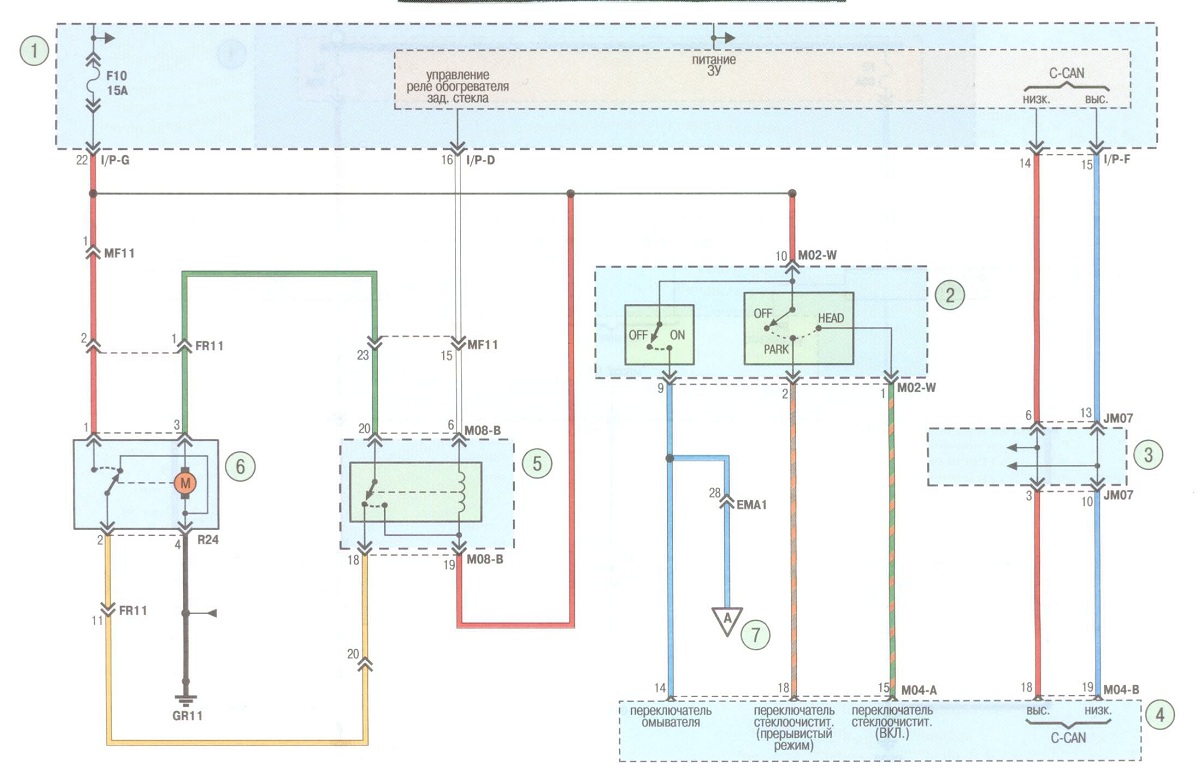

Схема 7. Очиститель и омыватель стекла двери задка: 1 - блок предохранителей в салоне автомобиля; 2 - подрулевой переключатель; 3 - соединитель; 4 - электронный блок управления электрооборудованием салона; 5 - реле очистителя двери задка; б - очиститель окна двери задка; 7 - к омывателю стекла двери задка
