Киа Сид (2012+). Электросхемы - часть 2
Схема 4а. Антиблокировочная система тормозов: 1 - блок предохранителей в моторном отсеке; 2 - блок предохранителей в салоне автомобиля; 3 - блок реле и предохранителей в моторном отсеке; 4 - блок EMS; 5 - выключатель стоп-сигнала; 6 - реле стоп-сигнала; 7 - соединитель; 8 - блок управления ABS
Схема 4б. Антиблокировочная система тормозов: 1 - блок управления двигателем; 2 - блок предохранителей в моторном отсеке; 3 - блок управления ABS

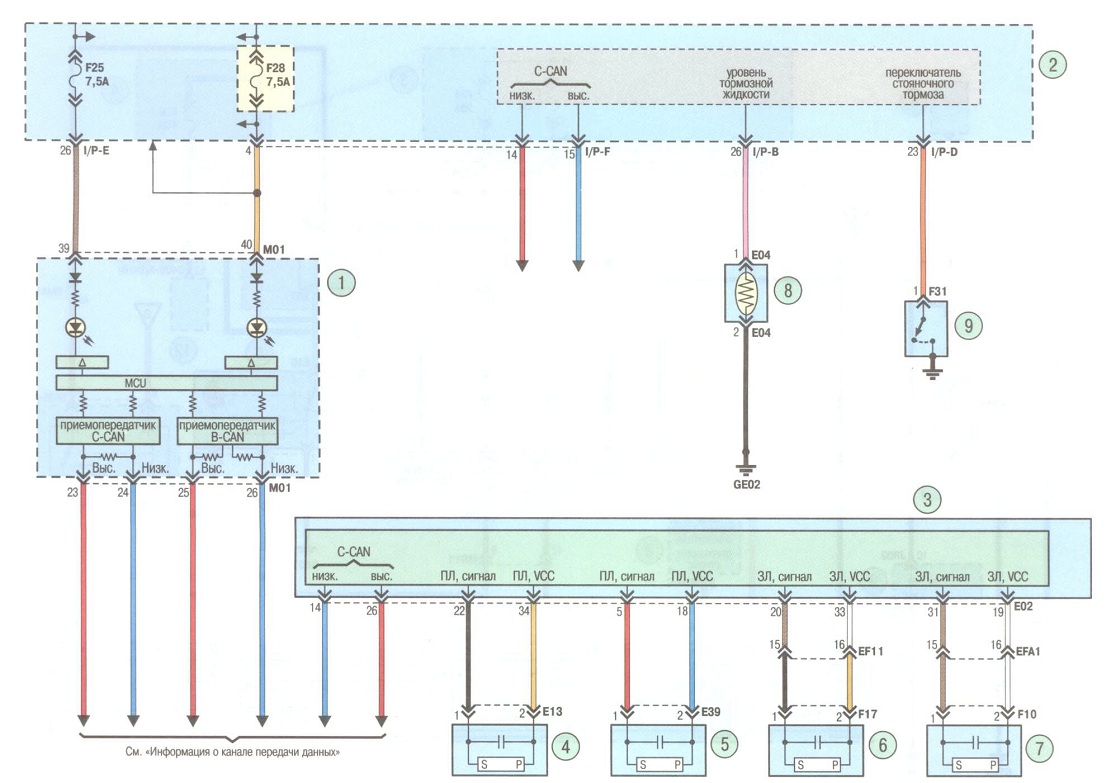

Схема 4в. Антиблокировочная система тормозов: 1 - панель приборов; 2 - блок предохранителей в салоне автомобиля; 3 - блок управления ABS; 4 - датчик левого переднего колеса; 5 - датчик правого переднего колеса; 6 - датчик левого заднего колеса; 7 - датчик правого заднего колеса; 8 - датчик уровня тормозной жидкости; 9 - переключатель стояночного тормоза
