Киа Сид (2012+). Электросхемы

Киа Сид (2012+). Электросхемы - часть 7

Схема 13а. Система управления двигателем: 1 - блок управления двигателем; 2 - дроссельный узел; 3 - датчик положения впускного распределительного вала; 4 - датчик положения выпускного распределительного вала; 5 - датчик положения педали акселератора; б - блок управления двигателем; 7 - топливный насос; 8 - реле топливного насоса; 9 - реле управления двигателем; 10 - блок реле и предохранителей в моторном отсеке; 11,12,13,14 - катушки зажигания; 1В - конденсатор

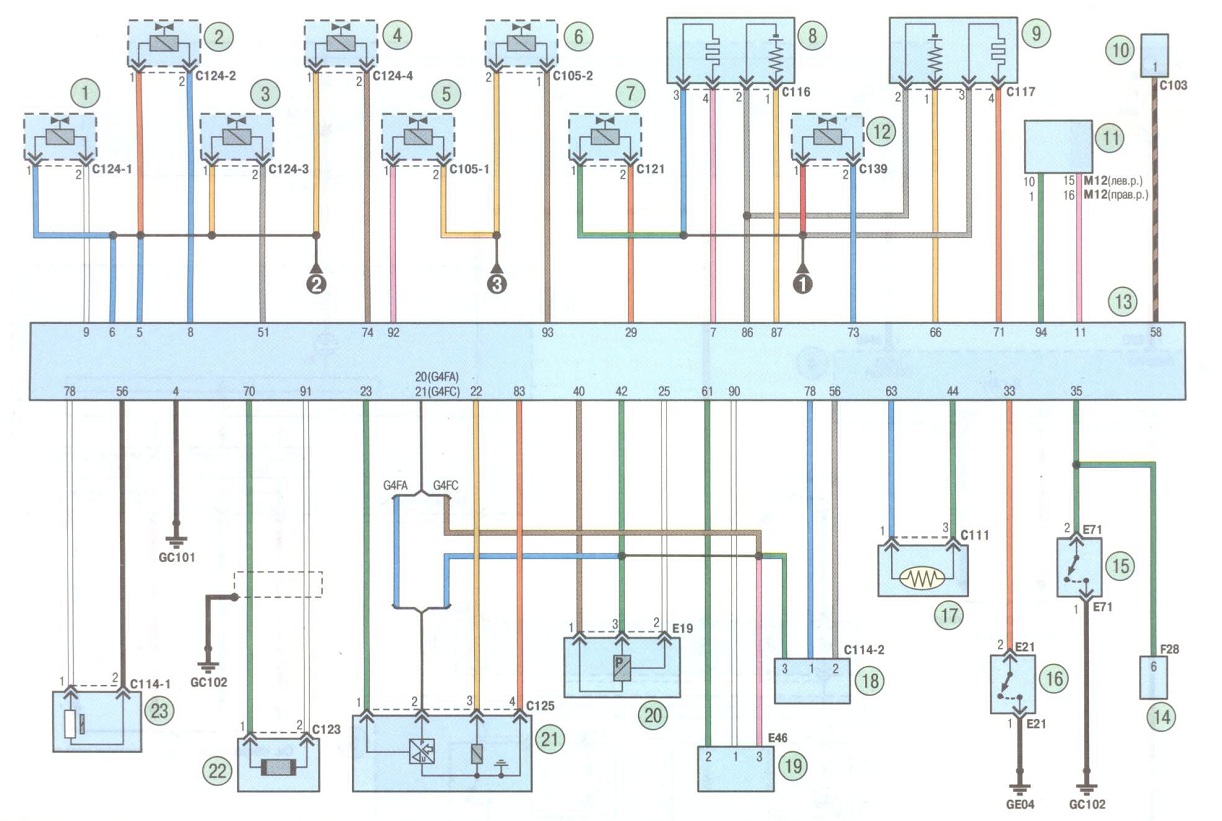

Схема 13 б. Система управления двигателем: 1, 2, 3, 4 - форсунки; 5, 6 - электромагнитные клапаны изменения фаз; 7 - электромагнитный клапан продувки адсорбера; 8 - управляющий датчик концентрации кислорода; 9 - диагностический датчик концентрации кислорода; 10 - датчик аккумуляторной батареи; 11 - переключатель на панели приборов; 12 - электромагнитный клапан системы изменения длины впускного тракта; 13 - блок управления двигателем; 14 - блок управления электрическим стояночным тормозом; 15 - датчик режима трансмиссии; 16 - датчик положения педали сцепления; 17 - датчик температуры охлаждающей жидкости; 18 - датчик положения коленчатого вала; 19 - датчик давления в усилителе тормозов; 20 - датчик давления в системе кондиционирования; 21 - датчик расхода воздуха; 22 - датчик детонации; 23 - датчик положения коленчатого вала
