Киа Сид (2012+). Электросхемы - часть 5



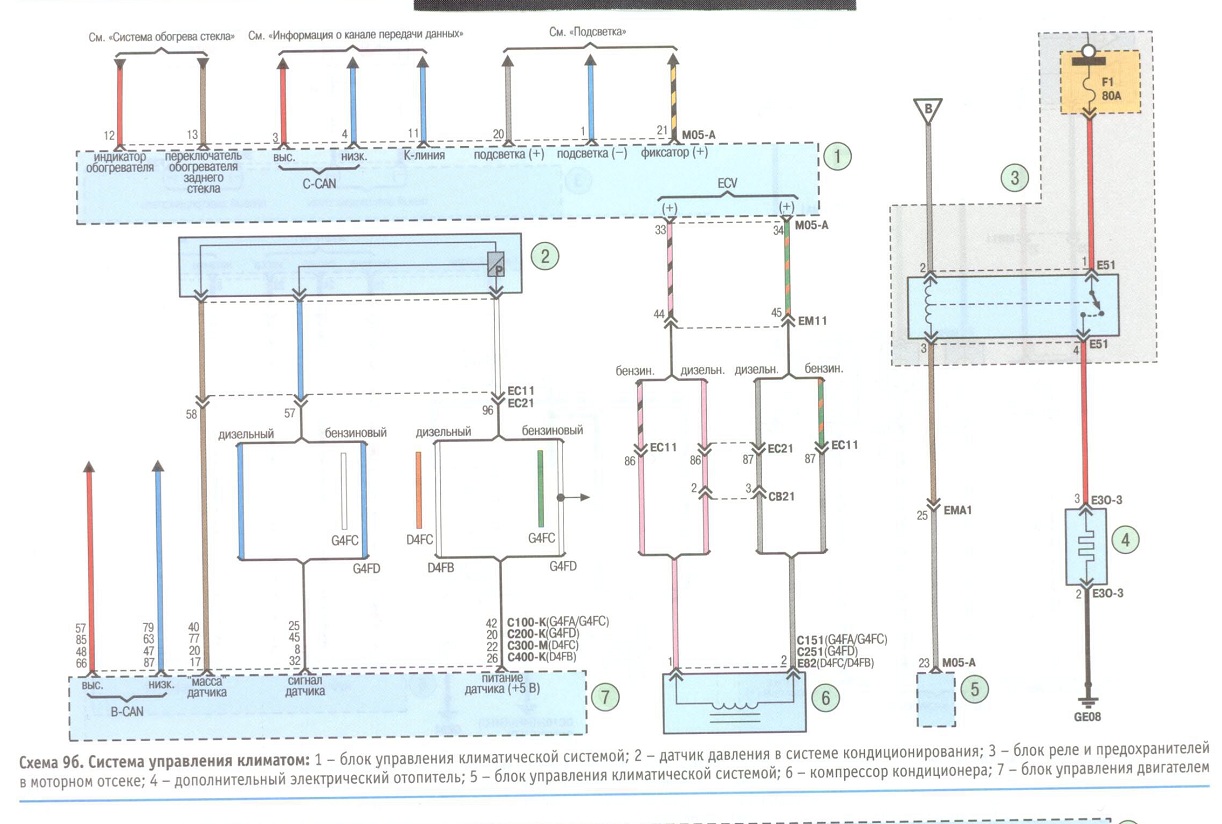

Схема 9б. Система управления климатом:

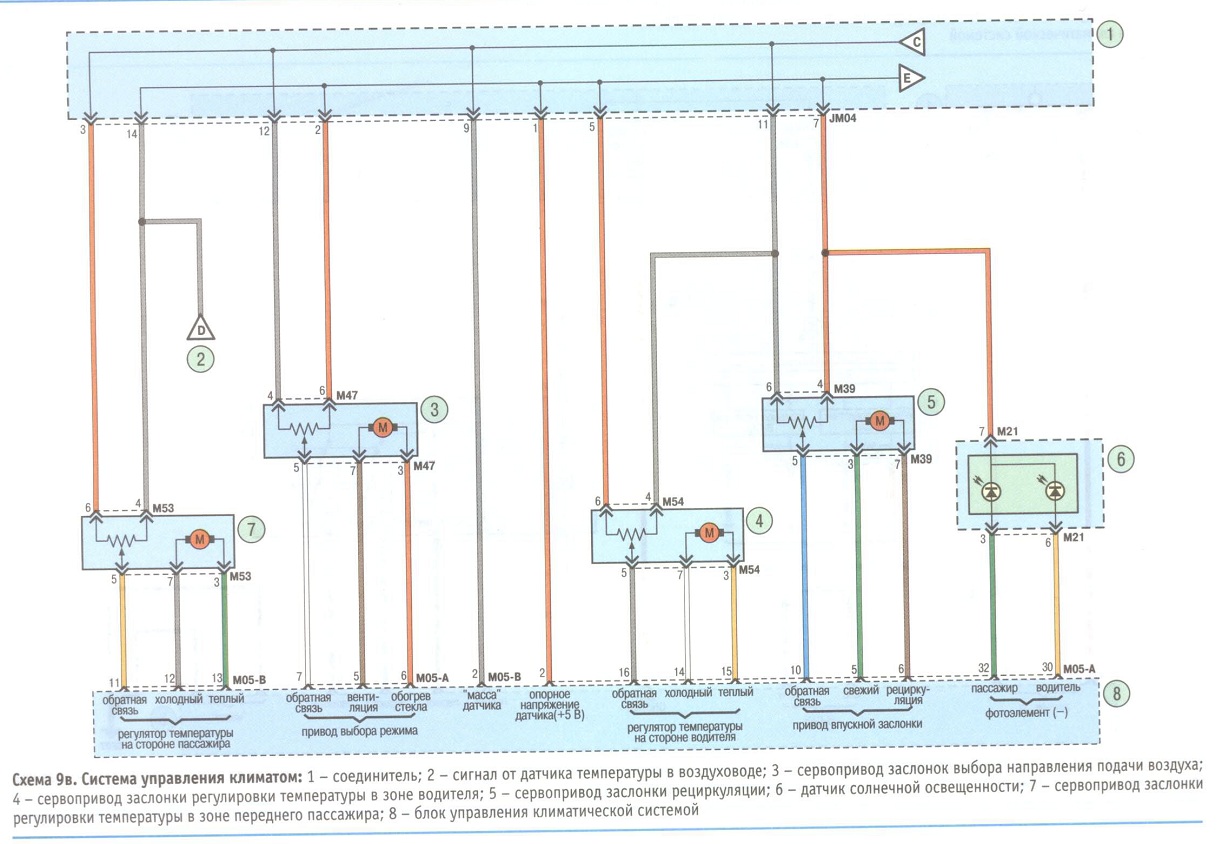

Схема 9в. Система управления климатом:

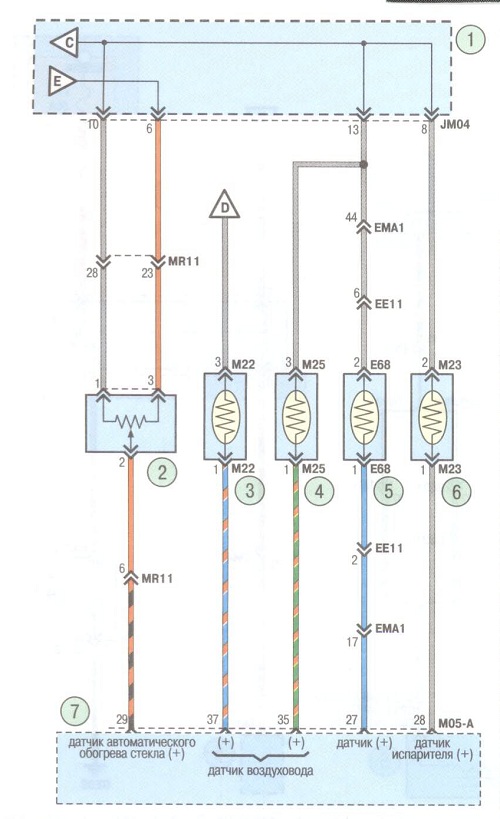

Схема 9г. Система управления климатом: 1 - соединитель; 2 - датчик конденсата; 3 - датчик температуры в воздуховоде; 4 - датчик температуры во входном воздуховоде; 5 - датчик температуры наружного воздуха; б - датчик температуры испарителя; 7 - блок управления климатической системой

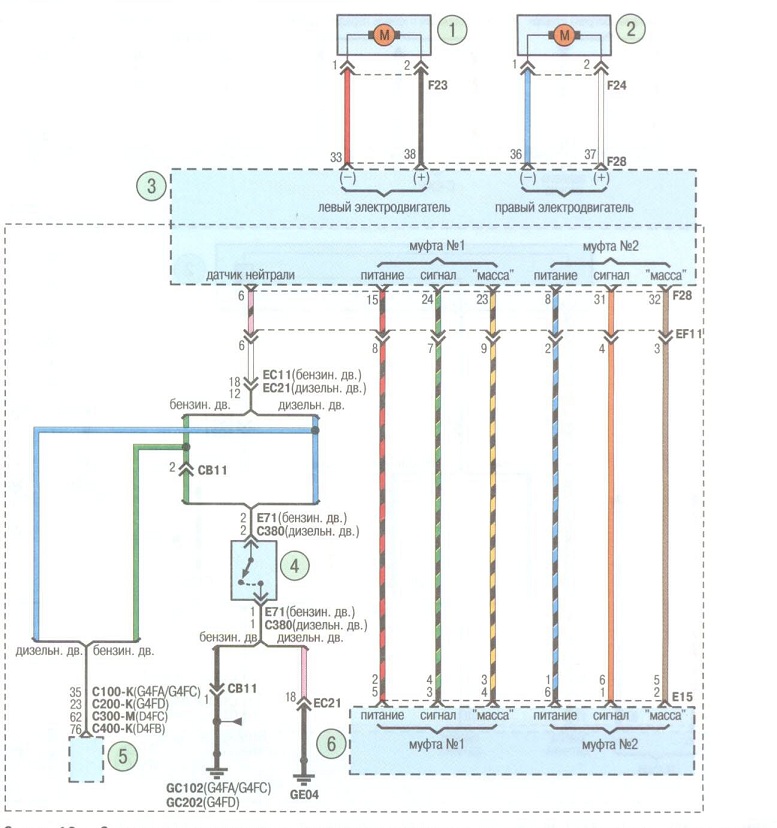

Схема 10а. Система электрического стояночного тормоза: 1 - привод механизма левого колеса; 2 - привод механизма правого колеса; 3 - блок управления электрическим стояночным тормозом; 4 - датчик режима трансмиссии; 5 - блок управления двигателем; б - датчик положения педали сцепления
