При необходимости замены блока плавких перемычек выполните следующие операции.

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

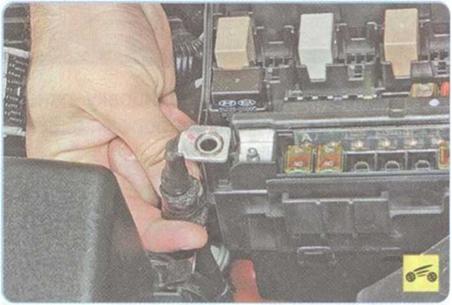

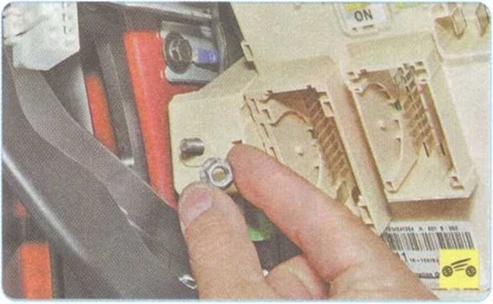

2.    Отверните гайку крепления наконечни­ка силового провода к монтажному блоку...





3.    ...и снимите наконечник со шпильки монтажного блока.

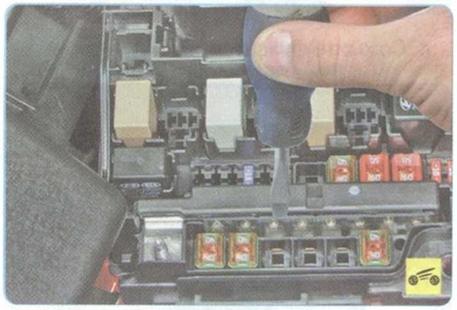

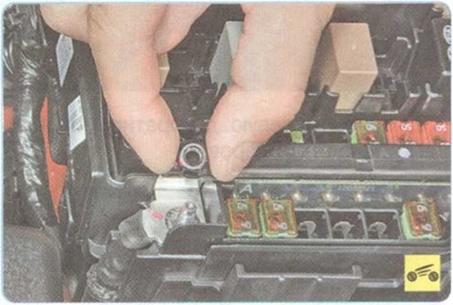

4.    Поддев отверткой.

5.      ...извлеките блок плавких перемычек.

6.      Внешним осмотром проверьте блок плавких перемычек на наличие перегорев­ших перемычек и оплавлений.

7.      Установите блок плавких перемычек в порядке, обратном снятию.

Для снятия монтажного блока предохранителей, расположенного в салоне автомобиля, выполните следующее.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

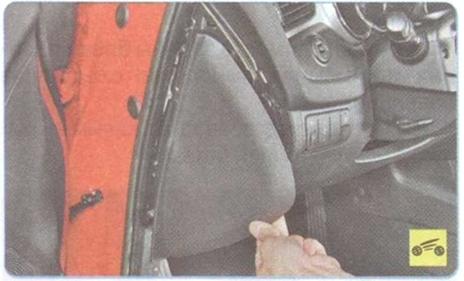

2.     Снимите левую декоративную обли­цовку панели приборов.

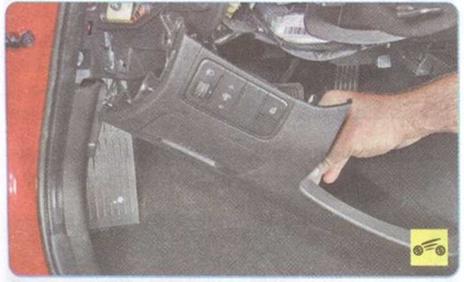

3.     Снимите нижнюю облицовку панели приборов (см. «Панель приборов», с. 280).

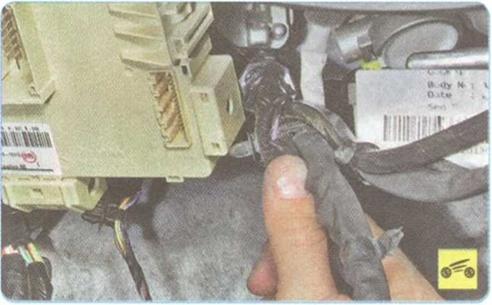

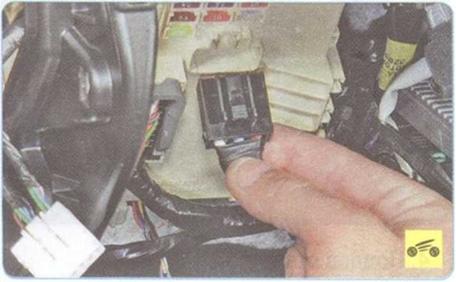

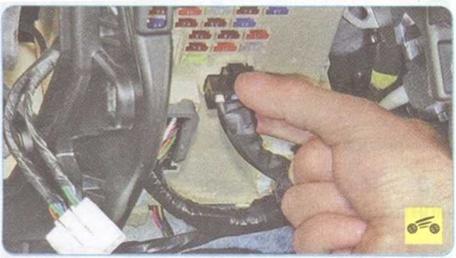

5.    ...и отсоедините от монтажного блока черную 3-гнездовую колодку жгута прово­дов.

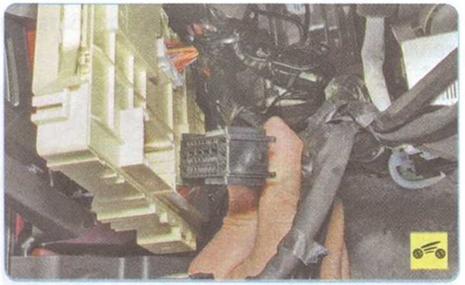

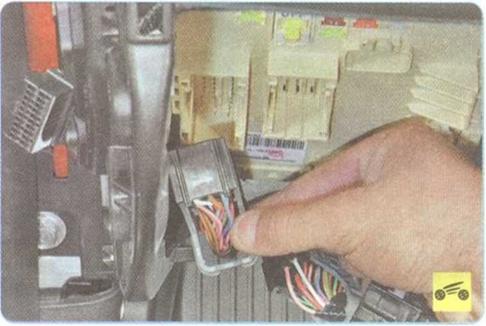

7.       ...и отсоедините от монтажного блока черную 26-гнездовую колодку.





8. Аналогично отсоедините черную 39-гнездовую колодку.

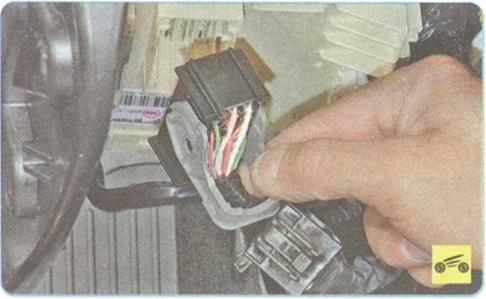

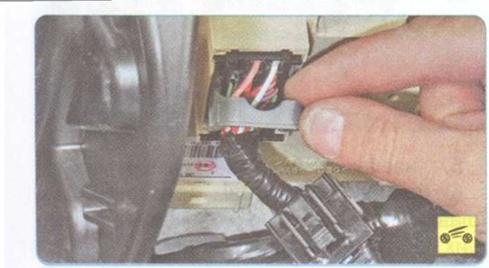

10.    ...и отсоедините от монтажного блока белую 32-гнездовую колодку.

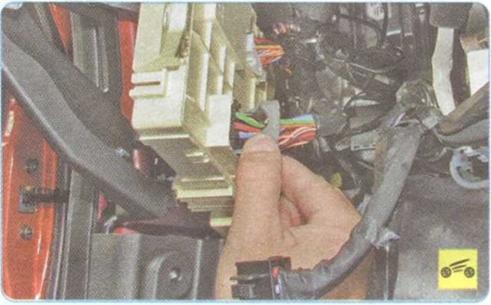

11.             Поддев отверткой, отсоедините от монтажного блока держатель нижнего жгута проводов.





12.     Аналогично отсоедините от монтаж­ного блока держатель бокового жгута про­водов.





13.     Отверните три гайки крепления мон­тажного блока.

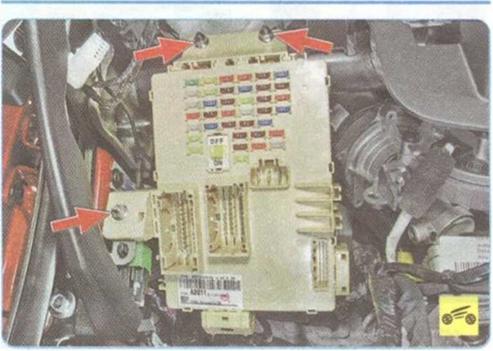

Так расположены гайки крепления монтаж­ного блока.





14.    Снимите монтажный блок со шпилек каркаса панели приборов.

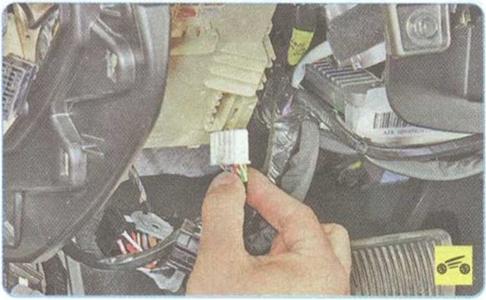

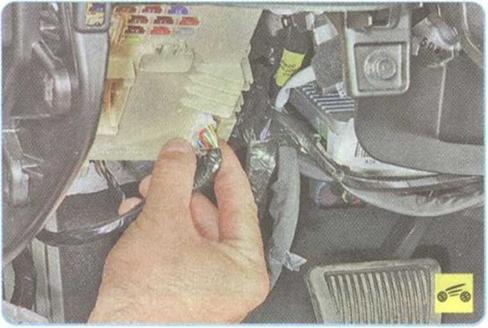

16. ...и отсоедините от монтажного блока черную 30-гнездовую колодку жгута прово­дов.

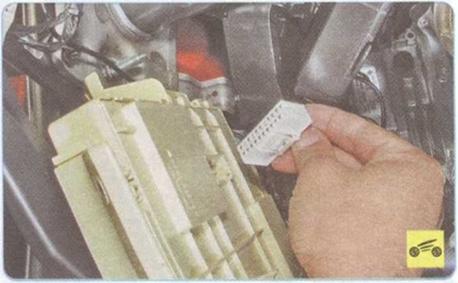

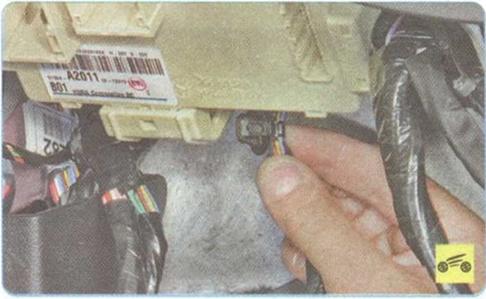

18.  ...и отсоедините от монтажного блока белую 22-гнездовую колодку.

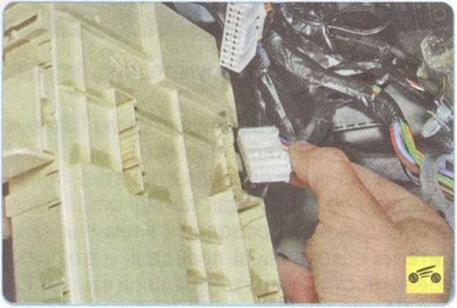

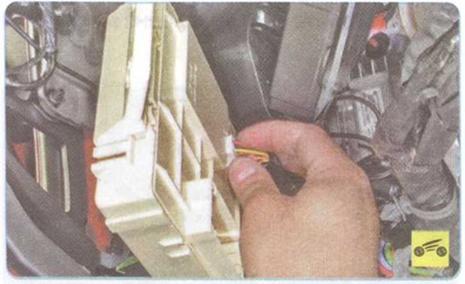

19.          Аналогично отсоедините белую 32-гнездовую колодку...

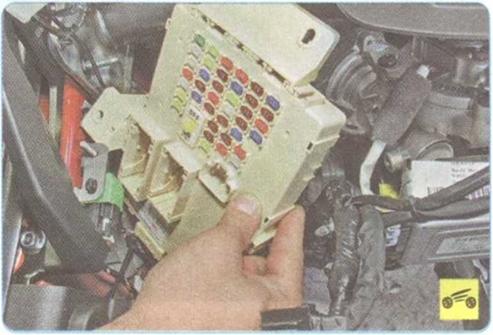

20.   ...и снимите монтажный блок.

21.  Установите монтажный блок в поряд­ке, обратном снятию.
