Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА МОНТАЖНЫХ БЛОКОВ - ЧАСТЬ 1

Вам потребуются: ключ «на 10», от­вертка с плоским лезвием.

Для снятия монтажного блока, располо­женного в моторном отсеке, выполните следующее.

1.      Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной бата­реи», с. 202).

2.      Снимите крышку монтажного блока

(см. «Расположение предохранителей, плавких вставок, реле и их замена», с. 194).






3.     Отожмите отверткой пластмассовые защелки...





4.     ...и снимите блок предохранителей с монтажного блока.

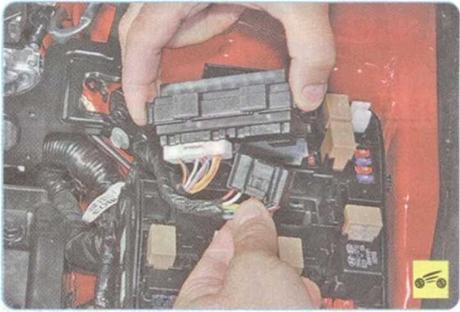

6.     ...и отсоедините от блока предохрани­телей черную колодку жгута проводов.

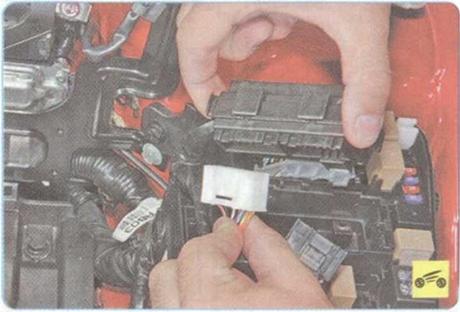

7.     Аналогично отсоедините от блока пре­дохранителей белую колодку жгута прово­дов и снимите блок предохранителей.

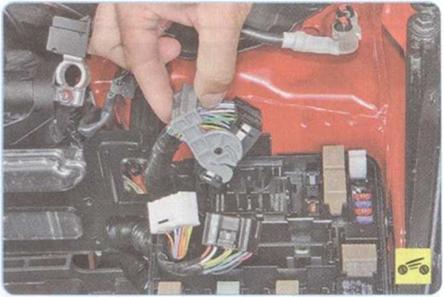

8.  Сожмите фиксатор запорной скобы ко­лодки верхнего жгута проводов монтажного

блока...





9.  ...и переведите запорную скобу в верх­нее положение.

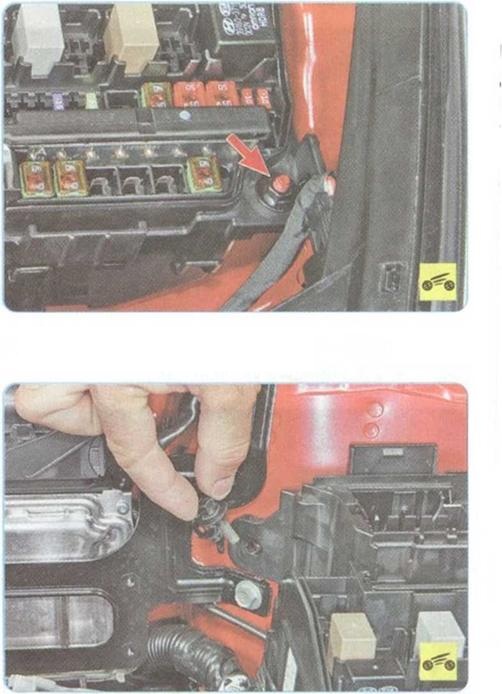

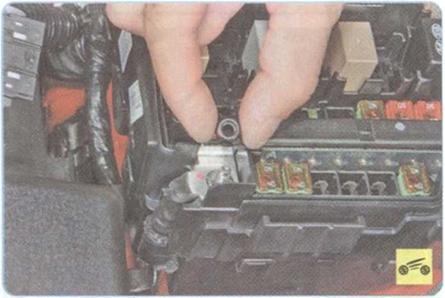

12.   ...и снимите наконечник со шпильки монтажного блока.





14.     ...и выверните болт крепления мон­тажного блока к кузову.

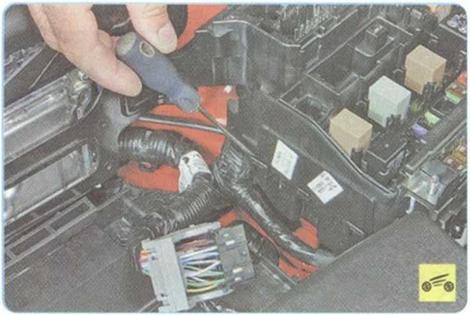

16.    Поддев отверткой, отстегните фикса­торы крепления нижней крышки монтажно­го блока...





17.    ...и снимите крышку.

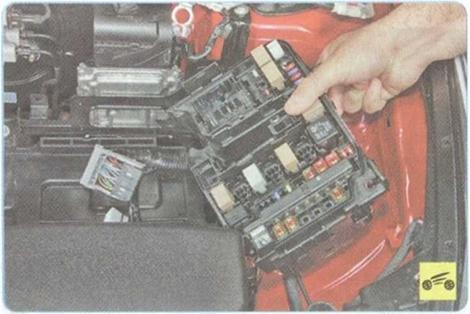

18.    Запишите расположение наконечни­ков всех проводов нижнего жгута на выво­дах монтажного блока, после чего отсоеди­ните наконечники проводов и снимите мон­тажный блок.

19.    Установите детали в порядке, обрат­ном снятию.
