Киа Сид (2012+). РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК, РЕЛЕ И ИХ ЗАМЕНА
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в моторном отсеке и салоне автомобиля.
Реле, плавкие вставки и часть предохранителей установлены в монтажном блоке, расположенном в моторном отсеке с левой стороны по направлению движения (рис. 10.1, крышка монтажного блока снята). В табл. 10.1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблицах, могут отсутствовать.
В монтажном блоке, установленном в моторном отсеке, находится также блок плавких перемычек. Размещение плавких перемычек в этом блоке показано на рис. 10.2, а их назначение - в табл. 10.2.
Таблица 10.1
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ, В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ
|
Номер предохранителя/ реле (сила тока, А) |
Наименование предохранителя/ Реле
|
Цвет предохра нителя |
Назначение предохранителя/реле |
|
1(25) |
SPARE |
Серый |
Не используется |
|
2 (7,5) |
SPARE |
Бордовый |
Не используется |
|
3(10) |
B/UPLP |
Красный |
Свет заднего хода |
|
4(15) |
ECU4 |
Синий |
Электронный блок управления двигателем, иммобипизатор, система доступа в автомобиль без ключа |
|
5(10) |
ABS3 |
Красный |
Антиблокировочная система тормозов ABS, система повышения курсовой устойчивости ESC |
|
6(15) |
TCU2 |
Синий |
Электронный блок управления АКП, стоп-сигналы |
|
7(10) |
SPARE |
Красный |
Не используется |
|
8(15) |
SPARE |
Синий |
Не используется |
|
9(20) |
SPARE |
Желтый |
Не используется |
|
10(15) |
F/PUMP |
Синий |
Топливный насос |
|
11(15) |
ECU3 |
Синий |
Электронный блок управления двигателем |
|
12(15) |
HORN |
Синий |
Звуковые сигналы |
|
13(10) |
INJECTOR |
Красный |
Топливный насос |
|
14(10) |
ECU2 |
Красный |
Электронный блок управления двигателем |
|
15(20) |
IGN COIL |
Желтый |
Катушки зажигания |

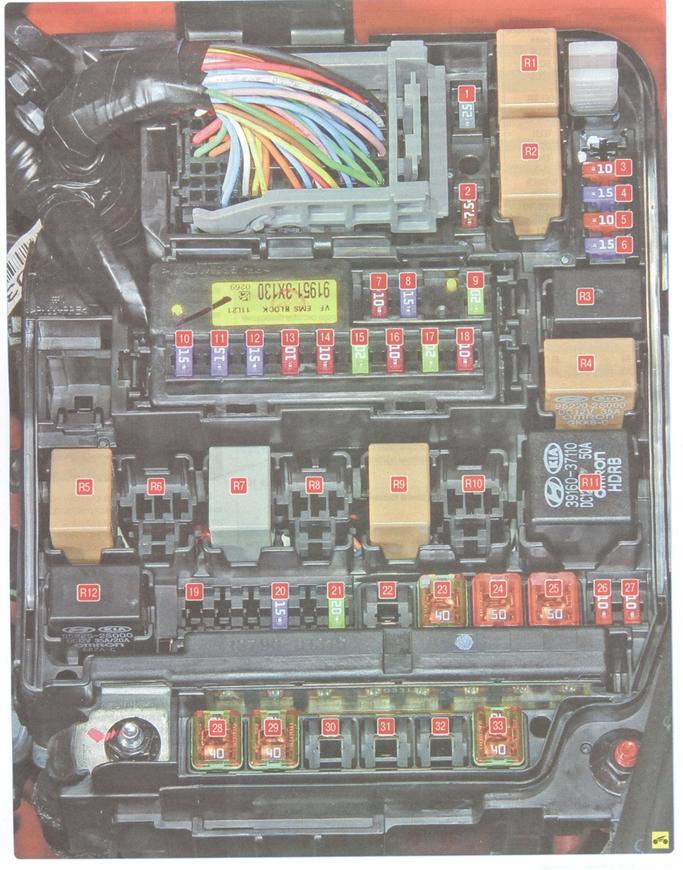

Рис. 10.1. Плавкие вставки, предохранители и реле в монтажном блоке, расположенном в моторном отсеке
|
Номер предохранителя/ реле (сила тока, А) |
Наименование предохранителя/ реле |
Цвет предохра нителя |
Назначение предохранителя/реле |
|
16(10) |
ECU9 |
Красный |
Стартер, система изменения фаз газораспределения |
|
17(20) |
ECU1 |
Желтый |
Электронный блок управления двигателем |
|
18(10) |
ECU8 |
Красный |
Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера |
|
19(15) |
DEICER |
Синий |
Обогрев ветрового стекла |
|
20(15) |
STOP LAMP |
Синий |
Стоп-сигналы, система помощи при трогании на подъеме |
|
21 (20) |
TCU1 |
Желтый |
Электронный блок управления двигателем |
|
22 (40) |
DCT1 |
Красный |
Электронный блок управления АКП |
|
23 (40) |
EMS |
Красный |
Предохранители №10-18 |
|
24 (50) |
В+3 |
Красный |
Блок предохранителей в салоне |
|
25 (50) |
BLOWER |
Красный |
Электровентилятор отопителя |
|
26(10) |
A/CON |
Красный |
Кондиционер |
|
27(10) |
WIPER FRT |
Красный |
Датчик дождя |
|
28 (40) |
RRHTD |
Красный |
Обогрев заднего стекла |
|
29 (40) |
IG1 |
Красный |
Выключатель зажигания, блок предохранителей в салоне |
|
30 (40) |
DCT2 |
Красный |
Электронный блок управления АКП |
|
31 (30) |
EPB1 |
Красный |
Электропривод стояночного тормоза |
|
32 (30) |
EPB2 |
Красный |
Электропривод стояночного тормоза |
|
33(40) |
C/FAN |
Красный |
Электровентилятор радиатора системы охлаждения |
|
R1 |
LO |
|
Реле электровентилятора радиатора системы охлаждения (малая скорость) |
|
R2 |
HI |
|
Реле электровентилятора радиатора системы охлаждения (большая скорость) |
|
R3 |
ESS |
— |
Реле системы предупреждения об экстренном торможении |
|
R4 |
BLOWER |
— |
Реле электровентилятора отопителя |
|
R5 |
RRHTD |
— |
Реле обогрева заднего стекла |
|
R6 |
IG2 |
— |
Реле системы зажигания |
|
R7 |
WIPER |
— |
Реле стеклоочистителя |
|
R8 |
IG1 |
|
Реле системы зажигания |
|
R9 |
START |
— |
Реле стартера |
|
R10 |
ACC |
— |
Реле выключателя зажигания |
|
R11 |
PTC |
— |
Реле дополнительного обогревателя |
|
__________ R12__________ |
H/LPLO |
_______ _____ |
Реле системы помощи при трогании на подъеме |
НАЗНАЧЕНИЕ ПЛАВКИХ ПЕРЕМЫЧЕК Таблица 10.2
|
Номер плавкой перемычки (сила тока, А) |
Назначение плавкой перемычки |
|
1(80) |
Электроусилитель рулевого управления |
|
2(60) |
Монтажный блок в салоне, левая блок-фара, лампы освещения поворота, дневные ходовые огни |
|
3(40) |
Антиблокировочная система тормозов ABS, система повышения курсовой устойчивости ESC |
|
4(40) |
Антиблокировочная система тормозов ABS, система повышения курсовой устойчивости ESC, диагностический разъем |
|
5(40) |
Выключатель зажигания, стартер |
|
6(40) |
Не используется |
|
7(60) |
Дополнительный обогреватель |
|
8(50) |
Монтажный блок в салоне, правая блок-фара, противотуманные фары, задние фонари |
|
|

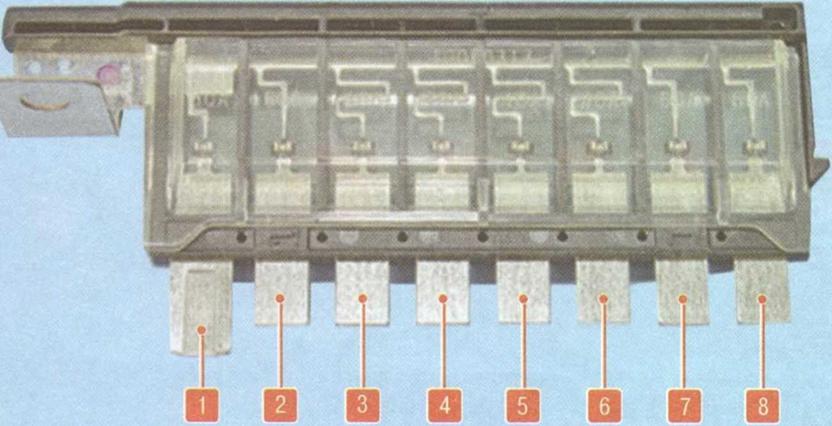

Рис. 10.2. Блок плавких перемычек
ПРИМЕЧАНИЕ
При перегорании какой-либо перемычки в блоке замените блок плавких перемычек новым, предварительно устранив причину перегорания.
Кроме того, предохранители установлены в монтажном блоке в салоне автомобиля (рис. 10.3), который расположен в левой части панели приборов под пластмассовой крышкой. Назначение предохранителей (их номера указаны на блоке и на рис. 10.3) приведено в табл. 10.3.
ПРЕДУПРЕЖДЕНИЕ
В монтажном блоке, расположенном в салоне автомобиля, установлен
технологический выключатель, используемый при выполнении некоторых работ в
сервисных центрах. Без необходимости не следует перемещать рукоятку
выключателя в положение «OFF», поскольку при этом
все цепи, защищаемые предохранителями указанного монтажного блока,
обесточиваются, что может привести к сбросу настроек различных электронных
систем и невозможности распознать электронный ключ.
|
|

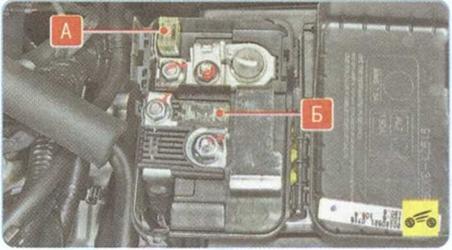

В наконечник провода клеммы «плюс» аккумуляторной батареи встроены предохранитель А системы управления зарядкой аккумуляторной батареи, номинальное сопротивление которого составляет 7,5 А, и предохранитель Б генератора на 150 А.
|
|

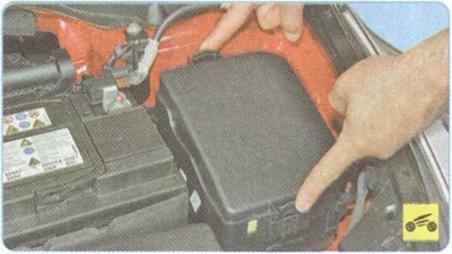

1. Для доступа к предохранителям и реле монтажного блока, расположенного в моторном отсеке, отожмите фиксаторы крышки монтажного блока...
2. ...и снимите крышку.
|
|
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, УСТАНОВЛЕННОМ В В САЛОНЕ Таблица 10.3
|
Номер предохранителя/ реле (сила тока, А) |
Наименование предохранителя/ реле |
Цвет предохра нителя |
Назначение предохранителя/реле |
|
1(30) |
P/SEAT DRV |
Зеленый |
Электропривод сиденья водителя |
|
2(25) |
H/LP WASHER |
Серый |
Омыватель фар |
|
3(25) |
P/WDWRH |
Серый |
Электростеклоподъемники (правая сторона) |
|
4(10) |
T/GATE OPEN |
Красный |
Электропривод замка двери задка |
|
5(25) |
P/WDWLH |
Серый |
Электростеклоподъемники (левая сторона) |
|
6(20) |
DR LOCK |
Желтый |
Центральный замок |
|
7(20) |
SPARE |
Желтый |
Не используется |
|
8(20) |
POWER OUTLET 2 |
Желтый |
Прикуриватель, задняя электрическая розетка |
|
9(20) |
P/SEAT ASS |
Желтый |
Электропривод сиденья водителя |
|
10(15) |
RR WIPER |
Синий |
Стеклоочиститель окна двери задка |
|
11 (7,5) |
MODULE 3 |
Бордовый |
Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации |
|
12 d5) | |
S/HEATER FRT |
Синий |
Обогрев передних сидений |
|
13(10) |
ACC |
Красный |
Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал |
|
14 (7,5) |
A/CON |
Бордовый |
Кондиционер |
|
15(7,5) |
IG2 |
Синий |
Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений |
|
16(10) |
HTD MIRR |
Красный |
Обогрев наружных зеркал, кондиционер |
|
17(7,5) |
INTERIOR LAMP |
Бордовый |
Освещение салона |
|
18(7,5) |
PDM2 |
Бордовый |
Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя |
|
19(7,5) |
B/HORN |
Бордовый |
Противоугонная сигнализация |
|
20 (20) |
SUNROOF |
Желтый |
Электропривод люка в крыше |
|
21 (10) |
MODULE 2 |
Красный |
Электропривод стояночного тормоза, электрокорректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений |
|
22(15) |
HTD STRG |
Синий |
Обогрев рулевого колеса |
|
23(20) |
IG1 |
Желтый |
Блок предохранителей и реле в моторном отсеке |
|
24 (25) |
WIPER |
Серый |
Стеклоочиститель ветрового окна, датчик дождя |
|
25 (7,5) |
MEMORY 2 |
Бордовый |
Иммобилизатор |
|
26 (7,5) |
MEMORY 1 |
Бордовый |
Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электрооборудованием кузова (ВСМ) |
|
27(10) |
BRAKE SWITCH |
Красный |
Система доступа в автомобиль без ключа, стоп-сигналы |
|
28 (7,5) |
CLUSTER |
Бордовый |
Комбинация приборов, часы |
|
29 (7,5) |
POWER STEERING |
Бордовый |
Электроусилитель рулевого управления |
|
30 (7,5) |
SPARE |
Бордовый |
Не используется |
|
31 (7,5) |
START |
Бордовый |
Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП |
|
32(15) |
MULTI MEDIA |
Синий |
Аудиосистема, часы |
|
33(10) |
SPARE |
Красный |
Не используется |
|
34(25) |
PDM 1 |
Серый |
Система доступа в автомобиль без ключа |
|
35(15) |
P/OUTLET 1 |
Синий |
Передняя электрическая розетка |
|
36 (7,5) |
A/BAG IND |
Бордовый |
Комбинация приборов |
|
37(10) |
MODULE 1 |
Красный |
Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения |
|
38(15) |
A/BAG |
Синий |
Система пассивной безопасности SRS |
|
Рис. 10.3. Предохранители в монтажном блоке, расположенном в салоне автомобиля |
На внутреннюю сторону крышки монтажного блока, расположенного в моторном отсеке, нанесена схема расположения реле, предохранителей и плавких вставок.
3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
ПРЕДУПРЕЖДЕНИЕ
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.
|
|
4. Специальным пинцетом извлеките неисправный предохранитель и замените его новым.
ПРИМЕЧАНИЕ
|
|
Пинцет для извлечения предохранителей закреплен в специальном гнезде монтажного блока, расположенного в моторном отсеке.
|
|
5. При необходимости извлеките реле или плавкую вставку, покачивая их из стороны в сторону.
|
|
6. Для доступа к монтажному блоку предохранителей, расположенному в салоне, подденьте декоративную крышку и, преодолевая сопротивление фиксаторов, снимите ее с панели приборов.
На внутреннюю сторону декоративной крышки нанесена схема расположения предохранителей.
7. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.3 цепи, которые защищает данный предохранитель.
8. Используя специальный пластмассовый пинцет, замените предохранитель.
