Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА ПЕДАЛИ ТОРМОЗА

Вам потребуются: торцовый ключ «на 12», пассатижи.

На автомобиле с механической короб­кой передач педаль тормоза снимают сле­дующим образом.

1.          Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.





2.    Отсоедините колодку жгута проводов от выводов выключателя стоп-сигнала.

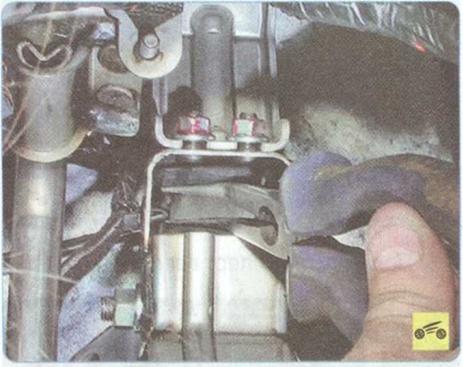

3.    В салоне под панелью приборов под­деньте отверткой пружинный шплинт...





4.    ...извлеките шплинт из отверстия пальца вилки толкателя вакуумного усили­теля...





5.    ...и выньте палец из отверстий вилки и педали.

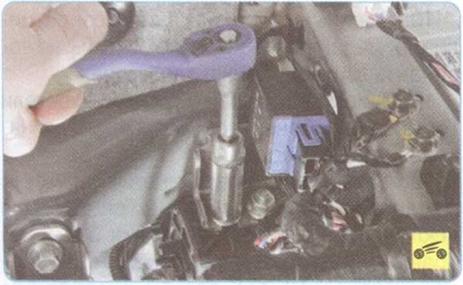

6.    Отверните две гайки шпилек кронштей­на верхнего крепления педали тормоза.

7.    Отсоедините от педали вилку толкате­ля вакуумного усилителя.

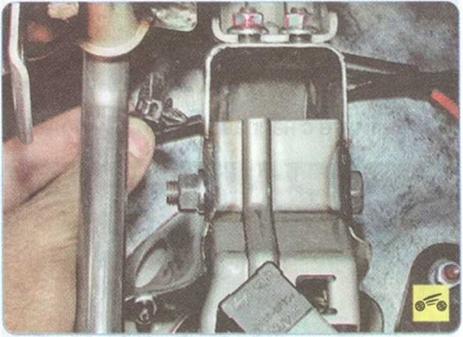

8.      Отверните четыре гайки крепления вакуумного усилителя к щиту передка...





9.      ...а затем снимите педаль тормоза.

10.Установите педаль тормоза в поряд­ке, обратном снятию.

На автомобиле с автоматической ко­робкой передач педаль тормоза снимают следующим образом.

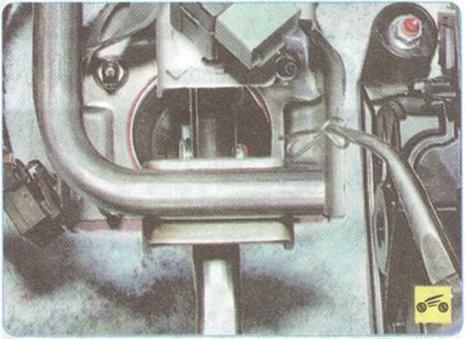

1.    В салоне под панелью приборов со­жмите фиксаторы держателя жгута прово­дов...

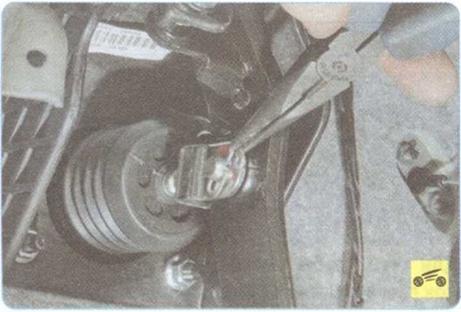

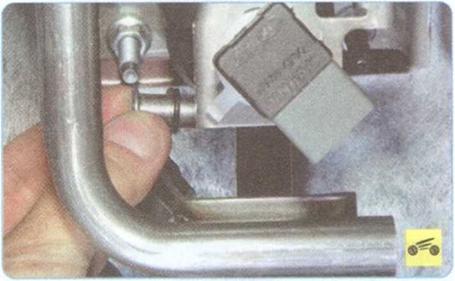

3.    Поддев пружинный шплинт, извлеките его из отверстия пальца вилки толкателя вакуумного усилителя.

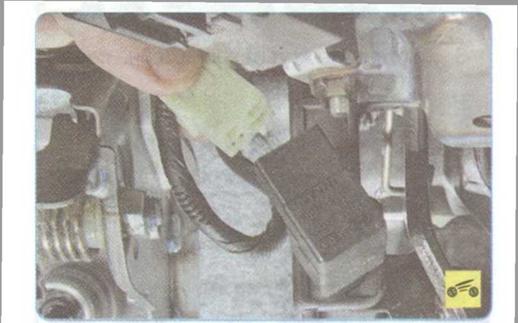

4.    Нажмите на фиксатор колодки прово­дов выключателя стоп-сигнала и отсоеди­ните колодку от разъема выключателя.

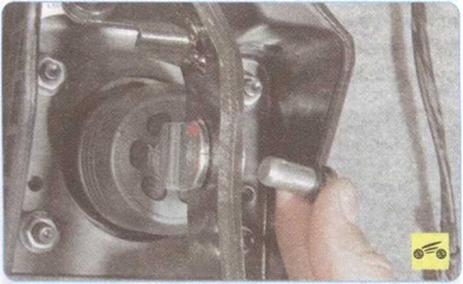

5.    Выньте палец из отверстий вилки и пе­дали.

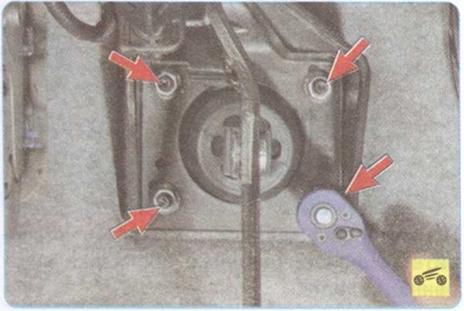

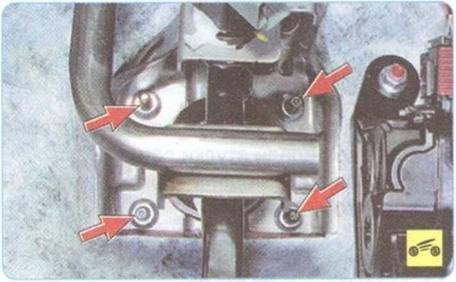

6.    Отверните четыре гайки крепления кронштейна педали к щиту передка.

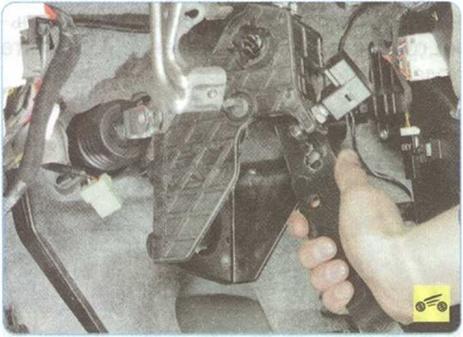

7.   Сдвиньте кронштейн до выхода шпи­лек крепления усилителя из отверстий в кронштейне и снимите кронштейн с педа­лью в сборе.

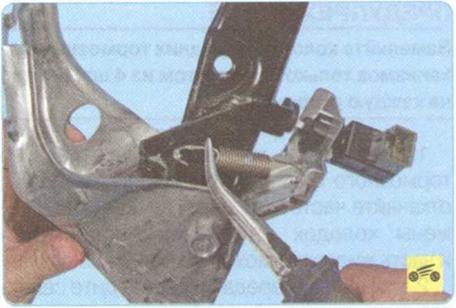

8.   Для замены втулок оси педали сними­те возвратную пружину.

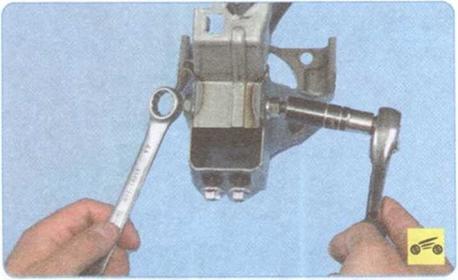

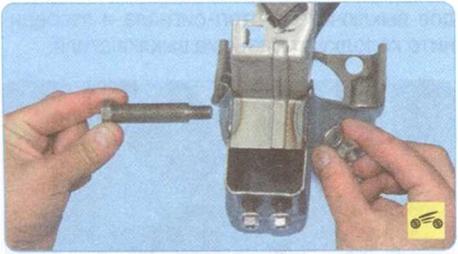

11.          Снимите педаль с кронштейна и выньте из педали втулки оси.

12.  Установите педаль тормоза в поряд­ке, обратном снятию.
