ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР

Киа Сид (2012+). ЗАМЕНА БАЧКА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА

Вам потребуются: ключ «на 12

...и специальный ключ «на 13» для га­ек тормозных трубопроводов, отвертки с плоским и крестообразным лезвием.

ПРИМЕЧАНИЕ

Работу по замене бачка удобнее проводить на снятом с автомобиля главном тормозном цилиндре.

1.   Снимите главный тормозной цилиндр

(см. «Замена главного тормозного цилинд­ра», с. 182).















4.

Если в процессе эксплуатации наблю­далась утечка тормозной жидкости через соединительные втулки, подденьте втулки отверткой...

5.   ...и извлеките их из отверстий корпуса цилиндра.

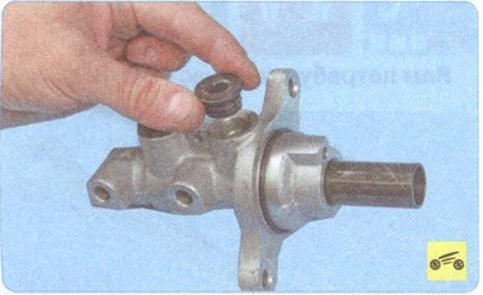

6.   Перед установкой бачка вставьте в от­верстия главного тормозного цилиндра но­вые соединительные втулки. Затем устано­вите бачок, вставив его патрубки в соеди­нительные втулки усилием руки до упора.

ПОЛЕЗНЫЙ СОВЕТ

Для облегчения установки соединительных втулок в цилиндр и патрубков бачка во втул­ки смочите их свежей тормозной жидкостью.

7.   Заверните крепежный винт.

8.   Для замены уплотнительного кольца вакуумного усилителя подденьте кольцо отверткой, жало которой обернуто изоля­ционной лентой и снимите кольцо.

9.   Установите уплотнительное кольцо ва­куумного усилителя в порядке, обратном снятию.


10.     Установите главный тормозной ци­линдр.

11.     Залейте тормозную жидкость и уда­лите воздух из гидропривода.







Киа Сид (2012+). ЗАМЕНА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА

...и специальный ключ «на 13» для гаек тормозных трубопроводов.





1.      Нажмите на фиксатор колодки прово­дов датчика уровня тормозной жидкости и отсоедините колодку от разъема датчика.

2.      Снимите пробку с бачка и откачайте из него тормозную жидкость, например, большим медицинским шприцем.





3.      Сожмите усики хомута крепления шланга главного цилиндра сцепления и снимите шланг со штуцера расширитель­ного бачка.

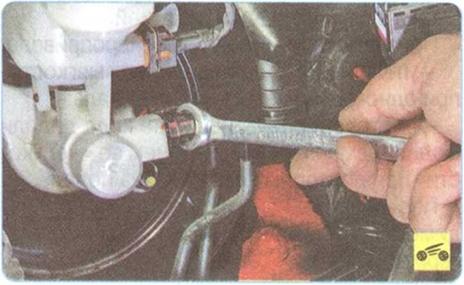

4.     Отверните гайки крепления двух тру­бопроводов...

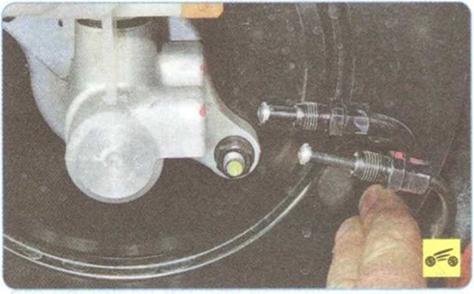

5.    ...и отведите их в сторону.

ПОЛЕЗНЫЙ СОВЕТ_______________



Заглушите трубопроводы, например, надев на их концы защитные колпачки клапанов для выпуска воздуха, чтобы предотвратить вытекание тормозной жидкости.

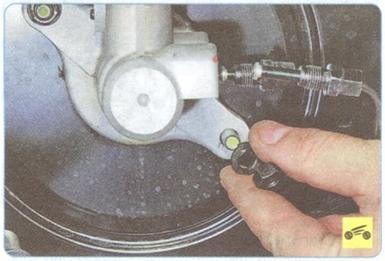

6.     Отверните две гайки крепления глав­ного тормозного цилиндра к вакуумному усилителю.




7.     Снимите главный тормозной цилиндр в сборе с бачком.

8.     Установите главный тормозной ци­линдр в порядке, обратном снятию, залей­те тормозную жидкость и удалите воздух из системы.
