Киа Сид (2012+). ЗАМЕНА ШЛАНГОВ ГИДРОПРИВОДА ТОРМОЗОВ

Вам потребуются: ключи «на 11», «на 12», торцовый ключ «на 12», пасса­тижи...

...и специальные ключи «на 11» и «на 13» для гаек тормозных трубопро­водов.

ПОЛЕЗНЫЙ СОВЕТ

Для отворачивания гаек трубок всегда при­меняйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.

Заменяйте шланги, если на них обнару­жены повреждения. Кроме того, рекомен­дуем в профилактических целях заменять шланги через каждые 100 тыс. км пробега или 7 лет эксплуатации автомобиля (в зави­симости от того, что наступит раньше), да­же если они внешне не повреждены. Рези­на шлангов стареет, и они могут неожидан­но лопнуть при торможении.

На автомобиле применяют четыре тор­мозных шланга: два (передние) для соеди­нения трубопроводов с рабочими цилинд­рами тормозных механизмов передних ко­лес и два (задние) для соединения трубопроводов с рабочими цилиндрами тормозных механизмов задних колес.

1. Для замены шланга тормозного ме­ханизма переднего колеса снимите ко­лесо со стороны заменяемого шланга.

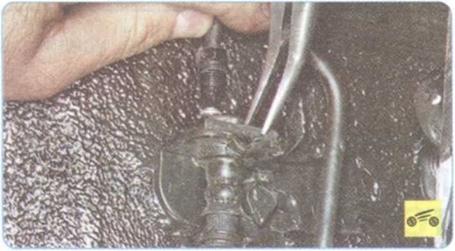

3.   Снимите запорную скобу с верхнего наконечника шланга...

4...и отсоедините шланг от трубопровода.

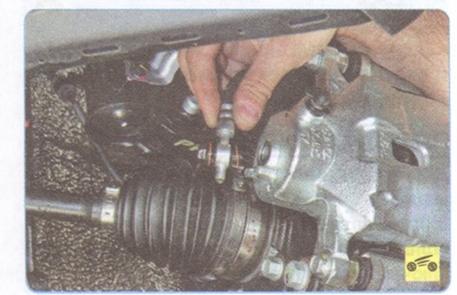

5.  Выверните болт-штуцер крепления ни­жнего наконечника шланга к рабочему ци­линдру тормозного механизма переднего колеса.

Обратите внимание на две медные уплотни­тельные шайбы, расположенные с обеих сторон наконечника шланга. При сборке эти шайбы замените новыми.

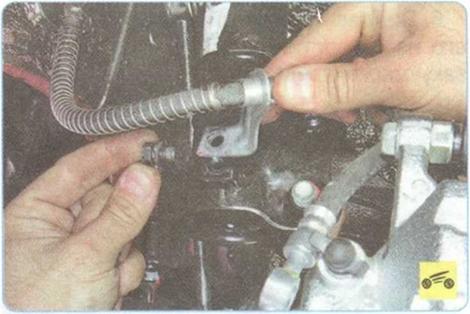

6.      Выверните болт крепления кронштей­на тормозного шланга к амортизаторной стойке...

7.      ...и снимите тормозной шланг с авто­мобиля.

8.      Аналогично замените второй передний шланг.

9.      Установите тормозные шланги в по­рядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Проследите за тем, чтобы шланг не перекру­чивался при установке вдоль оси.

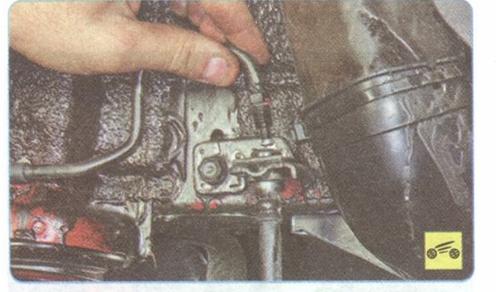

10.                  Для замены шланга тормозного ме­ханизма заднего колеса отверните гайку крепления тормозной трубки к переднему наконечнику шланга...



11.        ...и отведите трубопровод от шланга.





12.    Снимите запорную скобу с верхнего наконечника шланга и отсоедините шланг от кронштейна.




13.    Выверните болт-штуцер крепления нижнего наконечника шланга к рабочему цилиндру тормозного механизма заднего колеса...

14.    ...и снимите тормозной шланг с авто­мобиля.

15.    Аналогично снимите шланг с другой стороны автомобиля.

16.    Установите тормозные шланги в по­рядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Проследите за тем, чтобы шланг не перекру­чивался при установке вдоль оси.

17.    После замены шлангов удалите воз­дух из тормозной системы (см. «Прокачка гидропривода тормозной системы», с. 181).
