Киа Сид (2012+). ТОРМОЗНАЯ СИСТЕМА

ОСОБЕННОСТИ КОНСТРУКЦИИ

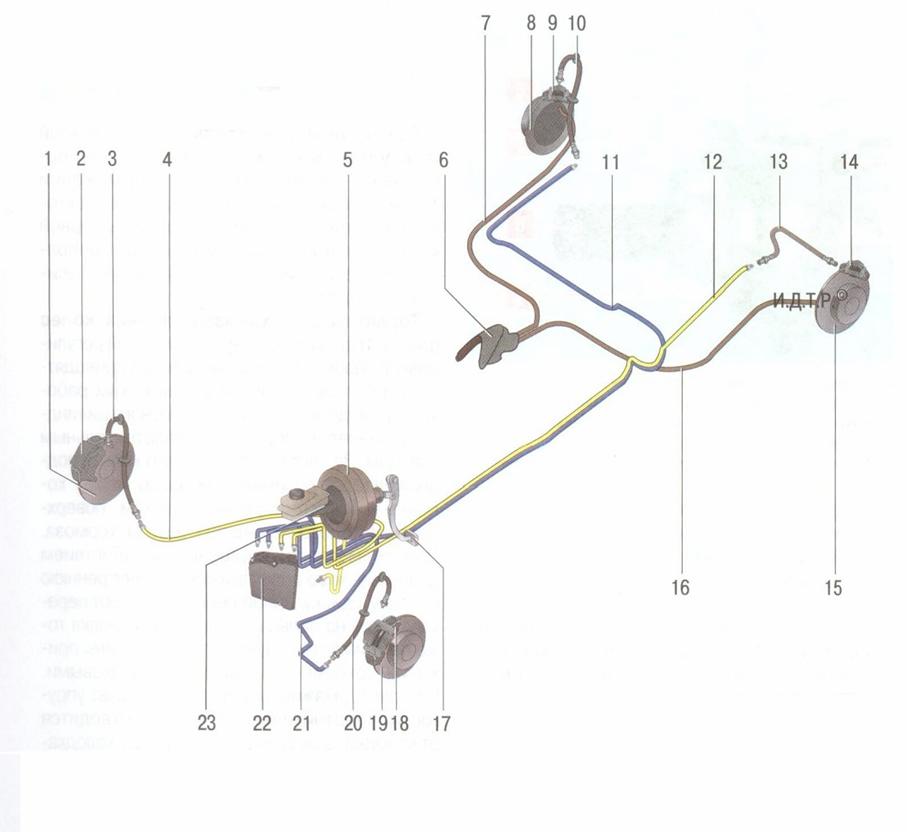

Рис. 9.1. Тормозная система: 1 - тормозной диск право­го переднего колеса; 2 - тормозной механизм правого переднего колеса; 3 - гибкий шланг тормозного ме­ханизма правого переднего колеса; 4 - трубопровод тормозного механизма правого переднего колеса; 5 - ва­куумный усилитель; 6 - рычаг привода стояночного тор­моза; 7, 16 - тросы привода стояночного тормоза; 8 - тормозной диск правого заднего колеса; 9 - тормоз­ной механизм правого заднего колеса; 10 - гибкий шланг тормозного механизма правого заднего колеса; 11 - тру­бопровод тормозного механизма правого заднего коле­са; 12 - трубопровод тормозного механизма левого зад­него колеса; 13 - гибкий шланг тормозного механизма левого заднего колеса; 14 - тормозной механизм левого заднего колеса; 15 - тормозной диск левого заднего колеса; 17 - педаль тормоза; 18 - тормозной механизм правого переднего колеса; 19 - тормозной диск тормоз­ного механизма левого переднего колеса; 20 - гибкий шланг тормозного механизма левого переднего колеса; 21 - трубопровод тормозного механизма левого перед­него колеса; 22 - гидроэлектронный модуль ABS; 23 - главный тормозной цилиндр

При отказе одного из контуров рабочей тормозной системы используется другой контур, обеспечивающий остановку авто­мобиля с достаточной эффективностью.

В гидравлический привод включены глав­ный тормозной цилиндр, вакуумный усили­тель, гидроэлектронный модуль антибло- кировочной системы тормозов, тормозные механизмы передних и задних колес вмес­те с рабочими цилиндрами, трубопроводы.

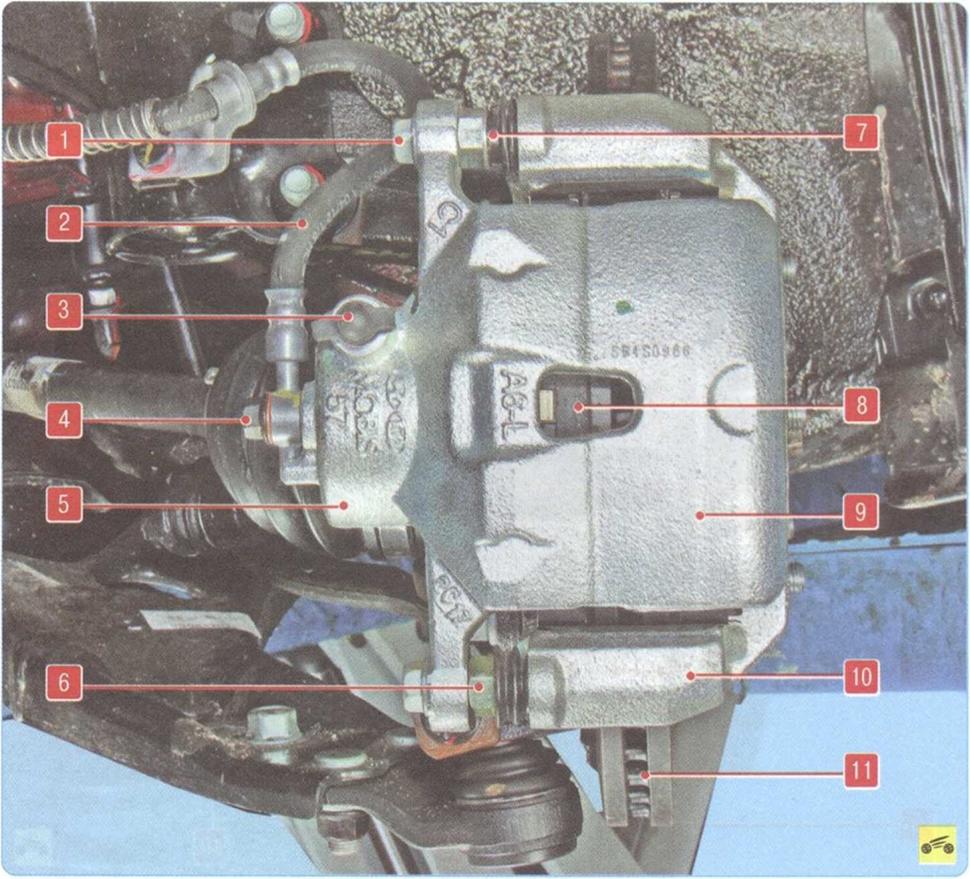

Тормозные механизмы передних ко­лес дисковые, с автоматической регули­ровкой зазора между колодками 8 (рис. 9.2) и диском 11, с плавающей скобой. Подвиж­ная скоба 9 образована суппортом с одно­поршневым рабочим цилиндром. Направ­ляющая 10 колодок прикреплена болтами к поворотному кулаку. Подвижная скоба прикреплена болтами 1 к направляющим пальцам 6, установленным в отверстия на­правляющей колодок. Направляющие паль­цы смазаны консистентной смазкой и защи­щены резиновыми чехлами. В полости ко­лесного цилиндра установлен поршень с уплотнительным кольцом. За счет упруго­сти этого кольца поддерживается опти­мальный зазор между колодками и вентили­руемым диском, поверхность которого защищена щитом тормоза. При торможении





Автомобиль KIA Cee’d оборудован двумя независимыми тормозными системами: рабочей и стояночной (рис. 9.1). Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает авто­мобиль на стоянке. Рабочая система двух­контурная, с диагональным соединением тормозных механизмов передних и задних колес. Один контур гидропривода обеспе­чивает работу правого переднего и левого заднего тормозных механизмов, другой - левого переднего и правого заднего.

поршень под действием давления жидкости прижимает внутреннюю колодку к диску, си­лой реакции суппорт перемещается на пальцах и наружная колодка тоже прижи­мается к диску, при этом силы прижатия ко­лодок оказываются одинаковыми. При рас- тормаживании поршень за счет упругости уплотнительного кольца отводится от колод­ки, в результате чего между колодками и диском образуется небольшой зазор.





Рис. 9.3. Главный тормозной цилиндр с бачком: 1 - пробка бачка; 2 - выводы датчика уровня тормозной жидкос­ти; 3 - стопорный винт крепления бачка; 4 - штуцер главного тормозного цилиндра; 5 - бачок главного тормозного цилиндра; 6 - штуцер подачи жидкости к гидроприводу выключения сцепления; 7 - фланец крепления цилиндра; 8 - толкатель поршней цилиндра; 9 - уплотнительное кольцо главного тормозного цилиндра








Главный тормозной цилиндр (рис. 9.3) типа «тандем» гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравличе­скими контурами. Первая камера связана

с правым передним и левым задним тор­мозными механизмами, вторая - с левым передним и правым задним.

На главный цилиндр через резиновые со­единительные втулки установлен бачок, внутренняя полость которого разделена перегородками на два отсека. Каждый от­сек питает одну из камер главного тормоз­ного цилиндра.

При нажатии на педаль тормоза поршни главного тормозного цилиндра начинают перемещаться, рабочими кромками ман­жет перекрывают компенсационные отвер­стия, камеры и бачок разобщаются и начи­нается вытеснение тормозной жидкости.

Вакуумный усилитель, установленный между механизмом педали и главным тор­мозным цилиндром, при торможении за счет разрежения во впускном коллекто­ре двигателя через шток и поршень первой камеры главного цилиндра создает допол­нительное усилие, пропорциональное уси­лию от педали.

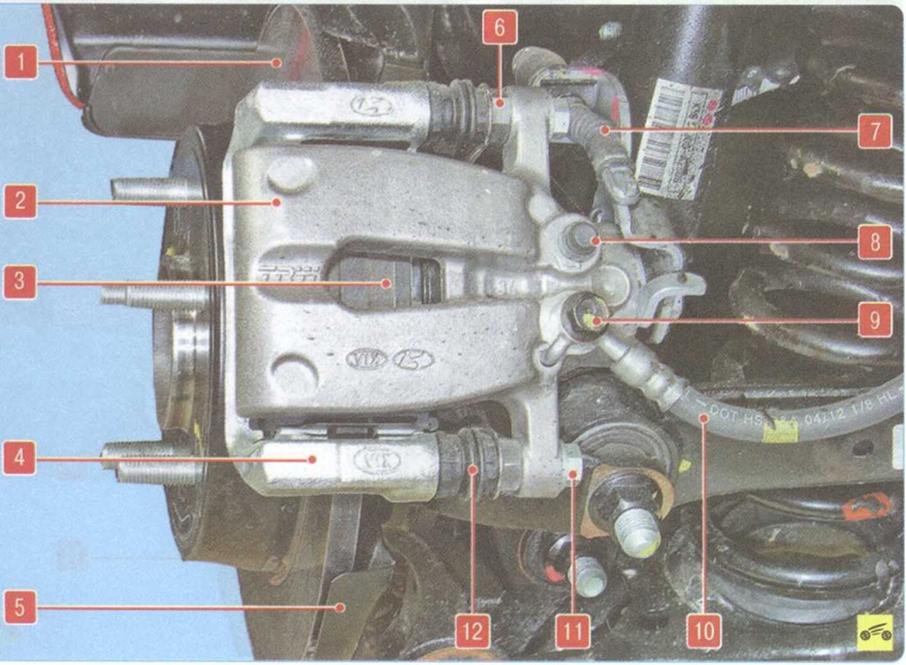

Тормозные механизмы задних колес (рис. 9.4) дисковые, с автоматической регули­ровкой зазора. Тормозные колодки приводят­ся в действие одним гидравлическим рабо­чим цилиндром. В полости колесного цилинд­ра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца под­держивается оптимальный зазор между ко­лодками и вентилируемым диском, поверх­ность которого защищена щитом тормоза. При торможении поршень под действием давления жидкости прижимает внутреннюю колодку к диску, силой реакции суппорт пере­мещается на пальцах и наружная колодка то­же прижимается к диску, при этом силы при­жатия колодок оказываются одинаковыми. При растормаживании поршень за счет упру­гости уплотнительного кольца отводится от колодки, в результате чего между колодка­ми и диском образуется небольшой зазор.

Стояночный тормоз в зависимости от комплектации может иметь механичес­кий или электрический привод.

Стояночный тормоз с механическим тро­совым приводом состоит из рычага, регу­лировочного устройства, двух задних тросов и тормозных механизмов на задних колесах. Оптимальный зазор между колодками и ба­рабаном поддерживается с помощью авто­матического (не требующего регулировки в процессе эксплуатации) устройства.

Задние наконечники задних тросов со­единены с разжимными механизмами, ус­тановленными в тормозных механизмах на задних колесах. Рычаг привода стояноч­ного тормоза, закрепленный между перед­ними сиденьями на тоннеле пола, оборудо­ван механизмом регулировки натяжения тросов и соединен с уравнителем тягой. Пе­редние наконечники задних тросов соеди­нены с уравнителем механизма натяжения.





Стояночный тормоз с электрическим приводом состоит из клавиши управления и электромеханических приводов, установ­ленных на тормозных механизмах задних колес.

При воздействии на клавишу управления по команде блока управления включается электродвигатель, крутящий момент кото­рого через многоступенчатую передачу пе­редается на винтовую ось, расположенную в тормозном механизме заднего колеса.

Вращаясь, винтовая ось приводит в по­ступательное движение нажимную гайку, установленную во внутренней полости пор­шня тормозного механизма, которая вы­двигает поршень из полости цилиндра тор­мозной скобы тормозного механизма.

Стояночному тормозу не требуется осо­бый уход. При текущем ремонте проверьте степень износа его деталей, убедитесь в исправности зубьев сектора и собачки. При обнаружении обрыва оболочек или проволок тросы нужно заменить новыми.

Кроме того, автомобиль оснащен элек­тронными системами повышения активной безопасности: антиблокировочной системой (ABS) и системой распределения тормозных усилий (EBD), которые подробно описаны в разд. 13 «Системы безопасности», с. 303.

Гидравлическая система тормозов объе­динена в единое целое металлическими трубками и шлангами. Система заполнена специальной тормозной жидкостью класса не ниже DOT-3, которую необходимо пери­одически заменять.
