ОСОБЕННОСТИ КОНСТРУКЦИИ

На автомобили KIA Cee’d устанавливают рулевое управление с рулевым механизмом типа шестерня-рейка, оснащенным электроусилителем, с травмобезопасной рулевой колонкой, регулируемой по углу наклона и вылету. Рулевой привод состоит из двух рулевых тяг, соединенных шаровыми шарнирами с рычагами поворотных кулаков передней подвески.

Рулевой механизм (рис. 8.1) установлен в подкапотном пространстве.

Картер рулевого механизма закреплен на подрамнике передней подвески.

Рулевые тяги 2 прикреплены к рейке рулевого механизма шаровыми шарнирами. Наконечники 1 рулевых тяг с помощью шаровых шарниров соединены с поворотными кулаками передней подвески. От проворачивания на рулевых тягах наконечники зафиксированы контргайками. Вращением рулевой тяги в шаровом шарнире относительно наконечника регулируют схождение передних колес.

Рулевое колесо оснащено подушкой безопасности и выключателем звукового сигнала. Дополнительно рулевое колесо оборудовано блоком управления аудиосистемой, блоком управления круиз-контролем и телефоном.

Ступица рулевого колеса прикреплена гайкой к валу рулевой колонки.

Рулевая колонка с механизмом регулировки положения по углу наклона и вылету оборудована энергопоглощающими устройствами, повышающими пассивную безопасность, и противоугонным устройством в замке зажигания, блокирующим от поворота рулевой вал 1 (рис. 8.2). Промежуточный вал 6 рулевого управления соединен с рулевым валом и валом-шестерней рулевого механизма карданными шарнирами 5 и 7.

Промежуточный вал состоит из двух частей, верхней и нижней, соединенных между собой шлицами. При фронтальном столкновении автомобиля с каким-либо препятствием верхняя часть промежуточного вала входит в нижнюю, что позволяет уменьшить длину промежуточного вала и тем самым нанести меньше вреда водителю.

На рулевой колонке также размещены подрулевые переключатели управления светом фар, указателями поворота, омыва- телем и очистителем ветрового стекла и стекла двери задка.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ РУЛЕВОГО УПРАВЛЕНИЯ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Увеличенный свободный ход рулевого колеса
Ослабление гаек крепления шаровых пальцев тяг	Проверьте наличие шплинта, затяните гайки и зашплинтуйте их
Увеличенный зазор в шаровых шарнирах тяг Износ резинометаллических шарниров тяг Увеличенный зазор между упором рейки и гайкой	Замените наконечники тяг Замените резинометаллические шарниры или тяги Замените изношенные детали и отрегулируйте рулевой механизм
Шум (стук) в рулевом управлении
Ослабление гаек шаровых шарниров тяг Увеличенный зазор между упором рейки и гайкой Ослабление крепления рулевого механизма	Проверьте и затяните гайки Замените изношенные детали, отрегулируйте рулевой механизм Подтяните гайки крепления рулевого механизма
Тугое вращение рулевого колеса
Повреждение подшипника верхней опоры стойки подвески Повреждение опорной втулки или упора рейки Низкое давление в шинах передних колес Повреждение деталей шаровых шарниров тяг Повреждение деталей телескопической стойки подвески Повреждены подшипники верхнего вала рулевой колонки	Замените подшипник или опору в сборе Замените поврежденные детали, заложите смазку Установите нормальное давление Замените поврежденные детали Замените или отремонтируйте стойку подвески Замените подшипники
Неисправен электроусилитель рулевого управления	Замените электроусилитель в сборе с валом

Киа Сид (2012+). ОСМОТР И ПРОВЕРКА РУЛЕВОГО УПРАВЛЕНИЯ НА АВТОМОБИЛЕ

Регулярно проверяйте состояние рулевого управления, так как от него зависит безопасность движения.

При осмотре рулевого управления особое внимание обращайте на состояние защитных чехлов и резьбовых соединений. Порванные, потрескавшиеся или потерявшие эластичность резиновые чехлы обязательно замените, иначе попавшие в узлы вода, пыль и грязь быстро выведут их из строя.

Проверьте расположение спиц рулевого колеса, которые при прямолинейном положении передних колес должны быть расположены симметрично относительно вертикальной оси. В противном случае определите причину неисправности и устраните ее.

Поворачивая рулевое колесо от упора до упора, проверьте визуально и на слух:

- надежность крепления рулевого механизма и рулевого колеса;

- отсутствие люфтов в шарнирах рулевых тяг и шаровых шарнирах наконечников рулевых тяг;

- отсутствие заеданий и помех, препятствующих повороту рулевого колеса.

Если вы обнаружите стуки и заедания, отсоедините рулевые тяги от рычагов поворотных кулаков и повторите проверку. Если стуки и заедания не прекратятся, снимите рулевой механизм с автомобиля и отремонтируйте.

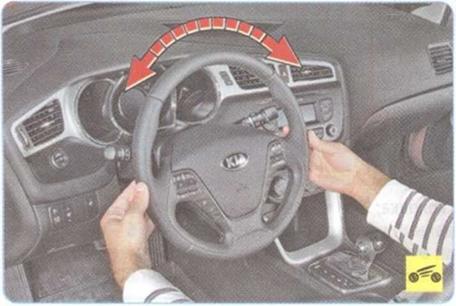

2. Резко поворачивая рулевое колесо в обоих направлениях (это должен делать помощник), проверьте визуально и на слух крепление рулевого механизма. Рулевой механизм расположен на поперечине передней подвески. Перемещение механизма и стуки в механизме не допускаются.

3. Проверьте наличие люфтов в шаровых шарнирах наконечников рулевых тяг. Наконечники, шарниры которые имеют ощутимый люфт, замените. Проверьте также надежность затяжки гаек пальцев шаровых шарниров наконечников рулевых тяг и их контровку шплинтами.

4. При необходимости проверьте затяжку болтов крепления рулевого механизма к поперечине передней подвески. Расположение болтов крепления для наглядности показано на снятой поперечине.

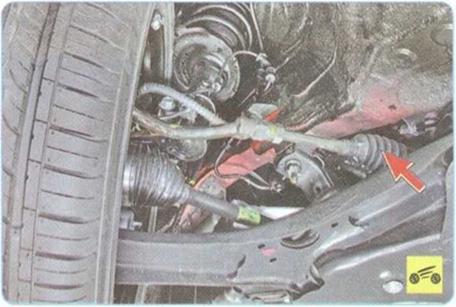

5. Проверьте состояние защитных чехлов рулевых тяг. Поврежденные чехлы обязательно замените.
