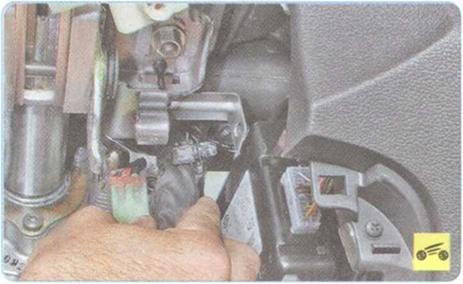

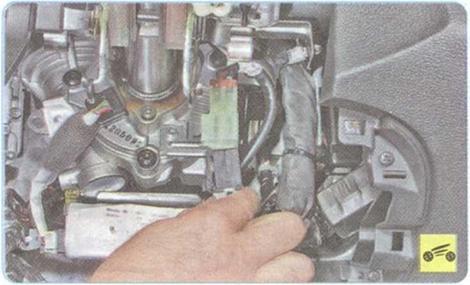

16.   Нажмите на фиксатор колодки жгута проводов электроусилителя рулевого уп­равления...





17.   ...и разъедините колодку.

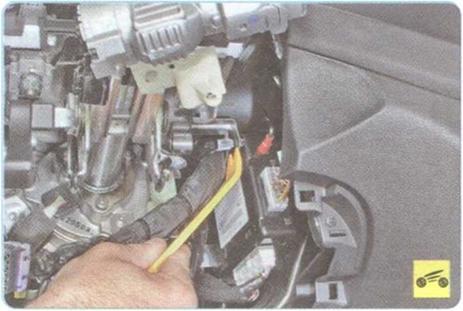

18.   Подденьте держатель жгута проводов электроусилителя рулевого управления...





19.   ...отсоедините его от рулевой колон­ки и отведите жгут в сторону.

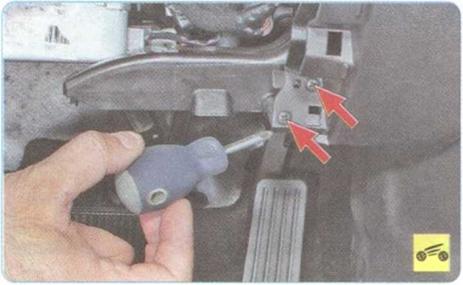

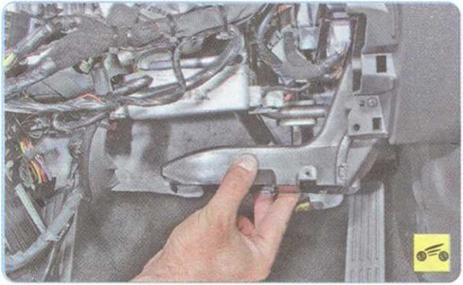

20.   Выверните два винта крепления руко­ятки механизма регулировки положения рулевой колонки...

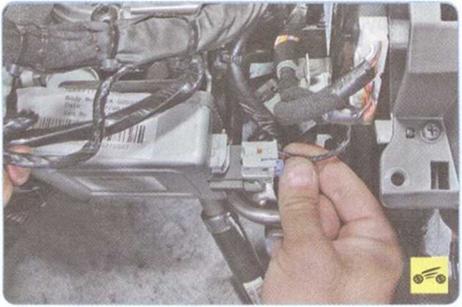

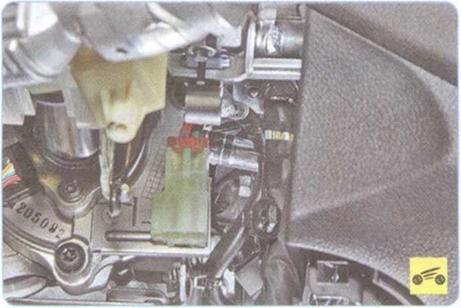

22. Поддев отверткой замок фиксатора колодки жгута проводов блока управления электроусилителем рулевого управления, выдвиньте замок...














25.   С обеих сторон кронштейна рулевой колонки выверните по одному болту ее крепления...

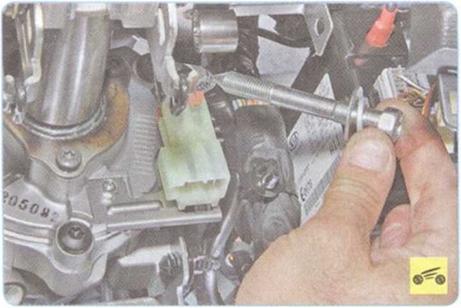

26.   ...и извлеките болты из отверстий кронштейна и усилителя панели приборов.

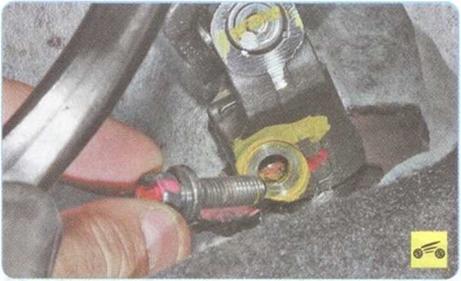

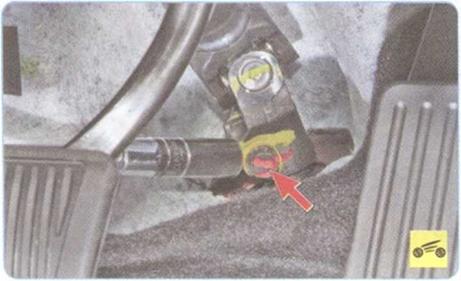

27.   Выверните болт клеммового соедине­ния нижнего шарнира промежуточного вала с вапом-шестерней рулевого механизма...










29.    Пометьте (например, маркером) вза­имное расположение шарнира промежу­точного вала и вала-шестерни, чтобы при обратной сборке установить их в исходное положение...

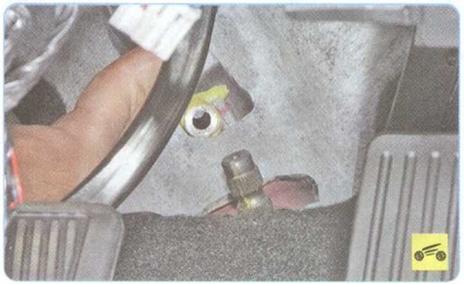

30.   ...и разъедините их.

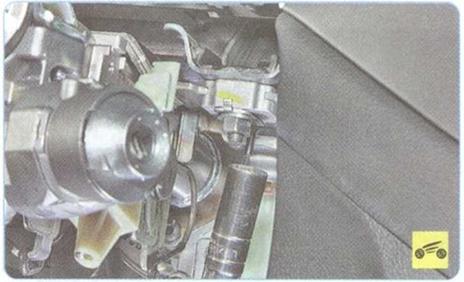

31.   Отверните две гайки крепления крон­штейна рулевой колонки к усилителю панели приборов...

ПРИМЕЧАНИЕ





Так расположены гайки крепления кронштейна рулевой колонки.

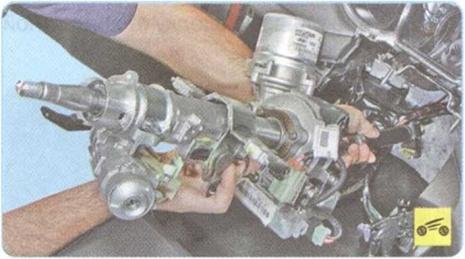

32.  ...и снимите рулевую колонку с вы­ключателем зажигания и промежуточным валом.

33.  Установите детали в порядке, обрат­ном снятию.
