Киа Сид (2012+). ЗАМЕНА ПРОКЛАДКИ ВПУСКНОЙ ТРУБЫ ДВИГАТЕЛЯ G4FA, G4FG

Вам потребуются: ключи «на 10», «на 13», «на 17», отвертка с плоским лезвием, пассатижи.

1.   Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

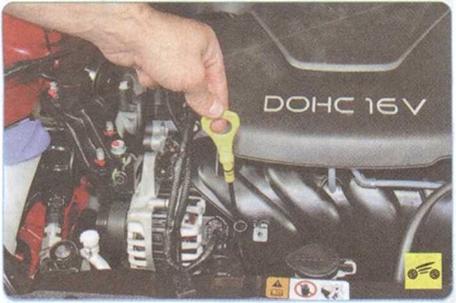

2.   Извлеките указатель (щуп) уровня масла.

3.   Снимите декоративный кожух двигате­ля (см. «Снятие и установка декоративного кожуха двигателя», с. 68).





4.   Слейте жидкость из системы охлажде­ния двигателя (см. «Замена охлаждающей жидкости», с. 99).






5.     Отсоедините колодки жгута проводов от топливных форсунок...

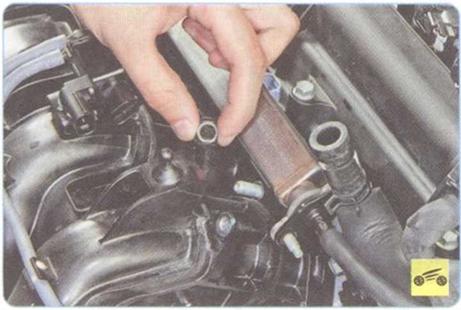

6.     ...выверните два болта крепления за­щитного кожуха жгута проводов форсунок...





7.     ...и отведите кожух вместе с провода­ми в сторону.

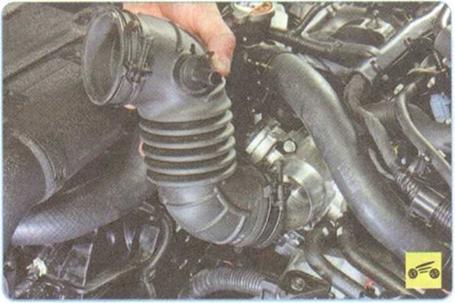

8.     Снимите воздухоподводящий рукав

(см. «Снятие и установка воздушного филь­тра и глушителя шума впуска», с. 109).











10.    ...и отсоедините колодку жгута прово­дов от датчика абсолютного давления во впускной трубе (см. «Система управле­ния двигателем», с. 211).





11.    Сожмите лепестки держателя жгута проводов и отсоедините держатель от впу­скной трубы.

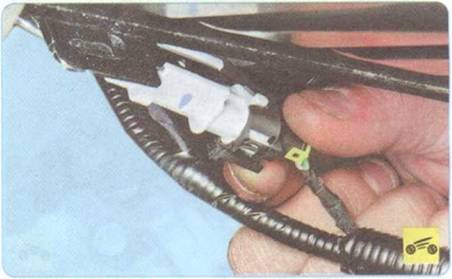

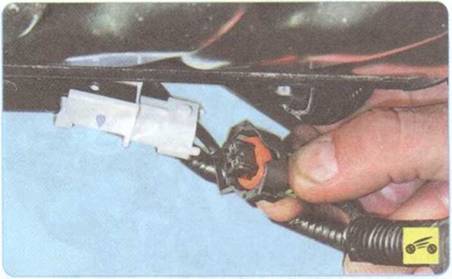

13.    ...и разъедините колодку жгута про­водов датчика детонации.











15. ...и отведите от впускной трубы крон­штейн жгута проводов датчика детонации и клапана изменения фаз газораспределе­ния впускных клапанов.

16 Снимите с патрубка наливной горло вины системы охлаждения двигателя ком пенсационный шланг

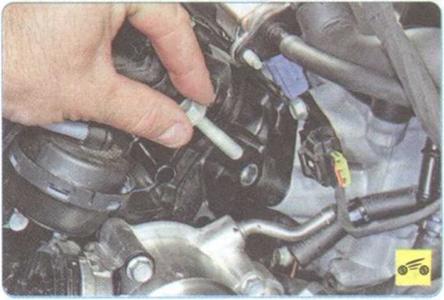

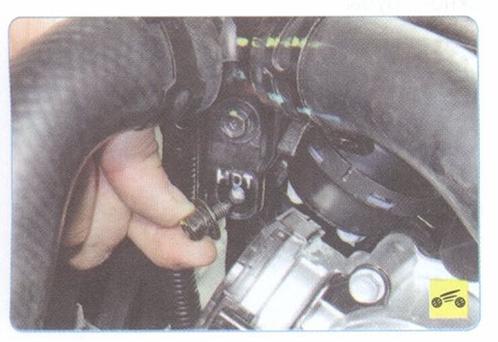

17.    Выверните два болта крепления на­ливной горловины...



18.    ...и отведите горловину от впускной трубы.









19.      Сожмите лепестки держателя жгута проводов и отсоедините держатель от кронштейна дроссельного узла.

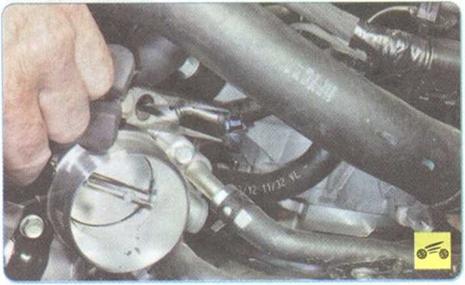

21.      ...и отсоедините колодку жгута прово­дов от дроссельного узла.

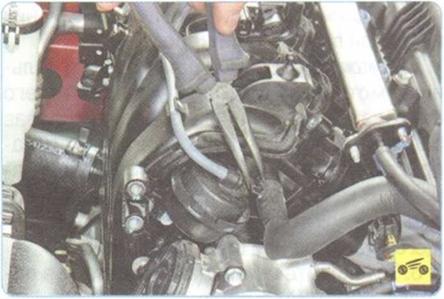

22.      Сожмите отогнутые ушки хомута шланга клапана продувки адсорбера...





23.      ...и снимите шланг с патрубка дрос­сельного узла.





24.      Аналогично снимите с патрубков дроссельного узла подводящий...





25.      ...и отводящий шланги охлаждающей жидкости.





26.      Сожмите отогнутые ушки хомута шланга вентиляции картера, сдвиньте хо­мут по шлангу...

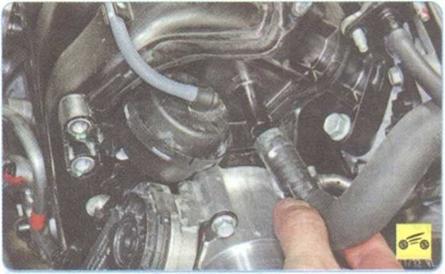

27.      ...и снимите шланг с патрубка впуск­ной трубы.

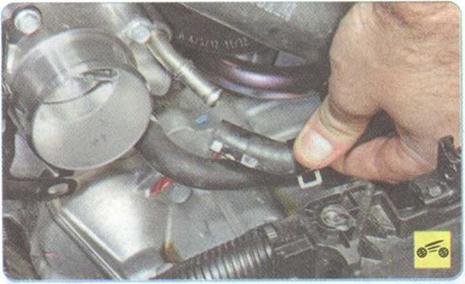

28.      Аналогично отсоедините от впуск­ной трубы шланг вакуумного усилителя тормозов.

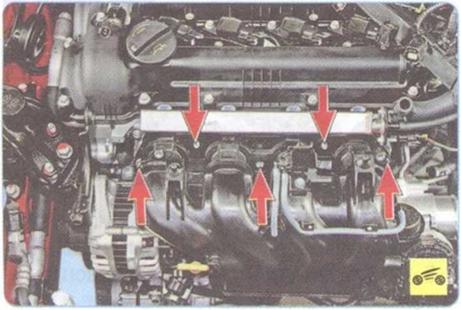

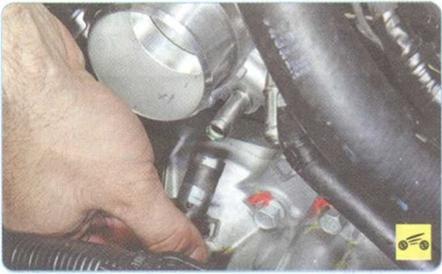

30.      ... и отверните две гайки крепления впускной трубы.

ПРИМЕЧАНИЕ

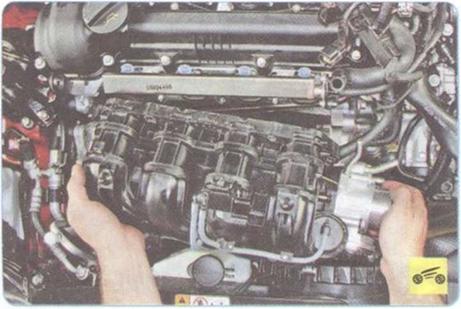

31.      Снимите впускную трубу в сборе с дроссельным узлом...

32.      ...и замените уплотнительную про­кладку впускной трубы.

33.      Установите впускную трубу и все ра­нее снятые детали в порядке, обратном снятию. Затяните болты и гайки крепления впускной трубы моментом 18,6—23,5 Н-м.

34.      Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости», с. 99).
