Киа Сид (2012+). УСТАНОВКА ПОРШНЯ ПЕРВОГО ЦИЛИНДРА ДВИГАТЕЛЯ G4FA, G4FG В ПОЛОЖЕНИЕ ВМТ ТАКТА СЖАТИЯ

Вам потребуется торцовый ключ «на 22».

Поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при прове­дении работ, например, связанных со сня­тием цепи привода распределительных валов, не нарушалась установка фаз газо­распределения. При нарушении фаз газо­распределения двигатель не будет нор­мально работать.

Выставляйте ВМТ по меткам на шестер­нях распределительных валов впускных и выпускных клапанов (при установке по меткам на шкиве коленчатого вала в этом положении может находиться поршень ли­бо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на шкиве коленчатого вала. Если метки на шкиве коленчатого вала не совпадают, значит, нарушена установка фаз газорас­пределения (поршень 1-го цилиндра не ус­тановлен в положение ВМТ). В этом случае необходимо снять цепь привода газорас­пределительного механизма и повернуть коленчатый вал до совпадения меток.

1.

2. Снимите правый брызговик двигателя (см. «Снятие и установка защиты картера и брызговиков двигателя», с. 68).

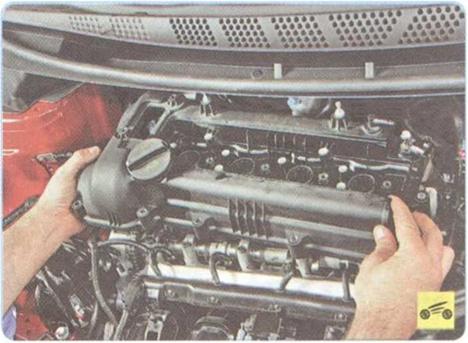

3.    Снимите крышку головки блока цилин­дров (см. «Замена прокладки крышки голо­вки блока цилиндров», с. 77).

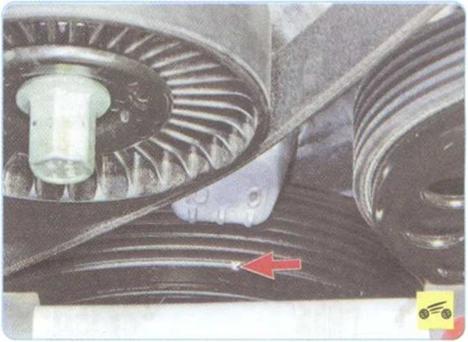

4.    Проверните коленчатый вал двигателя за болт крепления к нему шкива до совпа­дения метки на шкиве коленчатого вала и метки «О» на приливе крышки цепи приво­да газораспределительного механизма.

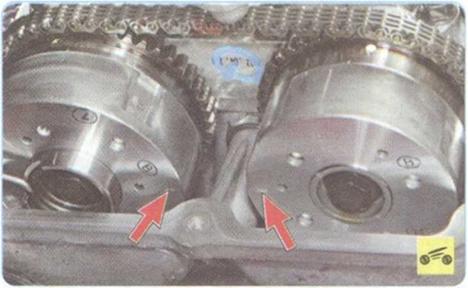

5.    Проверьте совпадение меток на шес­тернях распределительных валов с верхней поверхностью головки блока цилиндров. Кроме того, метки на звездочках должны оказаться напротив друг друга.
