ЗАМЕНА ДЕТАЛЕЙ УПЛОТНЕНИЯ ДВИГАТЕЛЯ G4FA, G4FG

Киа Сид (2012+). ЗАМЕНА ПРОКЛАДКИ КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ G4FA, G4FG

Вам потребуются: торцовые головки «на 10», «на 16», «на 19», удлинитель, вороток, отвертка с плоским лезвием, пассатижи.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.     Снимите декоративный кожух двигателя

(см. «Снятие и установка декоративного ко­жуха двигателя», с. 68).

ПРИМЕЧАНИЕ

Операции 3-6 необходимо выполнять только на двигателе G4FG (1,6 л).

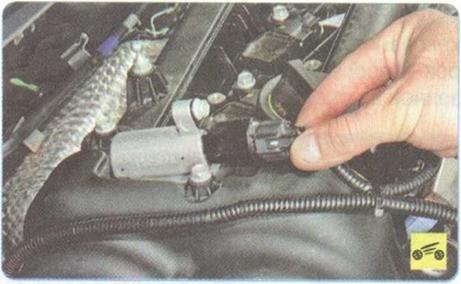

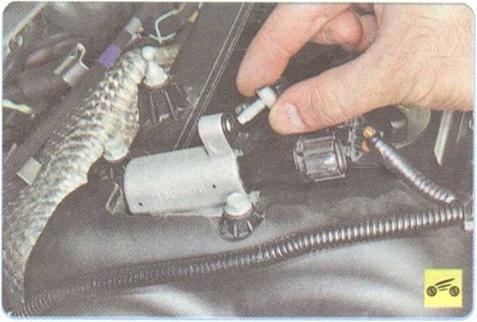

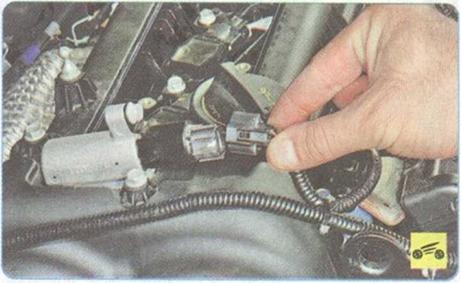

4.      ...и отсоедините колодку жгута прово­дов от электромагнитного клапана системы изменения фаз газораспределения выпу­скных клапанов.

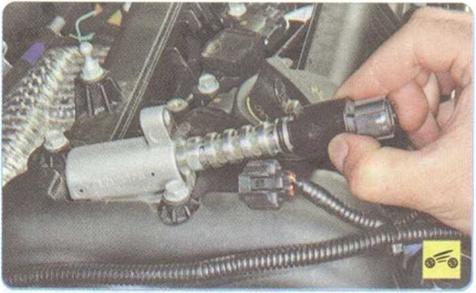

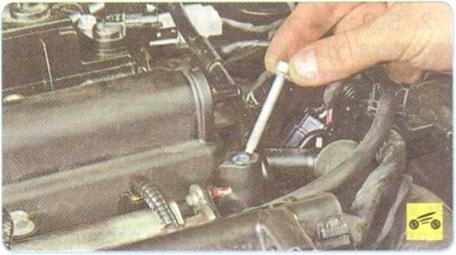

6.     ...и снимите электромагнитный клапан системы изменения фаз газораспределе­ния выпускных клапанов.

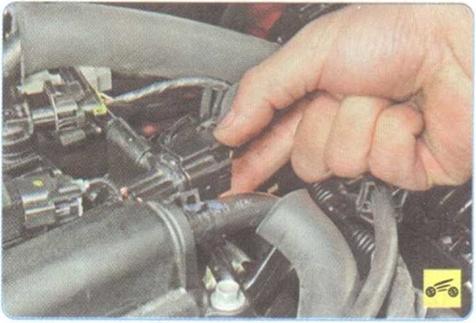

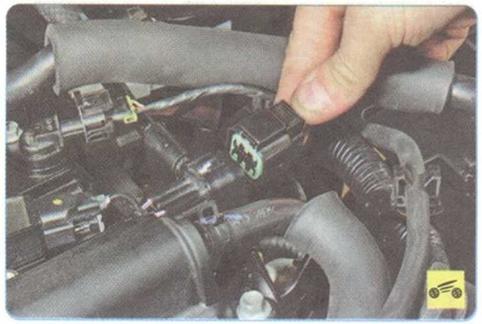

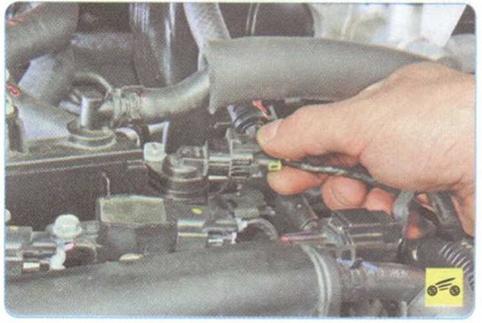

8.      ...и разъедините колодку жгута прово­дов катушек зажигания.





9.      На двигателе G4FG (1,6 л) сожмите фиксаторы...

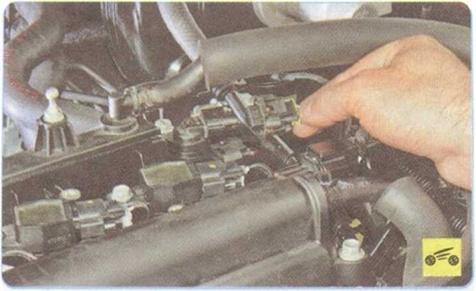

10.     ...и отсоедините колодку жгута прово­дов от датчика положения выпускного рас­пределительного вала.

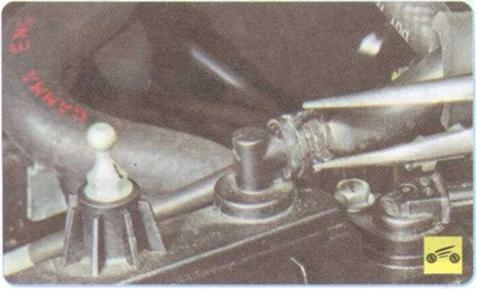

11.     Сожмите ушки хомута, сдвиньте хо­мут по шлангу...

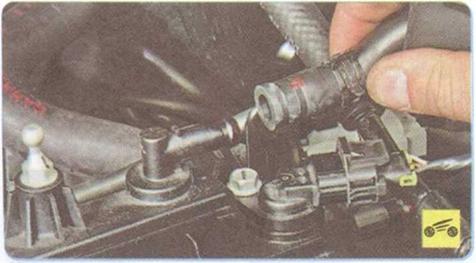

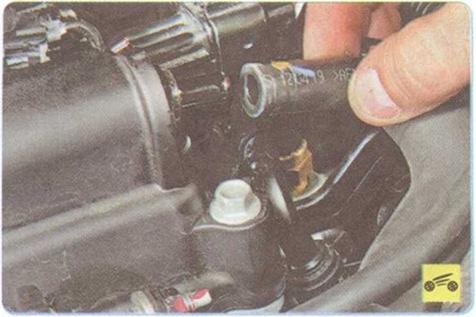

12.     ...и отсоедините от штуцера крышки головки блока шланг системы вентиляции картера.





13.     Аналогично отсоедините второй шланг системы вентиляции картера.

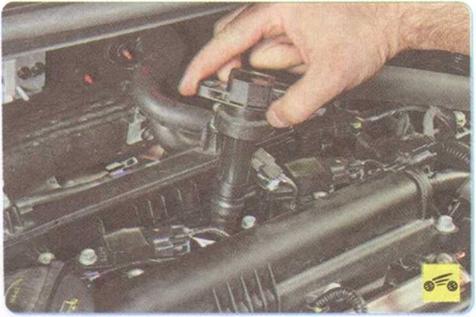

14.     Снимите катушки зажигания (см. «Сня­тие и установка катушек зажигания», с. 214).

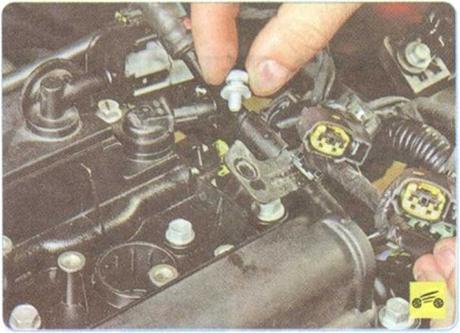

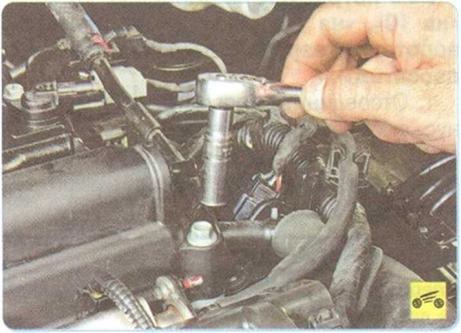

15.     Выверните болт крепления держате­ля жгута проводов катушек зажигания к крышке головки блока цилиндров...

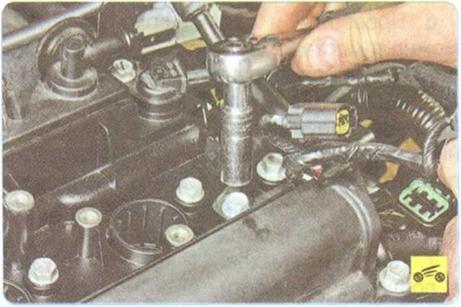

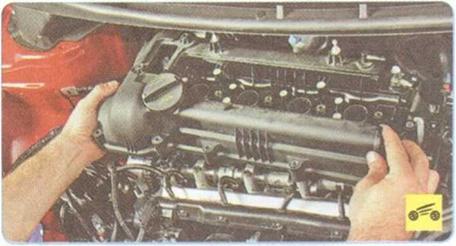

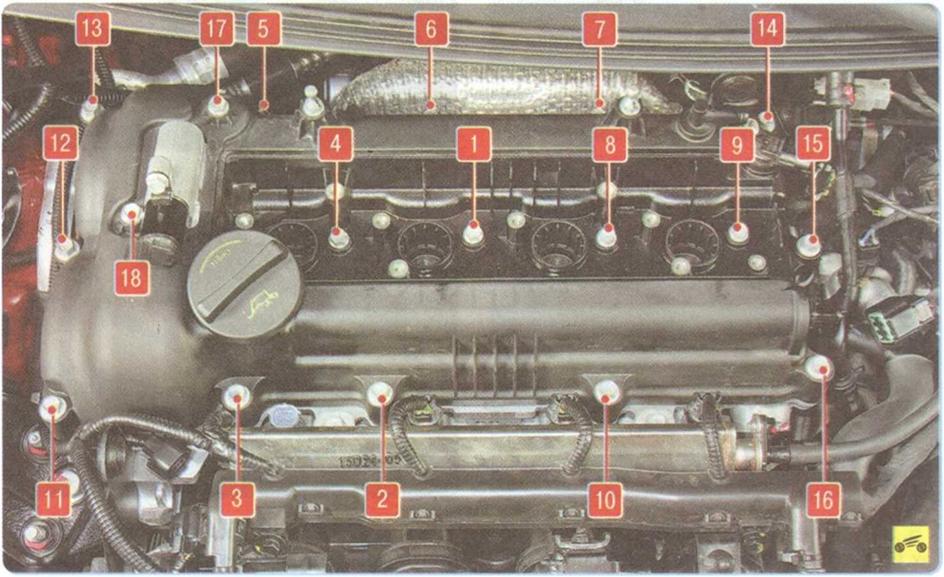

17.          Выверните восемнадцать болтов крепления крышки головки блока цилинд­ров в последовательности, обратной ука­занной на рис. 5.7...

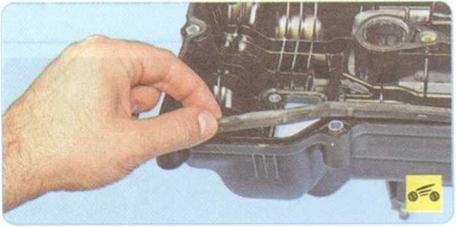

20.    Извлеките прокладку из паза в крыш­ке головки блока цилиндров.

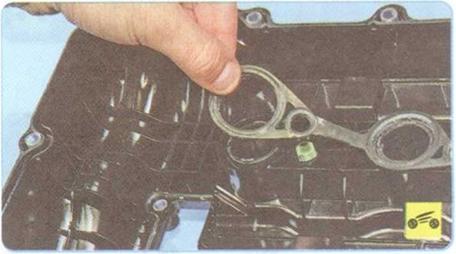

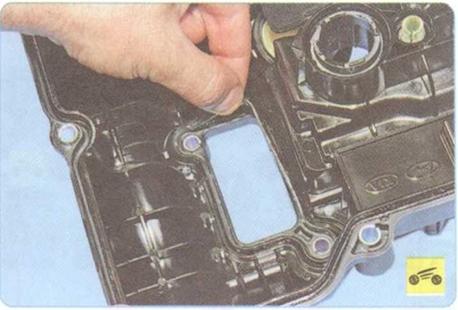

21.    Аналогично извлеките прокладку от­верстий свечных колодцев...





22.       ...и прокладку корпуса электромаг­нитного клапана системы изменения фаз газораспределения.

23.       Очистите от остатков масла пазы крышки и привалочную поверхность голо­вки блока цилиндров.

24.       Установите новые прокладки в пазы крышки головки блока цилиндров.

25.       Установите крышку головки блока и затяните болты крепления в порядке, ука­занном на рис. 5.7, в два этапа:

I           этап - затяните болты моментом 3,9-5,9 Н*М;

II        этап - дотяните болты моментом 7,8-9,8 Н м.

26.       Установите остальные детали в по­рядке, обратном снятию.
