Заднее навесное устройство трактора Беларус 2103Д

2.12.2 Заднее навесное устройство трактора Беларус 2103Д

Заднее навесное устройство (рисунок 2.76) служит для соединения трактора с навесными машинами и управления их работой.

2.12.2.1 Тягово-сцепное устройство Тягово-сцепное устройство предназначено для работы с одноосными и двухосными прицепами. Устройство входит в состав заднего навесного устройства и состоит из тягового бруса 12 (рисунок 2.76). Положение тягового бруса может изменяться в горизонтальном направлении и фиксироваться пальцем.

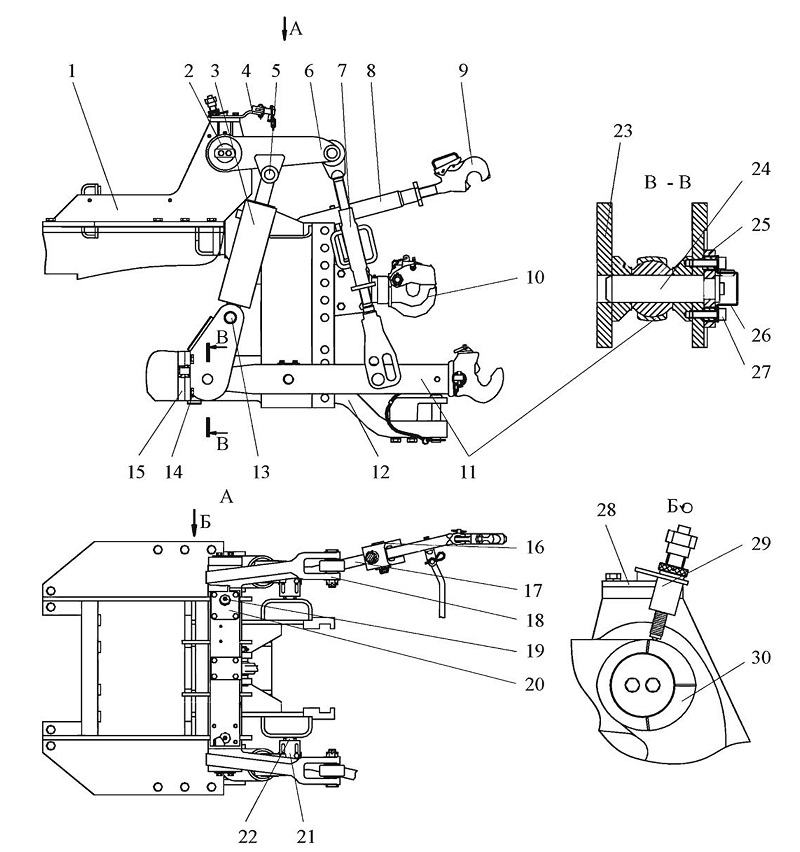

Рисунок 2.76 - Навесное устройство

1, 4, 20, 23, 28 - кронштейн; 2 - вал; 3 - гидроцилиндр; 5, 13, 16 - палец; 6, 18 - рычаг; 7 - раскос; 8 - верхняя тяга; 9, 14, 22, 27 - винт; 10 - крюк (на виде А условно не показан); 11, 17 - нижние тяги; 12 - тяговый брус (на виде А условно не показан); 13 - палец; 15, 26 - крышка; 19 - масленка; 21 - уголок; 24 - датчик силовой; 25 - скоба; 29 - позиционный датчик; 30 - эксцентрик
