2.6.7
Тормозная камера с пружинным энергоаккумулятором трактора Беларус 2103Д
Тормозная камера с пружинным энергоаккумулятором (рисунок 2.60)
предназначена для приведения в действие тормозных механизмов при
включении рабочего и стояночного тормозов.
При торможении рабочим тормозом сжатый воздух подается в полость Б над
диафрагмой тормозной камеры. Диафрагма воздействует на шток 8 тормозной
камеры, который выдвигается и приводит в действие тормозной механизм.
При выпуске воздуха шток и диафрагма возвращаются в исходное положение
под действием пружины 7.
При включении стояночного тормоза сжатый воздух выпускается из полости
А. Поршень 11 под действием силовой пружины 3 перемещает толкатель 10,
который воздействует на диафрагму и шток 8 тормозной камеры, и трактор
затормаживается.
При выключении стояночного тормоза воздух подается в полость А цилиндра
энергоаккумулятора под диафрагму, которая, перемещаясь, сжимает силовую
пружину.

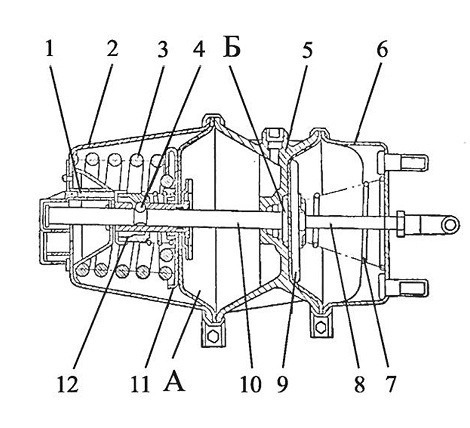

Рисунок 2.60 - Тормозная камера с пружинным энергоаккумулятором
1 - направляющая; 2 - цилиндр энергоаккумулятора;
3 - силовая пружина;
4 - шарик; 5 - фланец; 6 - корпус тормозной камеры; 7 - возвратная
пружина;
8 - шток; 9 - подпятник; 10 - толкатель; 11 - поршень; 12 - втулка
скользящая; А, Б - полости
При этом толкатель 11 перемещается и освобождает
диафрагму и шток тормозной камеры, которые под действием возвратной
пружины возвращаются в исходное положение.
В процессе эксплуатации может возникнуть необходимость буксировки
трактора с неработающим двигателем и отсутствием давления воздуха в
контуре стояночного тормоза. В этом случае срабатывает пружинный
энергоаккумулятор и шасси затормаживается. Для растормаживания шасси
необходимо отвинтить защитный колпачок с цилиндра энергоаккумулятора,
вставить упор из ЗИП для растормаживания в два отверстия с направляющими
1 и сильно ударить молотком по упору.
При этом шарик 4 выйдет из канавки, и рассоединить толкатель 10 с
поршнем 11. Шток 8 вместе с диафрагмой тормозной камеры возвратится в
исходное положение под действием возвратной пружины и трактор
растормаживается.
2.7 Карданные передачи трактора Беларус 2103Д
На тракторе установлены три карданные передачи. Две передачи 1 (рисунок
2.61) передают крутящий момент от водил механизма поворота к
вал-шсстерням заднего моста.
Третья передача 3 передает крутящий момент от вала привода ВОМ,
расположенного в механизме поворота приводному валу ВОМ заднего моста.

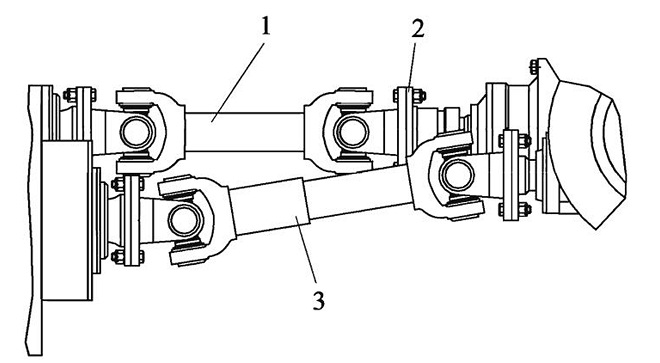

Рисунок 2.61 - Карданная передача
1 - карданная передача заднего моста; 2 -
фланец; 3 - карданная передача ВОМ
