Поддерживающий каток трактора Беларус 2103Д

2.11.6

Поддерживающий каток трактора Беларус 2103Д

С каждой стороны трактора установлено по два поддерживающих катка с резиновыми бандажами. Ролик 3 (рисунок 2.72) вращается на двух шариковых подшипниках 12, запрессованной в кронштейн 6, который закреплен к кронштейну рамы. От осевого смещения ролик удерживается шайбой 11 и двумя гайками. Крышка 1 с внешней стороны ролика закрывает ступицу и поджимает резиновый бандаж. С внутренней стороны резиновый бандаж поджимается корпусом уплотнения 8, в котором имеется такое же уплотнение, как и в опорных катках.

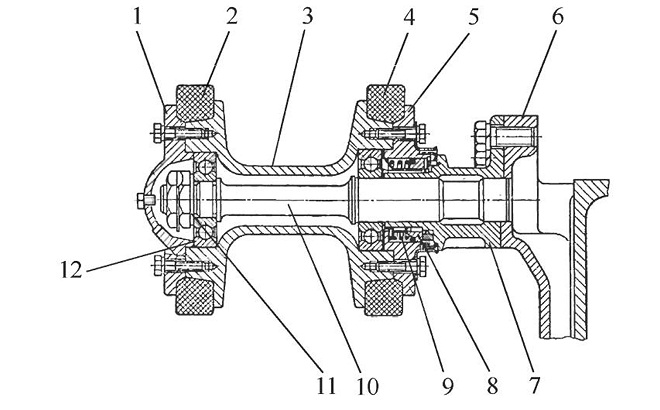

Рисунок 2.72 - Поддерживающий каток

1 - крышка; 2, 4 - бандаж; 3 - поддерживающий ролик; 5 - корпус уплотнения;
6 - кронштейн; 7 - кронштейн поддерживающего ролика; 8 - уплотнение;
9 - пружина; 10 - ось; 11 - шайба; 12 - подшипник

2.11.7 Гусеница трактора Беларус 2103Д

На тракторе установлена резиноармированная гусеница.

Гусеница состоит из одного ряда тросов, семидесятидвух закладных элементов и нескольких слоев синтетической ткани, образующих вместе с тросами тянущий каркас.

Резиноармированная гусеница обеспечивает асфальтоходность, равномерное распределение давления на грунт, снижение вибрации.

Передача момента от ведущих колес гусенице осуществляется посредством цевочного зацепления.
