Раздел 5. Устройство и работа



65





К приборам контроля за работой систем трактора относятся:

 - тахоспидометр P1, показывающий транспортную скорость трактора, обороты
двигателя и ВОМ, общее время работы двигателя;
 - указатель уровня топлива P2;
 - указатель давления воздуха в баллоне пневмопривода P3;
 - блоки контрольных ламп HG1, HG2; сигнализирующие об аварийных режимах
или работоспособности отдельных узлов (систем) трактора.

Назначение контрольных ламп см. выше в подразделе "Контрольно-

измерительные приборы".


Датчиками контрольно-измерительных приборов и индикаторов аварийных

режимов или работоспособности узлов и систем трактора являются:
 - датчик аварийной температуры охлаждающей жидкости в двигателе SK1;
 - датчик аварийного давления масла в системе смазки двигателя SP2;
 - датчик индикатора предельной засоренности воздушного фильтра двигателя
SP1;
 - датчик давления воздуха в баллоне пневмопривода BP1;
 - датчик аварийного давления воздуха в баллоне пневмопривода SP3;
 - выключатель контрольной лампы включения стояночного тормоза SB3;
 - выключатель "стоп-сигнала" SB4;
 - датчик указателя уровня топлива BN1.



Выключатель блокировки запуска двигателя SA7 предназначен для исклю-

чения возможности запуска двигателя при включенной передаче.

Потребители электроэнергии и их цепи защищены предохранителями (бло-

ки предохранителей F1, F2, F3).

В  случае  если  трактор  не  комплектуется  узлами  пневмопривода,  вместо

указателя давления воздуха P3 устанавливается указатель напряжения P4.



Раздел 5. Устройство и работа

66



Электрооборудование тракторов с кабиной включает:
 - стеклоочиститель M3 с включателем SA1;
 - плафон освещения кабины E3;
 - стеклоомыватель  М1 с включателем SB2;
 -  отопитель M2 с добавочным сопротивлением R1 и переключателем SA4.




Раздел 5. Устройство и работа



67






Расцветка проводов:
Г – голубой;
Ж –  желтый;
3 – зеленый;
К – красный;

Кч –  коричневый;
О –  оранжевый;
Р – розовый;
С –  серый;

Ф –  фиолетовый;
Ч – черный;
ГЧ – голубой-черный;
КЖ – красный-желтый;


Назначение клемм девятиконтактной розетки:
1 – левый поворот;
2 – звуковая

сигнали-

зация;

3 – масса;
4 – правый поворот;
5 – правый габарит;

6 – стоп-сигнал;
7 – левый габарит;
8 – лампа переносная.






Раздел 5. Устройство и работа

68



Регулировка дорожных фар

Регулировку фар производите в следующем порядке:
•  произведите разметку экрана, как показано на рис. 52. При этом линию центров

фар А-А нанесите на экране на расстоянии, равном высоте расположения цен-
тров фар над уровнем грунта, а линии B-B

B

1

 и E-E

1

 на расстоянии С (размер меж-

ду центрами фар по горизонтали). Расстояние измерьте непосредственно на
тракторе. Давление воздуха в шинах при этом должно соответствовать рекомен-
дуемым нормам;

•  установите трактор на ровной горизонтальной площадке перпендикулярно к эк-

рану на расстоянии 10 м от него до рассеивателей передних фар, причем про-
дольная плоскость симметрии трактора должна пересекаться с экраном по ли-
нии O-O

1

;

•  включите ближний свет и отрегулируйте сначала положение одной фары (закрой-

те другую темной тканью), потом другой, предварительно ослабив их крепление на
кронштейне.

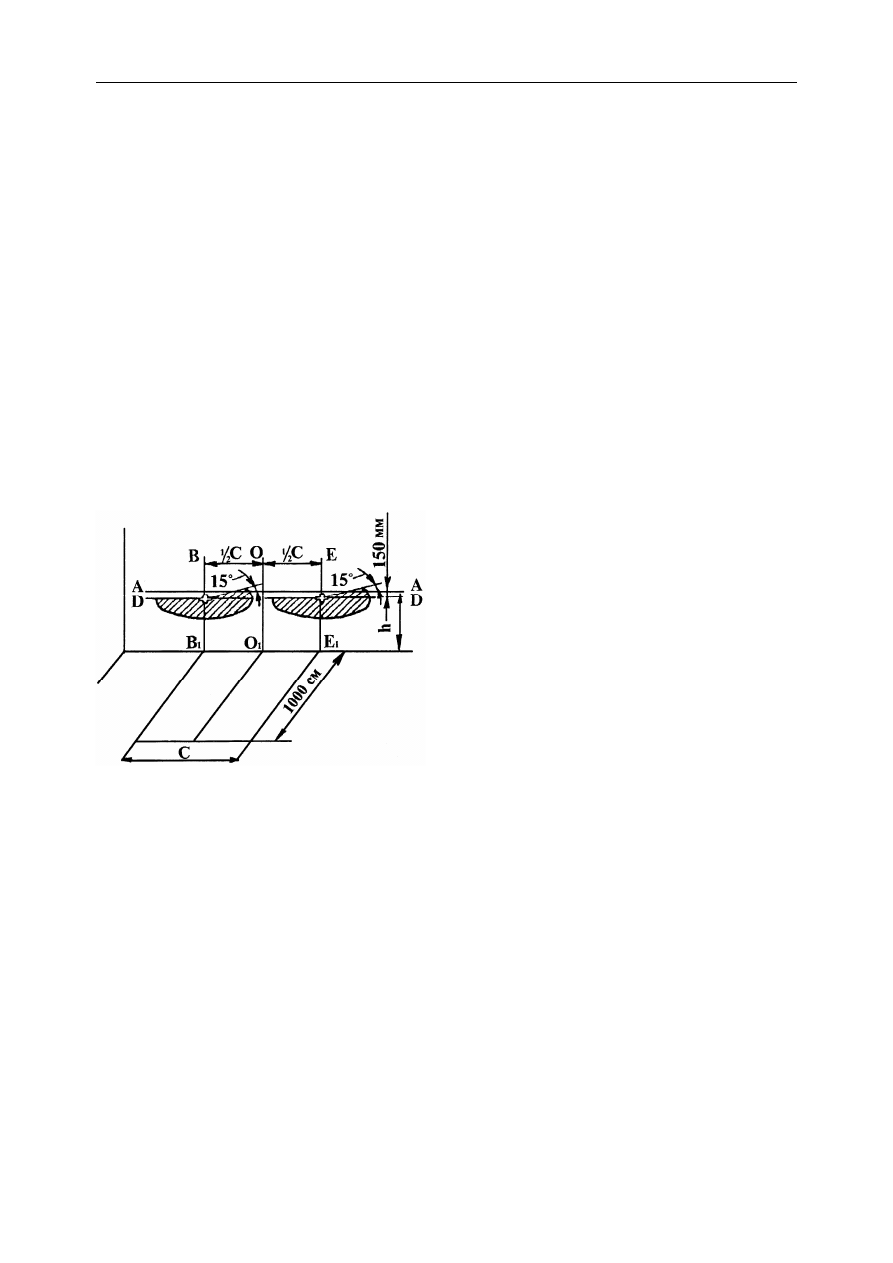

Рис. 52. Разметка экрана и регулировка передних фар

А-А –  линия центров фар;
D-D – линия на 150 мм ниже линии А-А;
О-O

1

– линия симметрии экрана;

B-B

1

 – вертикальная ось светового пятна левой фары;

Е-E

1

 – вертикальная ось светового пятна правой фары.



Свет фары считается отрегулированным, если центр светового пятна на экране
соответствует изображенному на рисунке, а световые пятна от обеих фар нахо-
дятся на одинаковой высоте.
