Трактор Беларус 320, 321, 310. Руководство - часть 13





Раздел 5. Устройство и работа



49



5.9. РУЛЕВОЕ УПРАВЛЕНИЕ


На тракторе установлено гидрообъемное рулевое управление (ГОРУ) на базе на-
соса-дозатора. Состоит из рулевой колонки 4 (рис. 36), насоса-дозатора 6, гидро-
цилиндра 1, осуществляющего поворот трактора, насоса питания 2 с приводом от
двигателя и соединительной гидроарматуры.
Масляной емкостью является маслобак 3 гидронавесной системы. Насос-дозатор
посредством кардана соединен с рулевым валом.

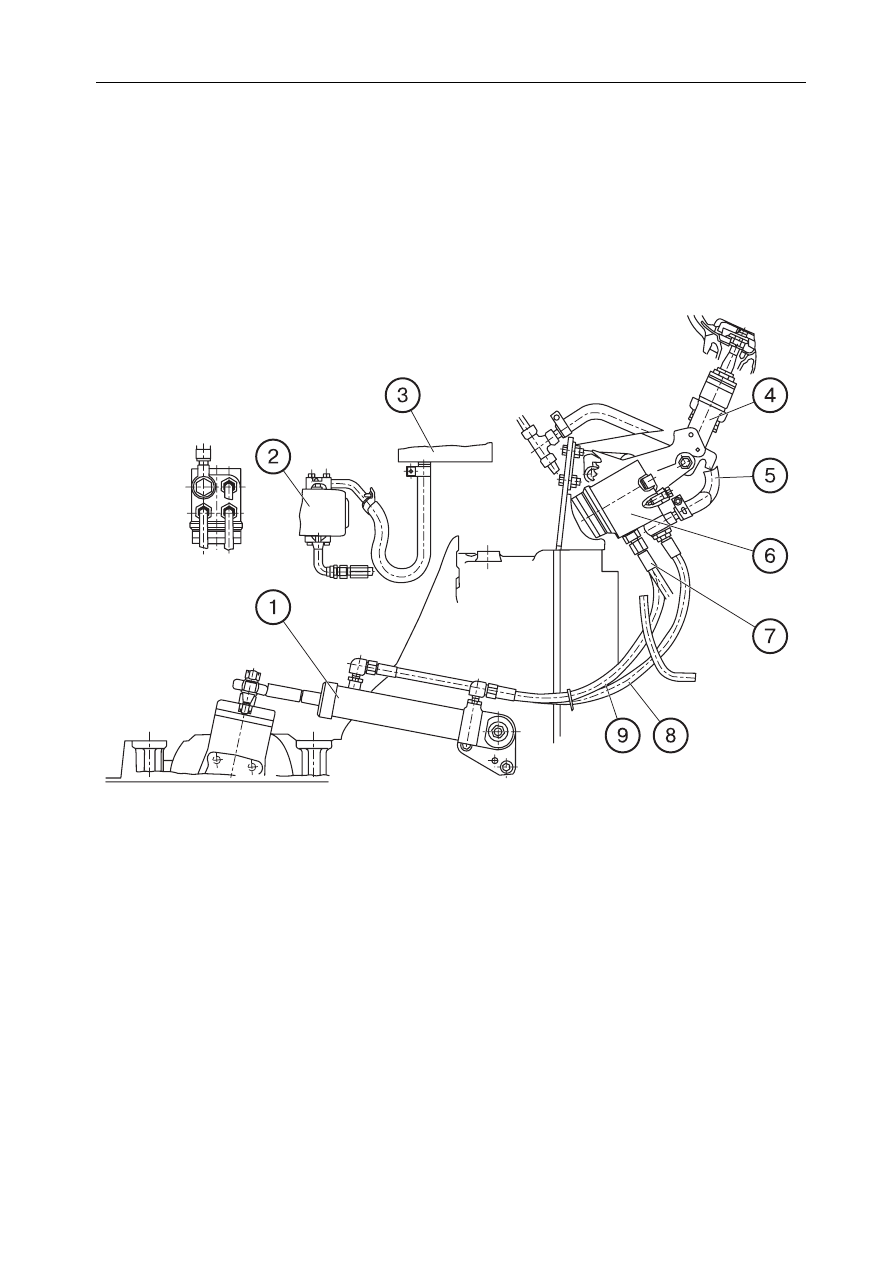

Рис. 36. Управление рулевое гидрообъемное

1 – гидроцилиндр; 2 – насос питания; 3 – маслобак; 4 – колонка рулевая;

5 – маслопровод сливной; 6 – насос-дозатор; 7 – маслопровод нагнетательный;

8, 9 – маслопроводы гидроцилиндра


Во время работы трактора при прямолинейном движении полости цилиндра за-
перты поясками золотника насоса-дозатора и масло от насоса питания, поступая к
насосу-дозатору, возвращается в корпус гидроагрегатов гидросистемы. При пово-
роте рулевого колеса золотник насоса-дозатора смещается, обеспечивая подачу
масла в гидроцилиндр 1 поворота в количестве, пропорциональном углу поворота
рулевого колеса.
При неработающем двигателе насос-дозатор при повороте руля засасывает из гид-
робака масло и подает его в соответствующую полость гидроцилиндра, обеспечивая
поворот направляющих колес. Усилие на рулевом колесе при этом резко возрастает.



Раздел 5. Устройство и работа

50



Рулевая колонка

Состоит из корпуса 1 (рис. 37), рулевого колеса 3, рулевого вала 6, карданного со-
членения 7, амортизаторов 5, а также механизмов регулировки положения руле-
вого колеса по высоте и регулировки угла наклона рулевой колонки. Положение
рулевого колеса по высоте регулируется в пределах 80 мм, угол наклона рулевой
колонки регулируется в пределах от 25° до 40° с фиксацией через 5° в четырех
положениях.

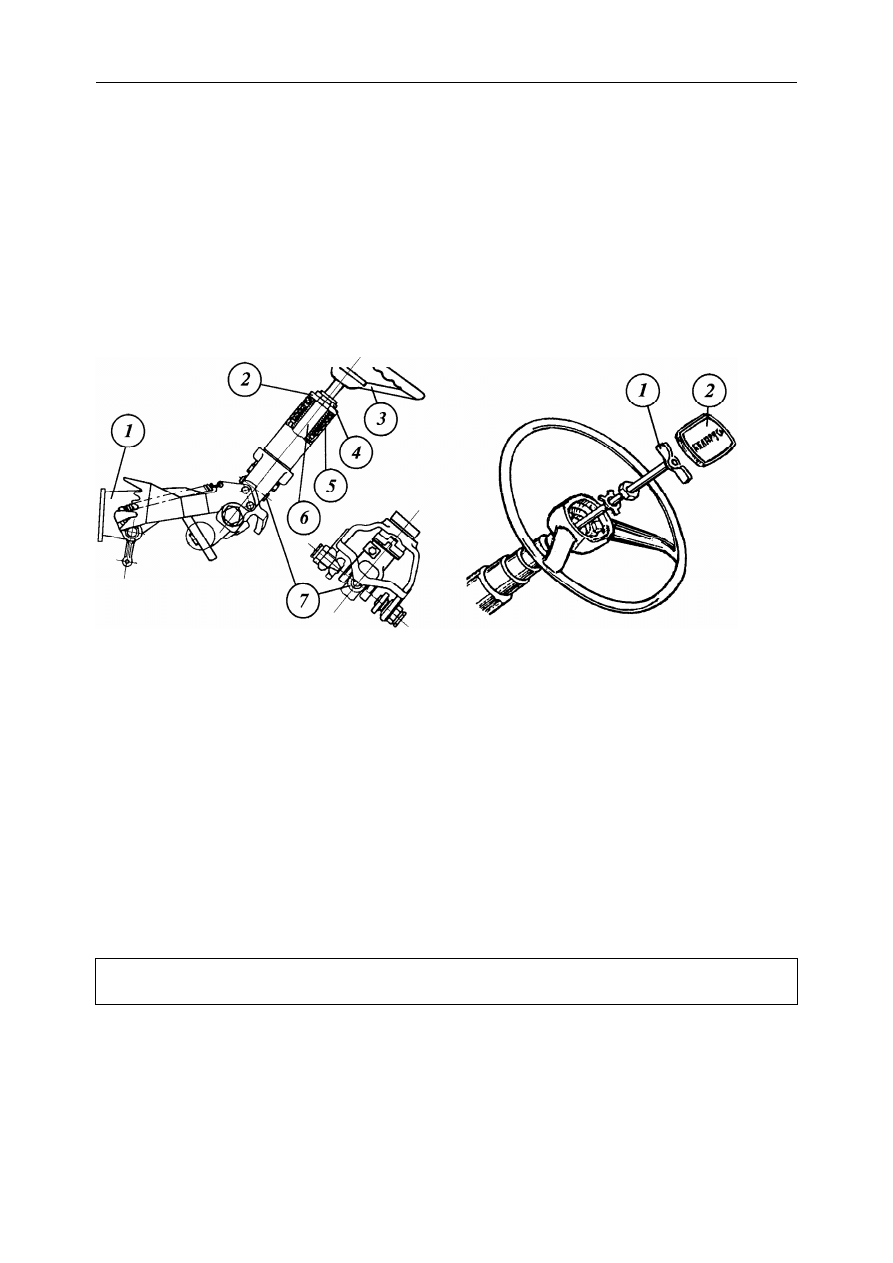

Рис. 37

Рис. 37а



Для изменения положения рулевого колеса по высоте снимите крышку 2
(рис. 37а), отверните на 3...5 оборотов винт 1 и, перемещая рулевое колесо вдоль
оси рулевой колонки, установите его в выбранное положение, после чего заверни-
те винт 1 и установите на место крышку 2.
Для изменения угла наклона рулевой колонки освободите ее от фиксации, выдви-
нув на себя рукоятку 5 (рис. 1).
Для предотвращения вибрации рулевого колеса следует затянуть гайку 2 (рис. 37)
до соприкосновения с втулкой 5 при выбранных зазорах в соединениях, отвернуть
гайку 2 на 1/2 оборота и законтрить контргайкой 4.


ВНИМАНИЕ! Запрещается эксплуатация трактора с нарушением указанной ре-
гулировки, так как это может привести к потере управляемости трактора.





Раздел 5. Устройство и работа



51



Насос-дозатор

Насос-дозатор (рис. 38) включает в себя качающий узел А, распределитель В, об-
ратный клапан 9, два противоударных клапана 7, предохранительный клапан 6 и
два противовакуумных клапана 8.
Героторный качающий узел состоит из закрепленного на корпусе статора 1 и вра-
щающегося ротора 2, связанного с золотником 3 через приводной вал 4.

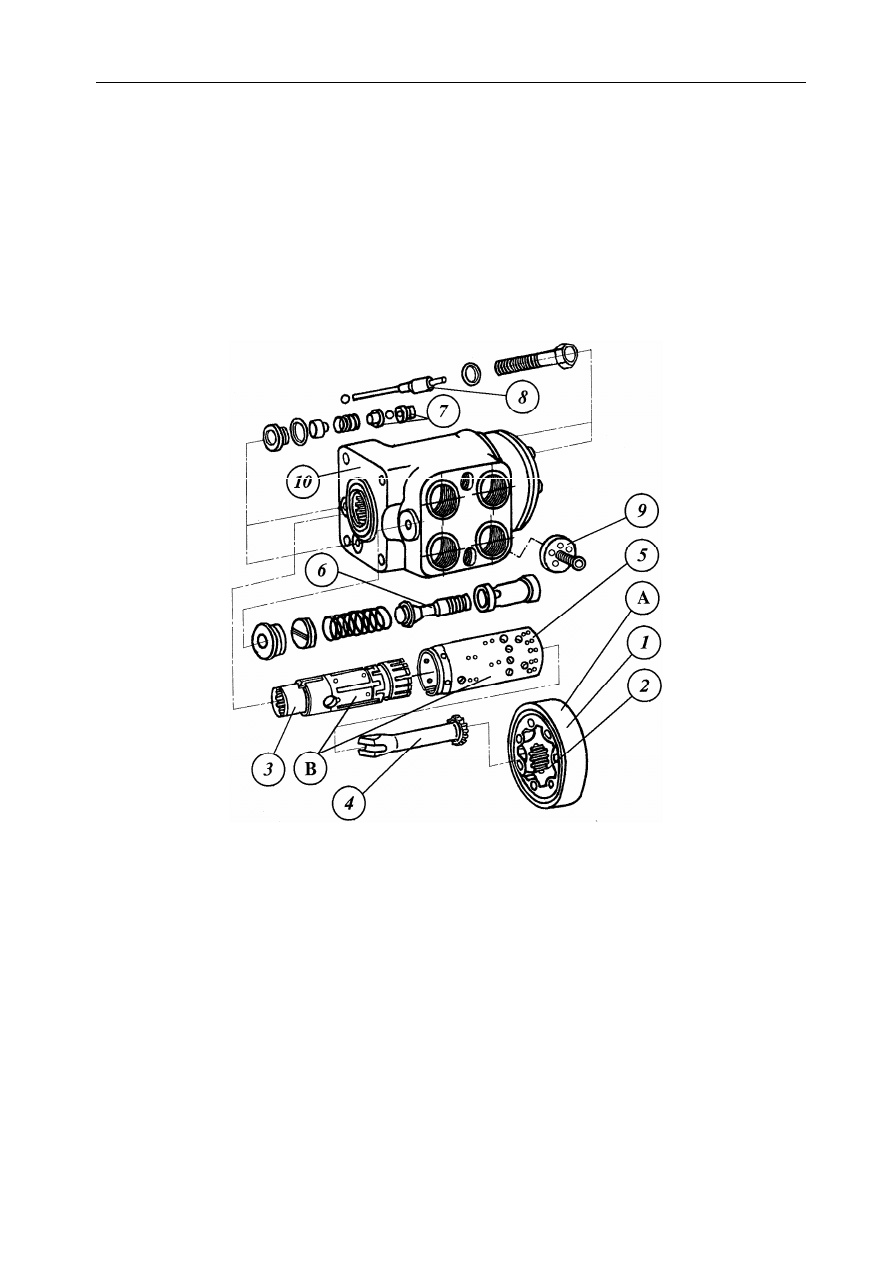

Рис. 38. Насос-дозатор



А – качающий узел; В – распределитель

1 – статор; 2 – ротор; 3 – золотник; 4 – приводной вал; 5 – гильза; 6 – предохрани-

тельный клапан; 7 – противоударные клапаны; противовакуумные клапаны;

9 – обратный клапан; 10 – корпус


Противовакуумные клапаны 8 позволяют обеспечить необходимую подачу рабо-
чей жидкости в гидроцилиндр в аварийном режиме и при срабатывании противо-
ударных клапанов.
Противоударные клапаны 7 ограничивают давление в магистралях цилиндров при
ударной нагрузке. Давление настройки противоударных клапанов 20-21 МПа
(200-210 кгс/см

2

).



Раздел 5. Устройство и работа

52



Гидроцилиндр
Гидроцилиндр двойного действия, осуществляет поворот направляющих колес
трактора.
Корпус гидроцилиндра через кронштейн крепится к полураме трактора, а подвиж-
ной шток соединен с поворотным рычагом левого бортового редуктора.

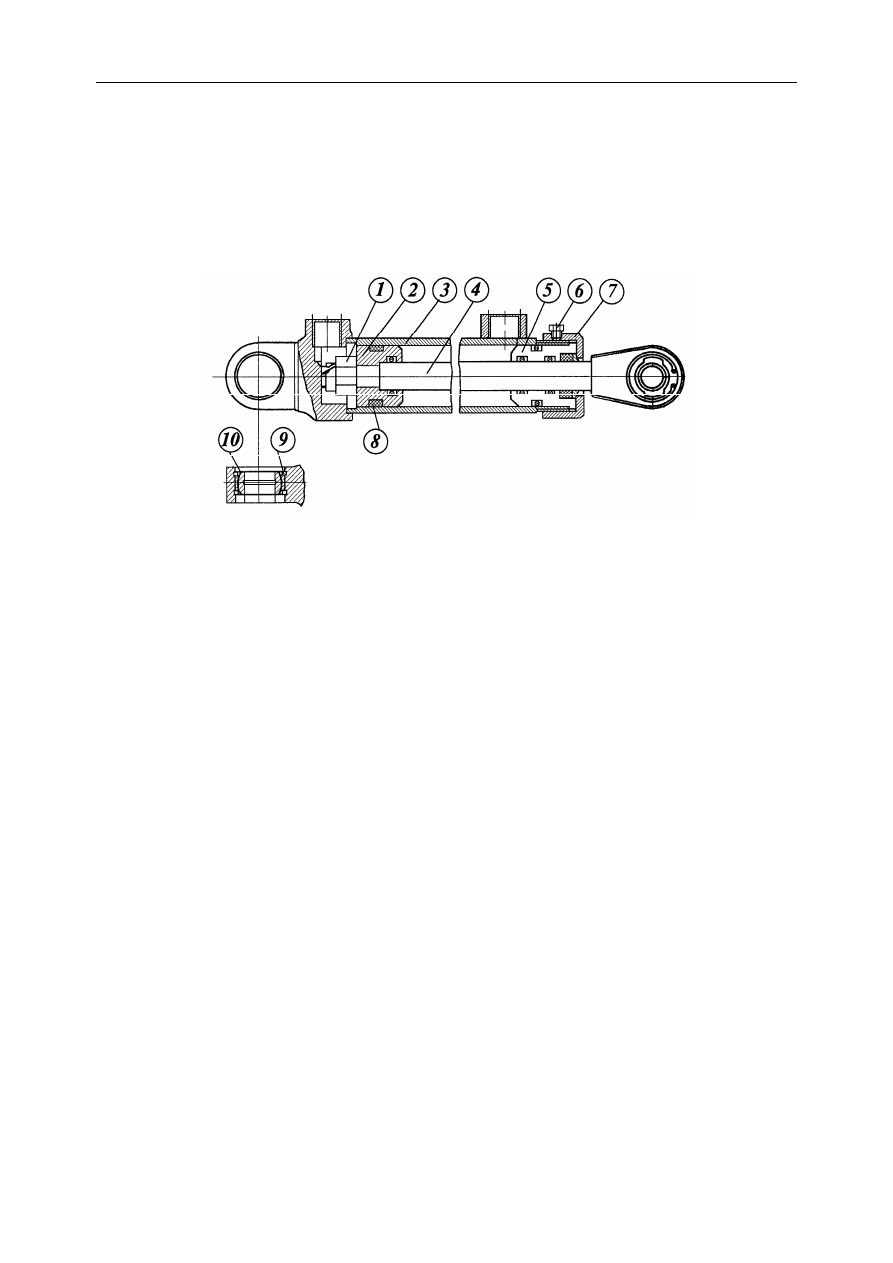

Рис. 39. Гидроцилиндр




1 – гайка; 2 – поршень; 3 – труба; 4 – шток; 5 – крышка передняя; 6 – винт стопор-

ный; 7 – гайка накидная; 8 – уплотнение; 9 – кольцо; 10 – подшипник
