    1. Электрические плавкие предохранители и реле трактора Беларус 80.1/82.1/820

      1. Общие сведения.

        Электрические плавкие предохранители предназначены для защиты от пере-грузок и короткого замыкания электрических цепей.

        ПРЕДОСТЕРЕЖЕНИЕ: ЧТОБЫ ИЗБЕЖАТЬ ОБГОРАНИЯ ЭЛЕКТРОПРОВОД-КИ ТРАКТОРА, НИКОГДА НЕ ПРИМЕНЯЙТЕ ПРЕДОХРАНИТЕЛИ БОЛЕЕ ВЫСОКО-ГО НОМИНАЛА ПО СИЛЕ ТОКА, ЧЕМ УКАЗАНО В НАСТОЯЩЕМ РАЗДЕЛЕ. ЕСЛИ ПРЕДОХРАНИТЕЛЬ ЧАСТО СГОРАЕТ, УСТАНОВИТЕ ПРИЧИНУ И УСТРАНИТЕ НЕИСПРАВНОСТЬ!

      2. Предохранители щитка приборов с литьевой панелью

        В щитке приборов с литьевой панелью смонтированы три блока плавких пре-дохранителей электрических цепей. Для доступа к предохранителям, расположен-ным в щитке приборов 1, необходимо отвернуть винт 2 (рисунок 2.18.1) и откинуть панель 3.


        1 – щиток приборов; 2 – винт; 3 – панель.




        Рисунок 2.18.1 – Доступ к предохранителям, расположенным в щитке приборов с литьевой панелью

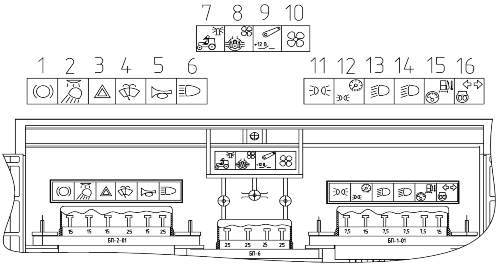

        Предохранители, расположенные в щитке приборов с литьевой панелью, представлены на рисунке 2.18.2.





        Рисунок 2.18.2 – Предохранители, расположенные в щитке приборов с литьевой па-нелью

        Таблица 2.18.1 – Назначение предохранителей щитка приборов с литьевой панелью

        Номер по рисунку 2.18.2

        Номиналь-ный ток

        Наименование защищаемой цепи

        1

        15 А

        Стоп-сигнальные огни, клемма (6) и клемма (8) розетки прицепа

        2

        15 А

        Фонари знака автопоезда (при наличии), задние рабочие фары, плафон освещения кабины

        3

        15 А

        Аварийная световая сигнализация

        4

        25 А

        Передний и задний стеклоочистители, стеклоомыватель переднего стекла

        5

        15 А

        Звуковой сигнал

        6

        25 А

        Дальний свет дорожных фар, сигнальная лампа вклю-чения дальнего света фар

        7

        25 А

        Передние рабочие фары, маяк сигнальный (при уста-новке)

        8

        25 А

        Питание цепи управления вентилятором-отопителем или питание вентилятора отопителя 80-8101720




        9




        25 А

        Питания потребителей, работающих при положении вы-ключателя стартера и приборов в положение «включены приборы»: приборы, датчики скорости, питание на предо-хранитель 15 и 16




        10




        25 А

        Питание электродвигателя вентилятора-отопителя (при установке вентилятора-отопителя 80-8101720 этот пре-дохранитель не используется);

        11

        7,5

        Габаритные огни левого борта, клемма (7) розетки при-цепа, освещение номерного знака

        12

        15А

        Габаритные огни правого борта, клемма (5) розетки прицепа, освещение приборов

        13

        7,5 А

        Ближний свет левой дорожной фары

        14

        7,5А

        Ближний свет правой дорожной фары




        15




        7,5 А

        Питание приборов, датчиков скорости, блоков контроль-ных ламп, аварийной звуковой сигнализации (зуммер) и реле-прерывателя стояночного тормоза




        16

        15А

        Реле указателей поворота, блок свечей накаливания, ка-тушки реле свечей накаливания




      3. Предохранители щитка приборов с формованной панелью.

        В щитке приборов с формованной панелью (устанавливается по заказу взамен щитка с литьевой панелью) смонтированы три блока плавких предохранителей элек-трических цепей. Для доступа к плавким предохранителям отверните два винта 2 (ри-сунок 2.18.3) и откройте крышку щитка приборов 1.





        1 – крышка щитка приборов; 2 – винт.

        Рисунок 2.18.3 – Расположение блоков предохранителей в щитке приборов с фор-мованной панелью

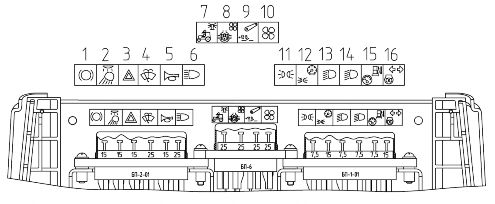

        Предохранители, расположенные в щитке приборов с формованной панелью, представлены на рисунке 2.18.4.




        Рисунок 2.18.4 – Размещение предохранителей в щитке приборов с формованной панелью




        Таблица 2.18.2 – Назначение предохранителей щитка приборов с формованной панелью

        Номер по рисунку 2.18.4

        Номиналь-ный ток

        Наименование защищаемой цепи

        1

        15 А

        Стоп-сигнальные огни, клемма (6) и клемма (8) розетки прицепа

        2

        15 А

        Фонари знака автопоезда (при наличии), задние рабочие фары, плафон освещения кабины

        3

        15 А

        Аварийная световая сигнализация

        4

        25 А

        Передний и задний стеклоочистители, стеклоомыватель переднего стекла

        5

        15 А

        Звуковой сигнал

        6

        25 А

        Дальний свет дорожных фар, сигнальная лампа вклю-чения дальнего света фар

        7

        25 А

        Передние рабочие фары на крыше, маяк сигнальный, фары рабочие на поручнях (при наличии)

        8

        25 А

        Питание цепи управления вентилятором-отопителем или питание вентилятора отопителя 80-8101720




        9




        25 А

        Питания потребителей, работающих при положении вы-ключателя стартера и приборов в положение «включены приборы»: приборы, датчики скорости, питание на предо-хранитель 15 и 16




        10




        25 А

        Питание вентилятора-отопителя (при установке венти-лятора-отопителя 80-8101720 этот предохранитель не используется);

        11

        7,5

        Габаритные огни левого борта, клемма (7) розетки при-цепа, освещение номерного знака

        12

        15А

        Габаритные огни правого борта, клемма (5) розетки прицепа, освещение приборов

        13

        7,5 А

        Ближний свет левой дорожной фары

        14

        7,5А

        Ближний свет правой дорожной фары




        15




        7,5 А

        Контрольно-измерительные приборы, блок контрольных ламп, датчики скорости, аварийная звуковая сигнализация (зуммер)




        16




        15А

        Питание прерывателя указатель поворотов, питание сис-темы управления свечами накаливания, катушки реле све-чей накаливания

      4. Предохранители, расположенные на корпусе маслобака ГНС и ГОРУ (ГНС)




        Кроме предохранителей, расположенных в щитке приборов и показанных на рисунке 2.18.2 и на рисунке 2.18.4, в бортовой сети тракторов «БЕЛАРУС-80.1/82.1/820» имеются еще предохранитель 3 (рисунок 2.18.5) цепи заряда аккуму-ляторных батарей и общего питания бортовой сети трактора до запуска (номиналом 60А) и два подвесных предохранителя 8 свечей накаливания (номиналом 30А каж-дый). Предохранитель 3 расположен в блоке предохранителей 1. Блок предохрани-телей 1 установлен на кронштейне 2, закрепленном на корпусе маслобака ГНС и ГОРУ (ГНС – для тракторов с ГУР) с левой стороны.

        В крышке 4 блока предохранителей имеется два запасных предохранителя 5. Для доступа к запасным предохранителям 5, извлеките крышку 6 из крышки 4 блока предохранителей.

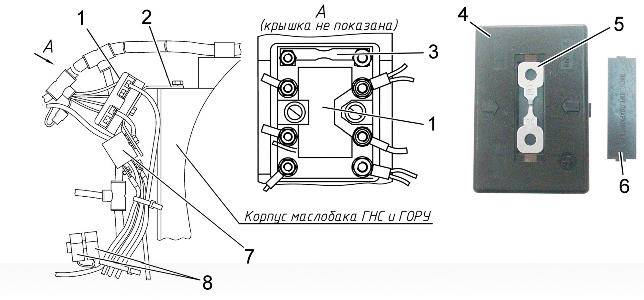

        1 – блок предохранителей; 2 – кронштейн; 3 – предохранитель номиналом 60А; 4 – крышка блока предохранителей; 5 – запасные предохранители; 6 – крышка; 7 – электромагнитное реле свечей накаливания (СН); 8 – предохранители СН.

        Рисунок 2.18.5 – Установка блока предохранителей на корпусе маслобака ГНС и ГОРУ (ГНС)




      5. Электромагнитные реле

На тракторах «БЕЛАРУС-80.1/82.1/820» электромагнитные реле расположены в щитке приборов и на корпусе маслобака ГНС и ГОРУ (ГНС).

На корпусе маслобака расположено электромагнитное реле 7 (рисунок 2.18.5) свечей накаливания.

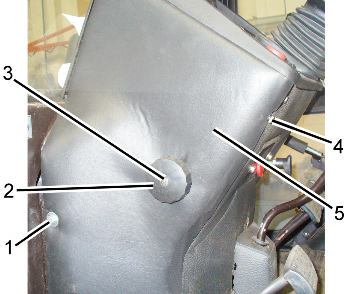

Для доступа к электромагнитным реле в щитке приборов на тракторах с лить-евой панелью снимите маховичок 2 (рисунок 2.18.6) управления шторкой водяного радиатора двигателя, отвернув винт 3. Затем отверните два болта 1 и 4 и снимите боковую панель 5 щитка приборов.





1, 4 – болты; 2 – маховичок управления шторкой водяного радиатора двигателя; 3 – винт; 5 – боковая панель.

Рисунок 2.18.6 – Обеспечение доступа к электромагнитным реле, расположенным в щитке приборов с литьевой панелью

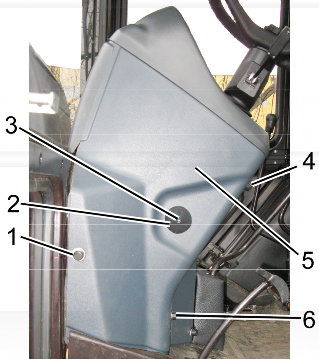

Для доступа к электромагнитным реле в щитке приборов на тракторах с фор-мованной панелью снимите маховичок 2 (рисунок 2.18.7) управления шторкой водяно-го радиатора двигателя, отвернув винт 3. Затем отверните два болта 1, 4 и 6 и сними-те боковую панель 5 щитка приборов.


1, 4, 6 – болты; 2 – маховичок управления шторкой водяного радиатора двигателя; 3 – винт; 5 – боковая панель.

Рисунок 2.18.7 – Обеспечение доступа к электромагнитным реле, расположенным в щитке приборов с формованной панелью

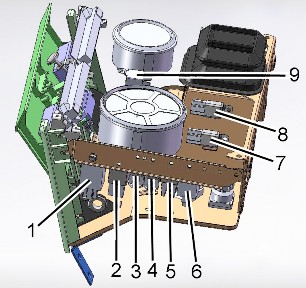

Электромагнитные реле, расположенные в щитке приборов, представлены на рисунке 2.18.8.








Позиция на рисунке 2.18.8

Назначение реле

1

Реле поворотов

2

Реле питания потребителей после выключателя стартера и приборов

3

Реле блокировки отопителя либо питания отопителя

4

Реле блокировки пуска стартера

5

Реле стартера

6

Блок управления свечей накаливания

7

Реле ближнего света

8

Реле дальнего света

9

Зуммер (аварийная сигнализация)



Рисунок 2.18.8 – Размещение электромагнитных реле в щитке приборов Таблица 2.18.3 – Назначение реле щитка приборов







При установке щитка приборов с формованной панелью кроме перечисленных электромагнитных реле в таблице 2.18.3 в щитке приборов дополнительно устанав-ливается электромагнитное реле звукового сигнала, которое расположено слева от рулевой колонки.
