БЕЛАРУС 80.1/82.1/820 (80-0000010Б РЭ) РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 2015 год

Руководство по эксплуатации составил инженер УКЭР-1 Сорока Я.А. с участи-ем ведущих специалистов УКЭР-1 ОАО «МТЗ»

Ответственный за выпуск – начальник КБ ЭД УКЭР-1 Короткий Ю.М. Ответственный редактор – начальник УКЭР-1 Зезетко Н.И.

Главный редактор – главный конструктор ОАО «МТЗ» Стасилевич А.Г.

Руководство по эксплуатации содержит краткое описание и технические харак-теристики тракторов «БЕЛАРУС-80.1/82.1/820» производства Минского тракторного завода. Изложены основные правила эксплуатации тракторов, даны сведения по его регулировкам и техническому обслуживанию.

Руководство по эксплуатации предназначено для изучения устройства, правил эксплуатации и технического обслуживания тракторов «БЕЛАРУС-80.1/82.1/820».

В связи с политикой ОАО «МТЗ», направленной на постоянное совершенство-вание выпускаемых изделий, в конструкцию отдельных составных частей могут быть внесены изменения, не отраженные в настоящем издании. Подробную информацию Вы можете получить у дилера «БЕЛАРУС».

1. Введение

   Руководство по эксплуатации предназначено для изучения устройства, правил эксплуатации и технического обслуживания тракторов «БЕЛАРУС-80.1/82.1/820».

   Внимательно изучите настоящее руководство. Это поможет Вам ознакомиться с приемами правильной эксплуатации и техобслуживания трактора.

   Невыполнение этого указания может привести к травмам оператора или по-ломкам трактора либо нанесению ущерба третьим лицам.

   Работа на тракторе, его обслуживание и ремонт должны производиться только работниками, знакомыми со всеми его параметрами и характеристиками и информи-рованными о необходимых требованиях безопасности для предотвращения несча-стных случаев.

   В связи с постоянным совершенствованием трактора в конструкцию отдель-ных узлов и деталей могут быть внесены изменения, не отраженные в настоящем руководстве по эксплуатации.

   Любые произвольные изменения, внесенные потребителем в устройство ка-ких-либо узлов, освобождает изготовителя от ответственности за возможные после-дующие травмы оператора и поломки трактора.




   Принятые сокращения и условные обозначения: АКБ – аккумуляторная батарея;

   БД – блокировка дифференциала; БКЛ – блок контрольных ламп;

   БП – блок предохранителей; ВОМ – вал отбора мощности; ВПМ – вал приема мощности;

   ГОРУ – гидрообъемное рулевое управление; ГУР – гидроусилитель руля;

   ГНС – гидронавесная система; ГС – гидросистема;

   ЕТО – ежесменное техническое обслуживание; ЖКИ – жидкокристаллический индикатор;

   ЗИП – запасные части, инструмент и принадлежности; ЗМ – задний мост;

   ЗНУ – заднее навесное устройство; КП – коробка передач;

   МК – малая кабина;

   МС – муфта сцепления;

   МТА – машинно-тракторный агрегат; НУ – навесное устройство;

   ОЖ – охлаждающая жидкость; ПУ – пульт управления;

   ПВМ – передний ведущий мост; РВД – рукава высокого давления; СН – свечи накаливания;

   СТО – сезонное техническое обслуживание; ТО – техническое обслуживание;

   ТО-1 – техническое обслуживание №1; ТО-2 – техническое обслуживание №2; ТО-3 – техническое обслуживание №3; ТСУ – тягово-сцепное устройство;

   УК – унифицированная кабина; ЭО – электрооборудование.

   Изготовитель использует стандартные международные символы, касающиеся при-менения приборов и органов управления. Ниже даны символы с указанием их значений.



    — смотри инструкцию; — манипуляции управлением;

    — тормоз; — быстро;

    — ручной тормоз;  — медленно;



   • звуковой сигнал;  — вперед;

      — аварийная сигнализация;  — назад;

      — зарядка аккумулятора;



   • охлаждающая жидкость;  — плафон кабины;

      — свечи накаливания;  — габаритные огни;



      — обороты двигателя; — указатель поворота трактора;





   • давление масла в двигателе; — указатель поворота прицепа

     трактора;





   • температура охлаждаю-



     щей жидкости двигателя; — дальний свет;



   • засоренность воздушного

   фильтра; — ближний свет;

    — выключено / останов;  — рабочие фары;

    — включено / запуск;  — блокировка дифференциала;



   • плавная регулировка;  — вал отбора мощности включен;





   • стеклоочиститель заднего

     стекла; — останов двигателя





   • стеклоомыватель и стек-

   лоочиститель переднего стек-ла;

   • вентилятор;








     • давление масла в ГОРУ — запуск двигателя;






     • давление воздуха в пнев-мосистеме

— выносной цилиндр – втягивание

• поворотный рычаг – верх — выносной цилиндр – вытягивание








• поворотный рычаг – вниз — выносной цилиндр – плавающее

1. Описание и работа трактора Беларус 80.1/82.1/820




   1. Назначение трактора

      Тракторы «БЕЛАРУС-80.1/82.1/820» предназначены для выполнения различных сельскохозяйственных работ с навесными, полунавесными и прицепными ма-шинами и орудиями, погрузочно-разгрузочных работ, работ на транспорте, в расте-ниеводстве и животноводстве.

      Основные отличительные особенности моделей тракторов указаны в таблице 1.1.1.

      Таблица 1.1.1

      Модель трактора	Модель двигателя; номинальная мощность дви-гателя, кВт	Колесная формула	Отличительные особенности
      «БЕЛАРУС-80.1»	Д-243; 59,6 (Д-243С; 60,0)	4К2	Передняя ось
      «БЕЛАРУС-82.1»	Д-243; 59,6 (Д-243С; 60,0)	4К4	ПВМ 72
      «БЕЛАРУС-820»	Д-243; 59,6 (Д-243С; 60,0)	4К4	ПВМ 822, обновленный дизайн







      Внешний вид трактора «БЕЛАРУС-80.1» в базовой комплектации представлен на рисунке 1.1.1.




      Внешний вид трактора «БЕЛАРУС-82.1» в базовой комплектации представлен на рисунке 1.1.2.




      Внешний вид трактора «БЕЛАРУС-820» в базовой комплектации представлен на рисунке 1.1.3.




      Внешний вид тракторов «БЕЛАРУС-80.1/82.1/820» в комплектации с основа-нием тента и тент-каркасом на базе унифицированной кабины представлен на ри-сунке 1.1.4.




      Внешний вид тракторов «БЕЛАРУС-80.1/82.1» в комплектации с основанием тента и тент-каркасом на базе малой кабины представлен на рисунке 1.1.5.

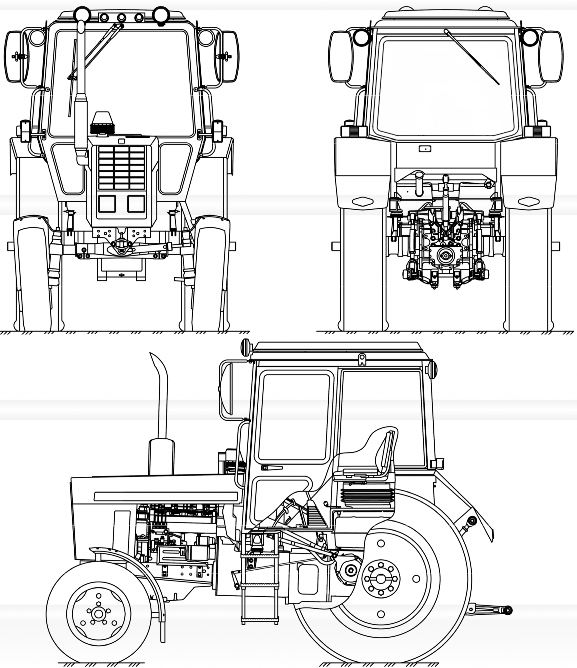

      Рисунок 1.1.1 – Трактор «БЕЛАРУС-80.1»

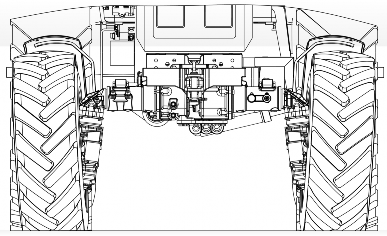

      Рисунок 1.1.2 – Трактор «БЕЛАРУС-82.1» (остальное на рисунке 1.1.1)

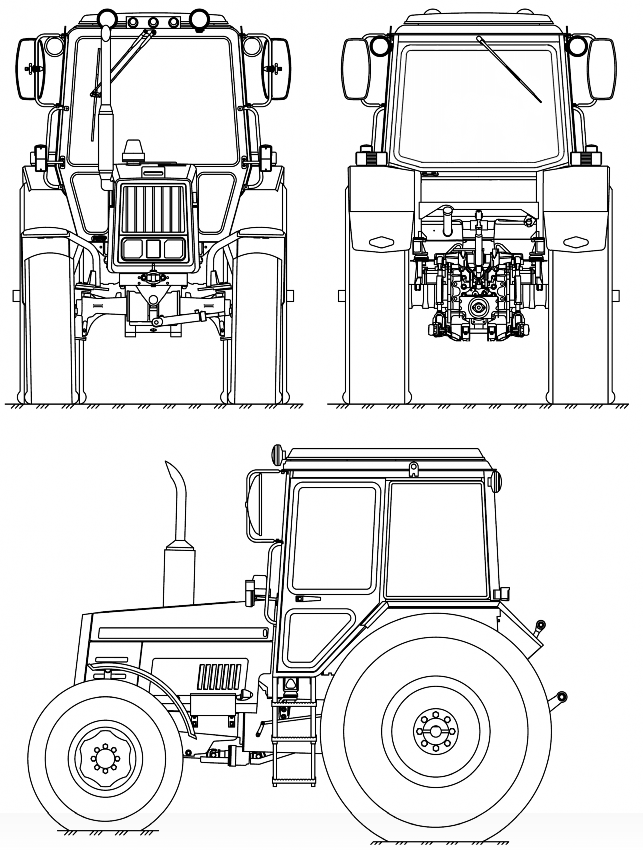

      Рисунок 1.1.3 – Трактор «БЕЛАРУС-820»

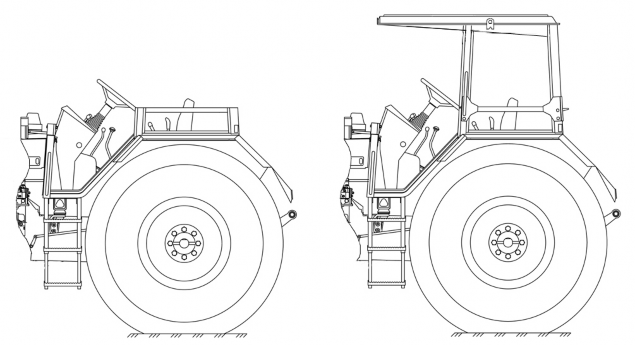

      а) основание тента б) тент-каркас

      Рисунок 1.1.4 – Тракторы «БЕЛАРУС-80.1/82.1/820» с основанием тента и тент-каркасом на базе унифицированной кабины (остальное на рисунке 1.1.1 для

      «БЕЛАРУС-80.1», рисунке 1.1.2 для «БЕЛАРУС-82.1» и рисунке 1.1.4 для «БЕЛА-



      РУС-820)

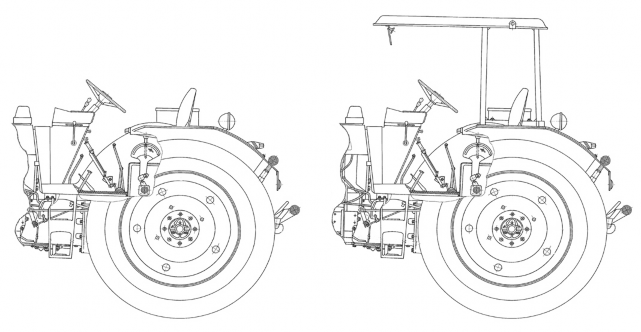

      а) основание тента б) тент-каркас

      Рисунок 1.1.5 – Тракторы «БЕЛАРУС-80.1/82.1» с основанием тента и тент-каркасом на базе малой кабины (остальное на рисунке 1.1.1 для «БЕЛАРУС-80.1» и рисунке 1.1.2 для «БЕЛАРУС-82.1»)
