Использование трактора Беларус 922.6 по назначению

  1. Меры безопасности при подготовке трактора к работе


    Строгое выполнение требований безопасности обеспечивает безопасность работы на тракторе, повышает его надежность и долговечность.

    К работе на тракторе допускаются лица не моложе 17 лет, имеющие удосто-верение на право управления трактором тягового класса 1,4 и прошедшие инструк-таж по технике безопасности и пожарной безопасности.

    Внимательно изучите настоящее руководство перед использованием тракто-ра. Недостаточные знания по управлению и эксплуатации трактора могут быть при-чиной несчастных случаев.

    При расконсервации трактора и дополнительного оборудования соблюдайте меры пожарной безопасности и гигиены при обращении с химическими реактивами, использованной ветошью и промасленной бумагой.

    Перед эксплуатацией трактора замените специальные гайки ступиц задних колес (по одной на каждой ступице), применяемые для крепления трактора на плат-форме транспортного средства на гайки основной комплектации ступиц, приложен-ные в комплекте ЗИП. Затяните гайки моментом от 300 до 350 Н м. Замените специ-альные гайки передних колес (по одной на каждом колесе) применяемые для креп-ления трактора на платформе транспортного средства на гайки крепления колес ос-новной комплектации. Затяните гайки моментом от 200 до 250 Н·м.

    Трактор должен быть обкатан согласно требованиям подраздела 3.4 «Досбор-

    ка и обкатка трактора».

    Трактор должен быть комплектным и технически исправным.

    Не допускайте демонтажа с трактора предусмотренных конструкцией защит-ных кожухов или ограждений, а также других деталей и сборочных единиц, влияю-щих на безопасность его работы (защитная решетка вентилятора, кожухи заднего ВОМ и т.д.).

    Техническое состояние тормозной системы, рулевого управления, приборов освещения и сигнализации, ходовой системы должно отвечать требованиям без-опасности, соответствующих стандартов и настоящего руководства.

    Прицепные сельскохозяйственные машины и транспортные прицепы должны иметь жесткие сцепки, исключающие их раскачивание и наезд на трактор во время транспортировки.

    Органы управления трактором должны иметь надежную фиксацию в рабочих положениях.

    Содержите в чистоте все предупредительные таблички. В случае поврежде-ния или утери табличек, заменяйте их новыми.

    Эксплуатация трактора без АКБ в системе электрооборудования не допускается.

    Аптечка должна быть укомплектована в соответствии с нормативно-правовыми актами, принятыми на территории государства, где используется трактор.













    Использование трактора Беларус 922.6

    1. Посадка в трактор

      Посадка в трактор осуществляется через левую дверь кабины. Для удобства посадки в трактор установлена подножка.


    2. Подготовка к пуску и пуск двигателя

      Для пуска двигателя трактора «БЕЛАРУС-922.6» выполните следующие действия:

      • включите стояночный тормоз трактора;

      • если необходимо, заполните топливом и прокачайте систему топливоподачи для удаления из нее воздуха.

      • установите рукоятку управления подачей топлива в положение, соответству-ющее минимальной подаче топлива в двигатель;

      • убедитесь, что электронная педаль управления подачей топлива находится в начальном положении и на нее нет физического воздействия. Не нажимайте на пе-даль управления подачей топлива в процессе запуска двигателя;

      • рукоятку управления приводом ПВМ установите в положение «ПВМ вы-ключен»;

      • установите рукоятку переключения привода заднего ВОМ в положение

        «нейтраль», а клавишу включения заднего ВОМ в положение «ВОМ выключен»;

      • рукоятки управления распределителем гидронавесной системы должны находится в положении «нейтраль», выключатель БД заднего моста должен нахо-диться в положении «выключено»;

      • установите рычаг переключения передач в нейтральное положение;

      • включите выключатель АКБ;

      • поверните ключ выключателя стартера и приборов из положения «0» в поло-жение «I». При этом:

        1. В ИК, в течение не более одной секунды, включатся оба сигнализатора диапазона шкалы заднего ВОМ и все сегменты шкалы заднего ВОМ, а стрелки ука-зателей скорости и оборотов двигателя отклонятся от начальных отметок (либо, в течение не более одной секунды, происходит «дрожание» стрелок на нулевых от-метках указателей) – подтверждается исправность светодиодных сигнализаторов и стрелочных указателей.

        2. Панель системы управления двигателем проводит самодиагностику. При отсутствии ошибок в работе системы на панели системы управления двигателем сигнализатор диагностики неисправностей должен включиться и погаснуть, что сви-детельствует об исправности лампы сигнализатора и ее правильного подключения к бортовой сети трактора. При обнаружении ошибок сигнализатор диагностики неис-правностей выдает световой код неисправности. Выявленные ошибки необходимо устранить до запуска двигателя.

        3. На информационном мониторе, в течении нескольких секунд, отображается фирменная заставка – подтверждается исправность монитора. Затем, при отсут-ствии неисправностей в работе ЭСУД информационный монитор функционирует в рабочем режиме – отображает реально измеренные параметры работы двигателя. При обнаружении ошибок информационный монитор выдает звуковой сигнал и на экране появляется краткое описание выявленных ошибок. Выявленные ошибки необходимо устранить до запуска двигателя. Если уровень реагента AdBlue ниже 28% от заправочного объема бака для жидкости SCR, на мониторе высвечивается в мигающем режиме соответствующий символ. Необходимо до запуска двигателя до-лить реагент AdBlue в бак для жидкости SCR.

        4. На блоке контрольных ламп загорится: контрольная лампа аварийного дав-ления масла в ГОРУ. В комбинации приборов загорятся сигнальная лампа аварийно-го давления масла в системе смазки двигателя (и звучит зуммер), сигнальная лампа аварийного давления воздуха в пневмосистеме (если оно ниже допустимого), сиг-нальная лампа резервного объема топлива в баке (если топливо в баках на резерв-ном объеме). На ИК включится в мигающем режиме с частотой 1 Гц контрольная лампа-сигнализатор включения стояночного тормоза.

        5. На блоке контрольных ламп включится контрольная лампа-индикатор рабо-ты свечей накаливания.

      • после того, как контрольная лампа-индикатор работы СН погаснет, произве-дите запуск двигателя, для чего необходимо:

        1. Выжать педаль сцепления.

        2. Выключить диапазон «II» (повышенный), для чего перевести рычаг пере-ключения диапазонов из положения «II» (повышенный) в направлении диапазона «I» (пониженный) до упора. При этом полное включение диапазона «I» не требуется.

        3. Перевести рычаг переключения передач из нейтрального положения в по-ложение полозка четвертой передачи и, удерживая рычаг переключения передач в указанном положении, повернуть ключ выключателя стартера и приборов из положе-ния «I» (включены приборы) в положение «II» (пуск двигателя).

      • удерживайте ключ выключателя стартера до запуска двигателя, но не более

20 секунд. Если двигатель не запустился, повторное включение производите не раньше, чем через одну минуту;

-после запуска двигателя отпустите педаль сцепления и рычаг переключения передач, проверьте работу всех сигнальных ламп и показания приборов (температу-ра охлаждающей жидкости, давление масла в двигателе, напряжение бортовой сети и пр.). Дайте двигателю поработать на малых оборотах до стабилизации давления в рабочем диапазоне приборов. На ИК, комбинации приборов, БКЛ, панели управле-ния БД заднего моста и задним ВОМ, панели системы управления двигателем, ин-формационном мониторе отображаются реально измеренные параметры и состоя-ния работы узлов и систем трактора.

ЗАПРЕЩАЕТСЯ РАБОТА НА ТРАКТОРЕ В ЗАКРЫТЫХ ПОМЕЩЕНИЯХ БЕЗ НЕОБХОДИМОЙ ВЕНТИЛЯЦИИ (ВОЗДУХООБМЕНА). ВЫХЛОПНЫЕ ГАЗЫ МОГУТ СТАТЬ ПРИЧИНОЙ СМЕРТЕЛЬНОГО ИСХОДА!

ЗАПРЕЩАЕТСЯ ЗАПУСКАТЬ ДВИГАТЕЛЬ ПРИ НЕ ЗАПРАВЛЕННЫХ СИСТЕ-МАХ ОХЛАЖДЕНИЯ И СМАЗКИ ДВИГАТЕЛЯ!

ВНИМАНИЕ: КАБИНА ТРАКТОРА ОБОРУДОВАНА ОДНОМЕСТНЫМ СИДЕ-НИЕМ И В НЕЙ ДОЛЖЕН НАХОДИТЬСЯ ТОЛЬКО ОПЕРАТОР!

ВНИМАНИЕ: ЗАПУСК ДВИГАТЕЛЯ И ОПЕРАЦИИ КОНТРОЛЯ ПРИБОРОВ ПРОИЗВОДИТЕ ТОЛЬКО НАХОДЯСЬ НА СИДЕНИИ ОПЕРАТОРА!

ВНИМАНИЕ: ПОМНИТЕ, ЧТО ЗАПУСК ДВИГАТЕЛЯ ВОЗМОЖЕН ТОЛЬКО ПРИ УСТАНОВЛЕННОМ В НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ РЫЧАГЕ ПЕРЕКЛЮЧЕ-НИЯ ПЕРЕДАЧ КП!

ВНИМАНИЕ: ВО ВРЕМЯ ЗАПУСКА НЕ ДОЛЖНО БЫТЬ ЛЮДЕЙ ПОД ТРАК-ТОРОМ, СПЕРЕДИ И СЗАДИ НЕГО, А ТАКЖЕ МЕЖДУ ТРАКТОРОМ И СОЕДИНЕН-НОЙ С НИМ МАШИНОЙ!

ЗАПРЕЩАЕТСЯ ЗАПУСК ДВИГАТЕЛЯ «С БУКСИРА», ТАК КАК МОЖЕТ ПРИ-ВЕСТИ К ВЫХОДУ ДВИГАТЕЛЯ ИЗ СТРОЯ. ПУСК ДВИГАТЕЛЯ ПРОИЗВОДИТЕ ТОЛЬКО С РАБОЧЕГО МЕСТА ОПЕРАТОРА!













Начало движения трактора, переключение КП

ВНИМАНИЕ: ВАШ ТРАКТОР ОБОРУДОВАН ДВИГАТЕЛЕМ С ТУРБОНАДДУВОМ. ВЫСОКИЕ ОБОРОТЫ ТУРБОНАГНЕТАТЕЛЯ ТРЕБУЮТ НАДЕЖНОЙ СМАЗКИ ПРИ ЗА-ПУСКЕ ДВИГАТЕЛЯ. ПОСЛЕ ЗАПУСКА ПРОГРЕЙТЕ ДВИГАТЕЛЬ ДО УСТОЙЧИВОЙ РАБОТЫ НА ОБОРОТАХ КОЛЕНЧАТОГО ВАЛА 1000-1300 МИН1 (В ТЕЧЕНИЕ 2-3

МИН), А ЗАТЕМ ДАЙТЕ ПОРАБОТАТЬ НА ПОВЫШЕННЫХ ОБОРОТАХ, ПОСТЕПЕННО УВЕЛИЧИВАЯ ОБОРОТЫ ДО 1600 МИН1 (НЕ БОЛЕЕ) ДО ДОСТИЖЕНИЯ ТЕМПЕРА-ТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 40. С.

ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ТРАКТОРА, ЕСЛИ ПРИ РАБОТАЮЩЕМ ДВИ-ГАТЕЛЕ ГОРИТ ЛАМПА АВАРИЙНОГО ДАВЛЕНИЯ МАСЛА В ДВИГАТЕЛЕ. НЕМЕД-ЛЕННО ОСТАНОВИТЕ ДВИГАТЕЛЬ.

Перед началом движения определите необходимую скорость движения трак-тора. Диаграммы скоростей тракторов «БЕЛАРУС-922.6» на шинах базовой ком-плектации приведена в инструкционной табличке на правом стекле в кабине и в под-разделе 2.14 «Переключение диапазонов и передач КП».

Чтобы привести трактор в движение, выполните следующее:

  • уменьшите обороты двигателя;

  • выжмите педаль сцепления;

  • установите требуемый диапазон КП с помощью рычага переключения диапа-зонов в соответствии со схемой переключения диапазонов, затем установите жела-емую передачу, для чего переместите рычаг переключения передач КП из нейтрали («N») в одно из положений в соответствии со схемой переключения передач;

-если необходимо, переключите на требуемую ступень редуктор КП. (для тракторов с реверс-редуктором, если необходимо, переключите реверс-редуктор на требуемый ход трактора);

-выключите стояночный тормоз, плавно отпустите педаль сцепления, одно-временно увеличивая подачу топлива. Трактор придет в движение.

ЗАПРЕЩАЕТСЯ НАЧИНАТЬ ДВИЖЕНИЕ С БОЛЬШОЙ ТЯГОВОЙ НАГРУЗКОЙ. ЗАПРЕЩАЕТСЯ ДВИЖЕНИЕ ТРАКТОРА С ОТКРЫТОЙ ДВЕРЬЮ.

ВНИМАНИЕ: ПЕРЕКЛЮЧАЙТЕ ДИАПАЗОНЫ И ПЕРЕДАЧИ КП НА ОСТАНОВЛЕН-НОМ ТРАКТОРЕ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ! ПРИ ВЫПОЛНЕ-НИИ ТРАНСПОРТНЫХ РАБОТ ДОПУСКАЕТСЯ ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ НА ХОДУ СО ВТОРОЙ НА ТРЕТЬЮ И С ТРЕТЬЕЙ НА ВТОРУЮ В ПРЕДЕЛАХ I-ОГО И II-ОГО ДИАПА-ЗОНОВ, А ТАКЖЕ СО ВТОРОЙ НА ЧЕТВЕРТУЮ, С ЧЕТВЕРТОЙ НА ВТОРУЮ, С ТРЕТЕЙ НА ЧЕТВЕРТУЮ И С ЧЕТВЕРТОЙ НА ТРЕТЬЮ В ПРЕДЕЛАХ II-ОГО ДИАПАЗОНА. ПЕРЕ-КЛЮЧЕНИЕ ПРОИЗВОДИТЬ ПРИ ДВИЖЕНИИ ТРАКТОРА НАКАТОМ С ПОЛНОСТЬЮ ВЫЖАТОЙ МУФТОЙ СЦЕПЛЕНИЯ! ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ПЕРВОЙ ПЕРЕДАЧИ, ПЕРЕКЛЮЧЕНИЕ НА ПЕРВУЮ ПЕРЕДАЧУ С БОЛЕЕ ВЫСОКОЙ ПЕРЕДАЧИ, ВКЛЮЧЕ-НИЕ И ВЫКЛЮЧЕНИЕ ПЕРЕДАЧИ ЗАДНЕГО ХОДА ОСУЩЕСТВЛЯЕТСЯ ПОСЛЕ ПОЛ-НОЙ ОСТАНОВКИ ТРАКТОРА И ВЫЖАТОЙ ПЕДАЛИ МУФТЫ СЦЕПЛЕНИЯ!

ВНИМАНИЕ: ДЛЯ ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ПЛАВНО, БЕЗ РЕЗКИХ ТОЛЧКОВ, ПЕ-РЕМЕСТИТЕ РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ СОГЛАСНО СХЕМЕ И УДЕРЖИВАЙТЕ ЕГО В ПОДЖАТОМ ПОЛОЖЕНИИ ДО ПОЛНОГО ВКЛЮЧЕНИЯ ПЕРЕДАЧИ!

ВНИМАНИЕ: ВКЛЮЧЕНИЕ ЧЕТВЕРТОЙ ПЕРЕДАЧИ КП ВОЗМОЖНО ТОЛЬКО ПРИ ВКЛЮЧЕННОМ II-М ДИАПАЗОНЕ КП!

ВНИМАНИЕ: ПЕРЕКЛЮЧЕНИЕ СТУПЕНЕЙ ПОВЫШАЮЩЕГО ЛИБО ПОНИЖАЮ-ЩЕГО РЕДУКТОРА ОСУЩЕСТВЛЯЕТСЯ НА ЛЮБОЙ ПЕРЕДАЧЕ КП НА ОСТАНОВЛЕН-НОМ ТРАКТОРЕ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ! ПРИ ВЫПОЛНЕ-НИИ ТРАНСПОРТНЫХ РАБОТ ДОПУСКАЕТСЯ ПЕРЕКЛЮЧЕНИЕ СТУПЕНИ ПОВЫША-ЮЩЕГО РЕДУКТОРА НА ХОДУ. ПЕРЕКЛЮЧЕНИЕ ПРОИЗВОДИТЬ ПРИ ДВИЖЕНИИ ТРАКТОРА НАКАТОМ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ!

ВНИМАНИЕ: ПЕДАЛЬ СЦЕПЛЕНИЯ СЛЕДУЕТ НАЖИМАТЬ БЫСТРО ДО ОТКАЗА, А ОТПУСКАТЬ ПЛАВНО И ПОСТЕПЕННО. ЭТО СПОСОБСТВУЕТ ЧЕТКОМУ ПЕРЕ-КЛЮЧЕНИЮ ПЕРЕДАЧ И ПЛАВНОМУ ТРОГАНИЮ ТРАКТОРА С МЕСТА. МЕДЛЕННОЕ И НЕПОЛНОЕ НАЖАТИЕ ПЕДАЛИ ПРИВОДИТ К ПРОБУКСОВКЕ СЦЕПЛЕНИЯ И ВЫ-ЗЫВАЕТ ЗАТРУДНИТЕЛЬНОЕ, СО СТУКОМ, ПЕРЕКЛЮЧЕНИЕ ШЕСТЕРЕН В КОРОБКЕ ПЕРЕДАЧ. ПРИ БЫСТРОМ ОТПУСКАНИИ ПЕДАЛИ РЕЗКО УВЕЛИЧИВАЕТСЯ НАГРУЗ-КА НА ТРАНСМИССИЮ И ТРАКТОР НАЧИНАЕТ ДВИГАТЬСЯ РЫВКАМИ. ПРИ ОТПУС-КАНИИ ПЕДАЛИ В КОНЦЕ ХОДА НЕОБХОДИМО СНИМАТЬ НОГУ С ПЕДАЛИ ДЛЯ ВОССТАНОВЛЕНИЯ ЗАЗОРОВ В ГИДРОПРИВОДЕ УПРАВЛЕНИЯ СЦЕПЛЕНИЕМ!

ВНИМАНИЕ:ПРИ ПОЯВЛЕНИИ ОШИБКИ (НЕИСПРАВНОСТИ) В СИСТЕМЕ SCR ПРОИСХОДИТ ВКЛЮЧЕНИЕ СЧЕТЧИКОВ ВРЕМЕНИ ДО АКТИВАЦИИ ОГРАНИЧЕНИЯ КРУТЯЩЕГО МОМЕНТА ДВИГАТЕЛЯ (ЛЕГКОГО ОГРАНИЧЕНИЯ 25% И ТЯЖЕЛОГО ОГРАНИЧЕНИЯ 50%), В ТЕЧЕНИИ ЭТОГО ВРЕМЕНИ ПРИСУТСТВУЮЩИЕ НЕИС-ПРАВНОСТИ ДОЛЖНЫ УСТРАНЕНЫ, ЕСЛИ ПО ИСТЕЧЕНИИ ВРЕМЕНИ НЕИСПРАВ-НОСТИ НЕ БЫЛИ УСТРАНЕНЫ ТО АКТИВИЗИРУЕТСЯ ОГРАНИЧЕНИЕ КРУТЯЩЕГО МОМЕНТА ДВИГАТЕЛЯ!

ВНИМАНИЕ: НА ТРАКТОРАХ, ОБОРУДОВАННЫХ ПОНИЖАЮЩИМ РЕДУКТО-РОМ, ЗАПРЕЩАЕТСЯ:

  • ДЛИТЕЛЬНАЯ РАБОТА ТРАКТОРА НА ПЕРЕДАЧЕ R ЗАДНЕГО ХОДА;

  • ИСПОЛЬЗОВАНИЕ ПЕРЕДАЧИ R ЗАДНЕГО ХОДА В ТЯГОВОМ РЕЖИМЕ.

    НА ТРАКТОРАХ С ПОНИЖАЮЩИМ РЕДУКТОРОМ ВКЛЮЧАЙТЕ ПЕРЕДАЧУ R

    ЗАДНЕГО ХОДА ТОЛЬКО ДЛЯ МАНЕВРИРОВАНИЯ ТРАКТОРА.


    ВНИМАНИЕ: В КП ТРАКТОРА, ОБОРУДОВАННОГО РЕВЕРС-РЕДУКТОРОМ, ОТ-СУТСТВУЕТ ПЕРЕДАЧА ЗАДНЕГО ХОДА. ВЫБОР НАПРАВЛЕНИЯ ДВИЖЕНИЯ ОСУ-ЩЕСТВЛЯЕТСЯ ВКЛЮЧЕНИЕМ СООТВЕТСТВУЮЩЕЙ СТУПЕНИ РЕВЕРС-РЕДУКТОРА!

    ВНИМАНИЕ: ПЕРЕКЛЮЧЕНИЕ СТУПЕНЕЙ РЕВЕРС-РЕДУКТОРА С ПЕРЕДНЕГО ХОДА НА ЗАДНИЙ И С ЗАДНЕГО ХОДА НА ПЕРЕДНИЙ ОСУЩЕСТВЛЯЕТСЯ НА ПЕР-ВОЙ, ВТОРОЙ И ТРЕТЬЕЙ ПЕРЕДАЧАХ I –ОГО И II-ОГО ДИАПАЗОНОВ КП И ТОЛЬКО ПОСЛЕ ПОЛНОЙ ОСТАНОВКИ ТРАКТОРА С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ! ДВИЖЕНИЕ НА ЧЕТВЕРТОЙ ПЕРЕДАЧЕ КП ВОЗМОЖНО ТОЛЬКО ПЕ-РЕДНИМ ХОДОМ!

    ВНИМАНИЕ: ПРИ ТРОГАНИИ ТРАКТОРА С МЕСТА УБЕДИТЕСЬ, ЧТО СТОЯ-НОЧНЫЙ ТОРМОЗ ВЫКЛЮЧЕН!

    ВНИМАНИЕ: НЕ ДЕРЖИТЕ НОГУ НА ПЕДАЛИ СЦЕПЛЕНИЯ В ПРОЦЕССЕ РАБО-ТЫ НА ТРАКТОРЕ, ПОСКОЛЬКУ ЭТО ПРИВЕДЕТ К ПРОБУКСОВКЕ СЦЕПЛЕНИЯ, ЕГО ПЕРЕГРЕВУ И ВЫХОДУ ИЗ СТРОЯ!

    ВНИМАНИЕ: ПРИ ВКЛЮЧЕННОЙ БЛОКИРОВКЕ ДИФФЕРЕНЦИАЛА СКОРОСТЬ ДВИЖЕНИЯ ТРАКТОРА НЕ ДОЛЖНА ПРЕВЫШАТЬ 13 КМ/Ч!

    ВНИМАНИЕ: ПРИ РАБОТЕ НА ДОРОГАХ С ТВЕРДЫМ ПОКРЫТИЕМ НЕОБХО-ДИМО ОТКЛЮЧАТЬ ПРИВОД ПВМ ВО ИЗБЕЖАНИЕ ПОВЫШЕННОГО ИЗНОСА ШИН ПЕРЕДНИХ КОЛЕС!

    ВНИМАНИЕ: ИСПОЛЬЗОВАТЬ ДВИГАТЕЛЬ НА ПОЛНУЮ МОЩНОСТЬ МОЖНО ТОЛЬКО ПРИ ДОСТИЖЕНИИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 70º С!

    ВНИМАНИЕ: НЕ ДОПУСКАЕТСЯ ЭКСПЛУАТАЦИЯ ТРАКТОРА С ПУСТЫМ БА-КОМ ДЛЯ РЕАГЕНТА AdBlue (МОЧЕВИНЫ). ПРИ ПОЯВЛЕНИИ НА ИНФОРМАЦИОН-НОМ МОНИТОРЕ СВЕДЕНИЙ О КРИТИЧЕСКОМ УРОВНЕ РЕАГЕНТА AdBlue (МОЧЕ-ВИНЫ) В БАКЕ НЕОБХОДИМО ЗАПРАВИТЬ БАК РЕАГЕНТОМ AdBlue!

    ВНИМАНИЕ: НЕ РЕКОМЕНДУЕТСЯ ДОПУСКАТЬ ЗАМЕРЗАНИЯ И ПЕРЕГРЕВА ADBLUE – ЭТО СОКРАЩАЕТ СРОК ЕЕ ХРАНЕНИЯ. СИСТЕМА SCR ОБЕСПЕЧИВАЕТ НОРМАЛЬНЫЕ ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ ПРИ ТЕМПЕРАТУРЕ ОКРУЖА-ЮЩЕЙ СРЕДЫ ОТ -40 ДО +40 ºС!












Остановка трактора

Для остановки трактора выполните следующее:

  • уменьшите обороты двигателя;

  • выжмите полностью педаль сцепления;

  • установите рычаг переключения передач в нейтральное положение, рычаг пере-ключения диапазонов КП в положение «I» (пониженный);

  • отпустите педаль сцепления;

  • остановите трактор с помощью рабочих тормозов;

  • включите стояночный тормоз.

ВНИМАНИЕ: ДЛЯ ЭКСТРЕННОЙ ОСТАНОВКИ ТРАКТОРА ОДНОВРЕМЕННО РЕЗКО НАЖМИТЕ НА ПЕДАЛИ СЦЕПЛЕНИЯ И ТОРМОЗОВ!


Остановка двигателя

ВНИМАНИЕ: ПРЕЖДЕ ЧЕМ ОСТАНОВИТЬ ДВИГАТЕЛЬ, ОПУСТИТЕ ОРУДИЯ НА ЗЕМЛЮ, ЕСЛИ ОНИ ПОДНЯТЫ, ДАЙТЕ ДВИГАТЕЛЮ ПОРАБОТАТЬ ПРИ (1000100) МИН-1 В ТЕЧЕНИЕ ОТ 3 ДО 5 МИНУТ. ЭТО ПОЗВОЛИТ СНИЗИТЬ ТЕМПЕРАТУРУ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ!

Для остановки двигателя выполните следующее:

-выжмите педаль сцепления, установите рычаг переключения диапазонов КП в положение «I» (пониженный), отпустите педаль сцепления;

  • установите клавишу управления задним ВОМ в положение «выключено», а ру-коятку переключения заднего ВОМ с независимого на синхронный привод (если включен синхронный привод) установите в положение «нейтраль»;

  • выключите БД заднего моста;

  • рукоятку управления приводом ПВМ установите в положение «ПВМ выключен»;

  • переведите в нейтральное положение рукоятки управления распределителем гидронавесной системы;

  • выключите кондиционер или вентилятор-отопитель;

  • ключ выключателя стартера и приборов переведите из положения «I» в по-ложение «0»;

  • если включен независимый привод заднего ВОМ, рукоятку переключения заднего ВОМ с независимого на синхронный привод установите в положение «нейтраль»;

  • при продолжительной остановке выключите АКБ.

ВНИМАНИЕ: ВЫКЛЮЧАТЬ АКБ НЕОБХОДИМО НЕ РАНЕЕ, ЧЕМ ПО ИСТЕЧЕНИИ ДВУХ МИНУТ ПОСЛЕ ОСТАНОВКИ ДВИГАТЕЛЯ. УКАЗАННЫЙ ПЕРИОД ВРЕМЕНИ НЕОБХОДИМ ДЛЯ ОПОРОЖНЕНИЯ МОДУЛЕЙ И ТРУБОПРОВОДОВ SCR ОТ РЕАГЕНТА И ДЛЯ ФОМИРО-ВАНИЯ ИНФОРМАЦИИ В МОДУЛЕ ПАМЯТИ ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ!

ВНИМАНИЕ: ДЛЯ ЭКСТРЕННОЙ ОСТАНОВКИ ДВИГАТЕЛЯ КЛЮЧ ВЫКЛЮЧАТЕ-ЛЯ СТАРТЕРА И ПРИБОРОВ ПЕРЕВЕДИТЕ ИЗ ПОЛОЖЕНИЯ «I» В ПОЛОЖЕНИЕ «0»!









Высадка из трактора

Высадка из трактора, кроме аварийных ситуаций осуществляется через левую дверь кабины. Правила высадки из трактора при аварийных ситуациях приведены в пункте 3.5.3 подраздела 3.5 «Действия в экстремальных условиях».

Покидая трактор, убедитесь, что все действия, перечисленные в подразделе

      1. «Остановка двигателя» выполнены, навесные устройства трактора и агрегати-руемых машин опущены.














        Использование ВОМ трактора Беларус 922.6

        Правила включения и выключения заднего вала отбора мощности приведены в подразделе 2.16 «Управление задним валом отбора мощности».

        Контроль за работой заднего вала отбора мощности осуществляется по инди-катору комбинированному, как указано в подразделе 2.8.2 «Принцип работы и назначение указателей индикатора комбинированного».

        Правила агрегатирования заднего ВОМ с различными видами сельхозмашин и оборудования приведены в разделе 4 «Агрегатирование».

        ВНИМАНИЕ: ПРИ РАБОТЕ С ВОМ, СОБЛЮДАЙТЕ ВСЕ МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ВОМ, ПЕРЕЧИСЛЕННЫЕ В НАСТОЯЩЕМ РУКОВОДСТВЕ!

        ВНИМАНИЕ: ДЛЯ ИСКЛЮЧЕНИЯ УДАРНЫХ НАГРУЗОК ВКЛЮЧЕНИЕ ЗАДНЕГО ВОМ ОСУЩЕСТВЛЯЕТСЯ НА БЛИЗКИХ К МИНИМАЛЬНЫМ ОБОРОТАХ ДВИГАТЕЛЯ (ОТ 1000 ДО 1100 МИН-1), ЗАТЕМ ОБОРОТЫ ДВИГАТЕЛЯ НЕОБХОДИМО УВЕЛИЧИТЬ!

        На задний ВОМ трактора установлен хвостовик ВОМ 1 (6 шлиц, 540 мин-1). По заказу в ЗИП трактора могут прикладываться хвостовик ВОМ 1с (8 шлиц, 540 мин-1) и ВОМ 2 (21 щлиц, 1000 мин-1).

        Хвостовики заднего вала отбора мощности тракторов «БЕЛАРУС-922.6» по конструктивному исполнению и расположению соответствуют нормативным доку-ментам и стандартам, распространяющимся на валы отбора мощности сельскохо-зяйственных тракторов.


        Таблица 3.2.1 – Режимы работы заднего ВОМ


        Привод ВОМ


        Тип хвостовика

        Частота вращения, мин-1

        ВОМ

        коленчатого вала двигателя


        Независимый

        ВОМ 1с

        540

        2080

        ВОМ 1

        540

        2080

        ВОМ 2

        955

        2200

        Синхронный при установ-ленных задних шин 18.4R34

        ВОМ 1с ВОМ 1

        ВОМ 2


        -3,36 об/метр пути


        Частота вращения хвостовика ВОМ при номинальной частоте коленчатого ва-ла двигателя 2200 мин-1 (при включенном независимом приводе):

        ВОМ 1с -571 мин-1; ВОМ 1 -571 мин-1;

        ВОМ 2 -955 мин-1.

        Мощность, передаваемая хвостовиками 1с / 1 / 2 заднего ВОМ и максимально допустимый момент на хвостовики ВОМ 1с / 1 / 2 тракторов «БЕЛАРУС-922.6» указа-на в таблице 3.2.2.

        Таблица 3.2.2

        Тип хвостовика ВОМ

        Мощность, передаваемая хво-стовиком ВОМ на Б-922.6, кВт, не более

        Максимально допустимый момент на хвостовик ВОМ Б-922.6, Н·м

        ВОМ 1с

        59,4

        1050

        ВОМ 1

        59,4

        1050

        ВОМ 2

        59,4

        567


        При работе с задним ВОМ в синхронном режиме необходимо учитывать следующее:

        • хвостовик ВОМ вращается только тогда, когда движется трактор;

        • рабочая скорость движения трактора в составе МТА должна быть не более 8 км/ч;

        • направление вращения хвостовика ВОМ (при взгляде на торец хвостовика ВОМ) различно при движении трактора вперед и назад: вперед – по часовой стрел-ке, назад – против часовой стрелки.

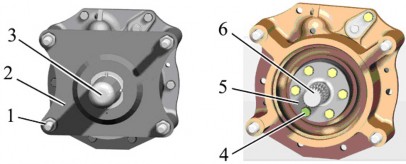

          Для работы с ВОМ, снимите защитный колпак 3 (рисунок 3.2.1), закрывающий хвостовик 6. Для этого необходимо сжать колпак у основания и потянуть его вниз и на себя. После окончания работы с ВОМ обязательно установите защитный колпак на место, для чего необходимо надеть колпак на хвостовик и надавить на него в продольном направлении до надежной фиксации колпака в отверстия плиты 2.

          Если колпак закреплен болтами, то для работы с ВОМ снимите защитный колпак, закрывающий хвостовик, для чего отверните два болта крепления. После окончания работы с ВОМ обязательно установите защитный колпак на место, закрутив оба болта.



          1 – гайка; 2 – плита; 3 – колпак; 4 – болт; 5 – пластина; 6 – хвостовик. Рисунок 3.2.1 – Снятие защитного колпака и замена хвостовика ВОМ


          Для замены хвостовика ВОМ выполните следующие операции:

        • отверните четыре гайки 1, снимите плиту 2 с колпаком 3;

        • отверните шесть болтов 4, снимите пластину 5 и достаньте хвостовик 6;

        • установите другой хвостовик в шлицевое отверстие, предварительно смазав консистентной смазкой центрирующий поясок, установите пластину 5, заверните болты 4, установите плиту 2 и закрепите ее гайками 1.













        Выбор оптимального внутреннего давления в шинах в зависимости от условий работы и нагрузки на оси трактора

        1. Выбор оптимального внутреннего давления в шинах в зависимости от условий работы и нагрузки на оси трактора

          Выбор оптимального давления воздуха в шинах колесных тракторов и степень его влияния на тягово-сцепные свойства зависят от типа почвы и нагрузки, действу-ющей на оси трактора. Давление воздуха в шинах влияет на опорное пятно контакта колеса c почвой и, в зависимости от почвенных условий, сказывается на его тягово-сцепных качествах и производительности трактора в работе. Нормы нагрузок на ши-ны для выбора режима работы при различных внутренних давлениях и скоростях устанавливаются изготовителем шин и приведены в таблице 3.2.3.

          Величина давления зависит от скорости движения и весовых нагрузок на мо-сты трактора, создаваемых массой агрегатируемых машин с учетом собственной эксплуатационной массы трактора и балласта, а также условий работы.

          Внутреннее давление в шинах для каждого конкретного случая агрегатирова-ния трактора разное. Поэтому при изменении условий эксплуатации трактора необ-ходимо проверять и, при необходимости, корректировать величину давления в ши-нах. Несоблюдение норм давления значительно уменьшает срок эксплуатации шин.

          Эксплуатация трактора с установленным давлением в шинах ниже нормы приводит к возникновению следующих неисправностей колес:

          • проворот шин на ободьях;

          • перетирание борта шины о закраину обода;

          • появление трещин на боковинах шин;

          • расслоение или излом каркаса шины;

          • вырыв вентиля шины (для камерных шин);

            Эксплуатация с установленным давлением в шинах выше нормы приводит к возникновению следующих неисправностей колес:

          • заметный повышенный износ шин;

          • растяжение слоев каркаса и понижение эластичности шин;

          • увеличенная пробуксовка колес;

          • повышенная чувствительность к ударам и порезам.

          Работа с перегрузкой, заключающаяся в превышении максимальной грузо-подъемности шин (для данного давления и скорости) и мостов трактора – причина отказов и повреждений не только ходовой системы (разрыва каркаса шин и др.), но и других узлов и деталей трактора, что может также привести к авариям и уменьшению срока службы трактора в целом.

          ВНИМАНИЕ: ВСЕГДА УСТАНАВЛИВАЙТЕ ДАВЛЕНИЕ В ШИНАХ С УЧЕТОМ ДЕЙСТВУЮЩИХ ДЛЯ ВЫПОЛНЯЕМОГО ВИДА РАБОТ НАГРУЗОК И СКОРОСТЕЙ!

          Выбрать правильно давление в шинах, а также установить необходимость балластирования, массу и тип балласта можно только определив величину нагрузок на оси трактора.

          Точную величину нагрузки в конкретном случае использования трактора, при-ходящуюся на передние или задние колеса трактора, можно определить только пу-тем практического взвешивания трактора с агрегатируемой машиной.

          Методика определения нагрузки на передние и задние колеса трактора путем взвешивания представлена в разделе 4 «Агрегатирование».

          Для проверки давления в шинах используйте манометр МД-214 ГОСТ 9921-81 для контроля давления накачки шин (допускается использовать другие приборы кон-троля давления накачки шин с метрологическими характеристиками, аналогичными манометру МД-214).

          Нормы нагрузок на одинарные шины тракторов «БЕЛАРУС-922.6» для выбора эксплуатационных режимов работы при различных скоростях и внутренних давлениях в шинах представлены в таблице 3.2.3.

          Таблица 3.2.3


          Шина

          Индекс нагрузки**

          Символ скорости**

          Скорость, км/ч

          Нагрузка на шину, кг, при внутреннем давлении, кПа

          80

          100

          120

          140

          160

          200

          210


          360/70R24


          122


          A8

          10

          1500

          1635

          1775

          1910

          2045

          2250

          20

          30

          1340

          1165

          1450

          1265

          1580

          1375

          1720

          1500

          1845

          1605

          (190

          КПа)

          40

          1090

          1180

          1285

          1400

          1500


          13.6-20


          120


          A8

          10*

          1530

          1650

          1800

          1950

          2100

          20

          30

          1250

          1090

          1350

          1175

          1475

          1280

          1595

          1390

          1720

          1495

          40

          1020

          1100

          1200

          1300

          1400


          11.2R24


          114


          A8

          10*

          1275

          1395

          1515

          1650

          1770

          20

          30

          1045

          905

          1140

          995

          1240

          1080

          1350

          1175

          1450

          1260

          40

          850

          930

          1010

          1100

          1180


          18.4R34

          Ф-11


          144


          А8

          10*

          3030

          3330

          3615

          3915

          4200

          20

          30

          2480

          2160

          2730

          2375

          2960

          2575

          3210

          2790

          3440

          2995

          40

          2020

          2220

          2410

          2610

          2800


          15.5R38


          134


          А8

          10*

          2130

          2430

          2715

          2960

          3180

          20

          30

          1745

          1515

          1990

          1730

          2225

          1935

          2425

          2110

          2605

          2265

          40

          1420

          1620

          1810

          1975

          2120


          16.9R30


          137


          А8

          10*

          2250

          2550

          2850

          3150

          3450

          20

          30

          1845

          1605

          2090

          1815

          2330

          2030

          2580

          2245

          2825

          2460

          40

          1500

          1700

          1900

          2100

          2300


          11.2R42


          126


          A6

          10*

          1250

          1425

          1595

          1735

          1860

          2135

          2380

          20

          1070

          1220

          1365

          1485

          1600

          1830

          2040

          30

          895

          1020

          1140

          1240

          1335

          1525

          1700

          (240

          кПа)


          9.5-42


          116


          A6

          10*

          990

          1130

          1270

          1385

          1490

          1700

          1750

          20

          850

          970

          1090

          1180

          1275

          1460

          1500

          30

          710

          810

          910

          990

          1065

          1220

          1250

          * -Внутреннее давление должно быть увеличено на 25%.

          ** Индекс нагрузки и символ скорости указаны на боковине шины.

          Нормы нагрузок приведены для шин с указанным индексом нагрузки и символом скорости.

          Давление должно устанавливаться в «холодных» шинах.

          Допускаемые предельные отклонения в шинах – (±10 кПа) по показаниям мано-

          метра.


          При выполнении работ, требующих больших тяговых усилий на крюке, устанавли-

          вайте давление как для скорости 30 км/ч. При транспортных работах на дорогах с твер-дым покрытием увеличьте давление на 30 кПа, но не более чем до 160 кПа (для шин 18.4R34, 15.5R38) и до 190 кПа (для шины 360/70R24).

          При увеличении объема транспортных работ до 60% гарантийный срок службы шины в пределах гарантийного срока хранения уменьшается на 30%.

          Работа трактора со сдвоенными задними шинами допускается только при скоро-сти до 20 км/ч.

          Максимально допускаемые нагрузки указаны на одинарные шины. Суммарная до-пускаемая нагрузка на пару шин при сдваивании составляет 1,7G, где G – допускаемая нагрузка на одинарную шину согласно таблице 3.2.3.

          При сдваивании давление в шинах наружных колес должно быть в 1,2 -1,25 раза ниже, чем во внутренних.

        2. Накачивание шин

          Накачивание шин производите через клапан отбора воздуха регулятора давления

          1 (рисунок 3.2.2), для чего выполните следующие операции:

          • выпустите воздух из баллона 3 пневмосистемы через клапан удаления кон-денсата;

          • отвинтите гайку-барашек 2 штуцера клапана отбора воздуха;

          • присоедините шланг для накачки шин к штуцеру отбора воздуха и к вентилю шины;

          • запустите двигатель и накачайте шину до требуемого давления, контролируя его манометром МД-214 ГОСТ 9921-81 (или манометром с аналогичными метрологическими характеристиками);

          • отсоедините шланг от вентиля шины и штуцера клапана отбора воздуха;

          • наверните гайку-барашек на штуцер клапана отбора воздуха.

ВНИМАНИЕ: ПРИ ПОВЫШЕНИИ ДАВЛЕНИЯ В БАЛЛОНЕ ДО 0,77 МПА КОМ-ПРЕССОР ПЕРЕКЛЮЧАЕТСЯ РЕГУЛЯТОРОМ ДАВЛЕНИЯ НА ХОЛОСТОЙ ХОД И НАКАЧКА ШИН АВТОМАТИЧЕСКИ ПРЕКРАЩАЕТСЯ. ПОЭТОМУ ПЕРИОДИЧЕСКИ КОНТРОЛИРУЙТЕ ДАВЛЕНИЕ ПО УКАЗАТЕЛЮ НА ЩИТКЕ ПРИБОРОВ И, ЕСЛИ НЕОБХОДИМО, СНИЖАЙТЕ ЕГО ЧЕРЕЗ КЛАПАН УДАЛЕНИЯ КОНДЕНСАТА!



1 – регулятор давления; 2 – гайка-барашек; 3 – баллон пневмосистемы.

Рисунок 3.2.2 – Накачивание шин


На тракторах с неустановленным приводом тормозов прицепа накачивание шин производится через клапан для накачки шин, который расположен на пневмокомпрессоре.

Накачивание шин через клапан для накачки шин производите следующим образом:

  • отверните гайку-барашек или снимите колпачок 2 (рисунок 3.2.3) штуцера 3;

  • присоедините шланг для накачки шин к штуцеру 3 отбора воздуха и к вентилю шины;

  • включите пневмокомпрессор 1 и накачайте шину до требуемого давления, кон-тролируя его шинным манометром;

  • отсоедините шланг от вентиля шины и штуцера клапана отбора воздуха;

  • выключите пневмокомпрессор 1 и заверните гайку-барашек или установите кол-пачок 2 на штуцер 3 клапана для накачки шин 4.

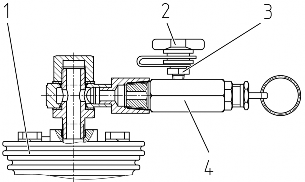

1 – пневмокомпрессор; 2 – гайка-барашек или колпачок; 3 – штуцер; 4 – клапан для накачки шин.

Рисунок 3.2.3 – Установка клапана для накачки шин













Формирование колеи задних колес трактора Беларус 922.6

  1. Формирование колеи задних колес, установленных на клеммовых ступицах Изменение колеи задних колес, при установке шин базовой комплектации 18.4R34, производите перемещением ступицы с колесом по полуоси и перестанов-

    кой колес с одного борта на другой, как показано на рисунке 3.2.4.



    Рисунок 3.2.4 – Варианты установки колеи задних колес посредством переста-новки колес с одного борта на другой

    Таблица 3.2.4 – Варианты установки колеи задних колес (клеммовые ступицы)

    Типоразмер шин

    Вариант

    (рисунок 3.2.4)

    Размер колеи «К»,

    мм

    Установочный размер от торца ступицы до торца полуоси «Н», мм

    18.4R34

    А

    К(А)

    1500…1600

    50…0

    Б

    К(Б)

    1800…2100

    164…14

    ВНИМАНИЕ: В СОСТОЯНИИ ПОСТАВКИ С ЗАВОДА ЗАДНИЕ КОЛЕСА УСТА-НОВЛЕНЫ НА КОЛЕЮ ПО ВАРИАНТУ А (РИСУНОК 3.2.4)!

    Для изменения колеи задних колес выполните следующие операции:

    • установите трактор на ровной площадке, установите упоры под передние и задние колеса, очистите полуоси от грязи;

    • поддомкратьте соответствующий рукав полуоси;

    • отверните гайки 1 (рисунок 3.2.5) крепления колеса и снимите колеса;

    • отпустите на 3...5 оборотов четыре болта 2 ступиц задних колес;

    • передвиньте ступицу в ту или другую сторону для получения требуемой ширины;

    • затяните четыре болта 2 крепления ступицы. Болты 2 затягивать равномерно и поочередно «восьмеркой» Окончательный момент затяжки болтов 2 – от 300 до 400 Н·м;

    • установите колесо и затяните гайки 1 моментом от 300 до 350 Н·м;

    • повторите операции на противоположном колесе.



    1 – гайки крепления колеса к ступице; 2 – болты крепления ступицы к полуоси.

    Рисунок 3.2.5 – Установка колеи задних колес, установленных на клеммовых ступицах

    Проверьте затяжку гаек крепления колес и болтов крепления ступиц после первого часа работы, после первых восьми -десяти часов работы и каждые после-дующие 125 часов работы.

    Пользуйтесь таблицей 3.2.5 и рисунком 3.2.6 для определения ширины колеи путем измерения расстояния «А» от конца полуоси до торца ступицы.


    Рисунок 3.2.6 –Колея задних колес

    Таблица 3.2.5 – Варианты установки колеи задних колес на клеммовых ступицах


    Ширина колеи L, мм

    Расстояние «А», мм

    1500

    50

    1600

    0

    1800

    164

    1900

    114

    2000

    64

    2100

    14

    Примечание – Для получения информации о правилах установки колеи зад-них колес на шинах альтернативных комплектаций обратитесь к Вашему дилеру.

  2. Формирование колеи задних колес, установленных на конических ступицах По заказу задние колеса трактора могут быть установлены на конических сту-

    пицах, которые состоят из разрезных конусных вкладышей 3 и 4 (рисунок 3.2.7) и корпуса ступицы 2.

    При установке ступицы на полуось болты 1 затянуть крутящим моментом от 360 до 380 Н·м в последовательности 1, 2, 3, 4, 5, 6 (рисунок 3.2.4б). После установ-ки колеса на ступицу болты 1 затянуть крутящим моментом от 360 до 400 Н·м в по-следовательности 1, 2, 3, 4, 5, 6.

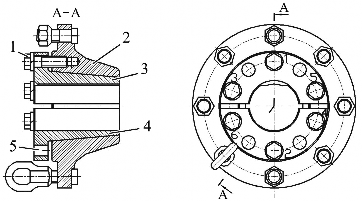

    а) Состав ступицы б) Схема затяжки болтов крепления ступицы к полуоси

    1 – стяжные болты; 2 – корпус ступицы; 3 – верхний вкладыш; 4 – нижний вкладыш; 5 – демонтажные отверстия.

    Рисунок 3.2.7 – Коническая ступица заднего колеса

    Изменение колеи задних колес, при установке шин базовой комплектации 18.4R34, производите перемещением ступицы с колесом по полуоси и перестанов-кой колес с одного борта на другой.

    Для изменения колеи задних колес выполните следующие операции:

    • установите трактор на ровной площадке, установите упоры под передние и задние колеса, очистите полуоси от грязи;

    • поддомкратьте соответствующий рукав полуоси;

    • отверните гайки крепления колеса и снимите колесо;

    • ослабьте на три полных оборота два стяжных болта 1 (рисунок 3.2.7) вкла-дышей 3 и 4 (по одному на каждом вкладыше). Остальные стяжные болты выверни-те. Снимите с демонтажных отверстий заглушки. Вверните в демонтажные резьбо-вые отверстия болты, вывернутые из вкладышей;

    • если выпрессовка вкладышей с помощью демонтажных болтов 1 невозможна, залейте керосин или другую проникающую жидкость в места разъема вкладышей с корпусом ступицы, выждите некоторое время и затем ввинчивайте демонтажные бол-ты, одновременно постукивая по корпусу ступицы, до полной выпрессовки вкладышей;

    • переместите ступицу на требуемую колею (пользуйтесь таблицей 3.2.6 для установки колеи «К» (рисунок 3.2.4) путем измерения размера «L» от торца полуоси до торца вкладыша);

    • выверните стяжные болты из демонтажных отверстий и вверните их в вкла-дыши. Затяните болты моментом от 360 до 380 Н·м в последовательности 1, 2, 3, 4,

      5, 6 (рисунок 3.2.7б);

    • установите колесо на ступицу, гайки крепления колеса затяните моментом от

    300 до 350 Н·м, установите на место заглушки;

    • установите аналогично колею другого колеса;

    • после установки колеса на ступицу стяжные болты 1 (рисунок 3.2.7) затяните моментом от 360 до 400 Н·м в последовательности 1, 2, 3, 4, 5, 6;

    • проверьте и подтяните стяжные болты и гайки крепления колес после перво-го часа работы, после первых восьми -десяти часов работы и каждые последующие 125 часов работы.

    ВНИМАНИЕ: ПОСЛЕ ЗАТЯЖКИ БОЛТОВ ПРОВЕРЬТЕ, ЧТОБЫ ТОРЦЫ ВЕРХНЕГО И НИЖНЕГО ВКЛАДЫШЕЙ ВЫСТУПАЛИ ОДИН ОТНОСИТЕЛЬНО ДРУ-ГОГО НА ВЕЛИЧИНУ НЕ БОЛЕЕ 2 ММ!

    Таблица 3.2.6 – Варианты установки колеи задних колес (конические ступицы)


    Типоразмер шин

    Вариант

    (рисунок 3.2.4)

    Размер колеи « К», мм

    Установочный размер от торца ступицы до торца полуоси «Н», мм

    18.4R34

    А

    К(А)

    1500…1600

    69…19

    Б

    К(Б)

    1800…2100

    183…33


    ВНИМАНИЕ: В СОСТОЯНИИ ПОСТАВКИ С ЗАВОДА ЗАДНИЕ КОЛЕСА УСТА-НОВЛЕНЫ НА КОЛЕЮ ПО ВАРИАНТУ А (РИСУНОК 3.2.4)!

    Примечание – Для получения информации о правилах установки колеи зад-них колес на шинах альтернативных комплектаций обратитесь к Вашему дилеру.











Сдваивание задних колес трактора Беларус 922.6

С целью улучшения тягово-сцепных качеств трактора при работе с тяжелыми сельхозмашинами на почвах с малой несущей способностью предусматривается сдваивание задних колес с применением проставок.

Для получения информации о правилах сдваивания задних колес и эксплуа-тационных ограничениях тракторов со сдвоенными задними колесами обратитесь к Вашему дилеру.













Формирование колеи передних колес трактора Беларус 922.6

Изменение колеи передних колес осуществляется ступенчато, как перестанов-кой колес с борта на борт, так и за счет изменения положения диска колеса относи-тельно обода.

Колея по передним колесам может иметь следующие значения в мм: 1415, 1515, 1585, 1685, 1735, 1835, 1900, 2000 (для короткой балки), и 1535, 1635, 1705,

1805, 1855, 1955, 2020, 2120 (для длинной балки).

Схемы установки и размеры колеи для шин 360/70R24 (базовая комплектация) приведены в таблице 3.2.7.


Таблица 3.2.7 – Изменение колеи передних колес



Варианты установки диска и обода


Вылет дис-ка Х, мм

Колея трактора К, мм

(шина 360/70R24)


Описание способа установки

Короткая балка

Длинная балка

Стандартная установка диска с перестановкой обода





+140


1415


1535


Основное положение. Диск сопрягается внут-ренней поверхностью с фланцем редуктора, и расположен с наружной стороны опоры колеса





+90


1515


1635

Состояние поставки с завода.

Производится переста-новка обода относитель-но диска. Опора сопря-гается с диском внутрен-ней поверхностью





-18


1735


1855


Производится поворот обода на 180 град. Диск сопрягается с внутрен-ней поверхностью опоры





-68


1835


1955


Производится поворот обода на 180 град. Диск сопрягается с наружной поверхностью опоры

Окончание таблицы 3.2.7


Варианты установки диска и обода


Вылет дис-ка Х, мм

Колея трактора К, мм

(шина 360/70R24)


Описание способа установки

Короткая балка

Длинная балка

Перестановка диска и обода




+56


1585


1705


Диск сопрягается с наружной поверхностью опоры




+6


1685


1805


Диск сопрягается с внут-ренней поверхностью опоры




-102


1900


2020


Производится поворот обода на 180 град. Диск сопрягается с внутрен-ней поверхностью опоры




-152


2000


2120


Производится поворот обода на 180 град. Диск сопрягается с наружной поверхностью опоры

Для установки требуемой колеи выполните следующие операции:

  • затормозите трактор стояночным тормозом. Положите упоры спереди и сзади задних колес;

  • поднимите домкратом переднюю часть трактора (или поочередно передние ко-леса), обеспечив просвет между колесами и грунтом;

  • для получения колеи за счет переворота колеса с борта на борт, без изменения положения диска относительно обода отверните гайки крепления диска колеса к фланцу редуктора, снимите колеса и поменяйте с борта на борт;

  • для получения колеи за счет изменения положения диска относительно обода на снятых колесах с трактора, отверните гайки крепления обода колеса к диску и в зави-симости от требуемой колеи установите соответствующее взаимное расположение обо-да и диска так, как показано на схеме в таблице 3.2.7.

  • при установке колес обратите внимание на то, чтобы направление вращения ко-лес совпадало с направлением стрелки на боковине шины.

Момент затяжки гаек крепления дисков к фланцам редукторов – от 200 до 250 Н·м; Момент затяжки гаек дисков к кронштейнам ободьев от 180 до 240 Н·м.

ВНИМАНИЕ: ПОСЛЕ УСТАНОВКИ КОЛЕС ПРОВЕРЯЙТЕ ЗАТЯЖКУ ГАЕК ПОСЛЕ ПЕРВОГО ЧАСА РАБОТЫ, ЧЕРЕЗ 10 ЧАСОВ РАБОТЫ И КАЖДЫЕ ПОСЛЕДУЮЩИЕ 125 ЧАСОВ РАБОТЫ!

ВНИМАНИЕ: ПОСЛЕ ИЗМЕНЕНИЯ ШИРИНЫ КОЛЕИ ПЕРЕДНИХ КОЛЕС ВЫ-ПОЛНЯЙТЕ ПРОВЕРКУ И РЕГУЛИРОВКУ СХОДИМОСТИ ПЕРЕДНИХ КОЛЕС. ПЕРЕД ПРОВЕРКОЙ СХОДИМОСТИ ОБЯЗАТЕЛЬНО ВЫПОЛНИТЕ ПРОВЕРКУ И, ЕСЛИ НЕОБХОДИМО, РЕГУЛИРОВКУ ЛЮФТОВ В ШАРНИРАХ РУЛЕВЫХ ТЯГ!

Примечание – Если на тракторе по заказу установлены иные шины передних колес, для уточнения возможных вариантов установки колеи передних колес обратитесь к Вашему дилеру!













Меры безопасности при работе трактора Беларус 922.6

  1. Общие меры безопасности при работе трактора

    Кабина соответствует категории 2 по EN 15695-1:2009. Кабина этой категории обеспечивает защиту от пыли, но не от аэрозолей и испарений – трактор не должен использоваться при условиях, требующих защиты от аэрозолей и испарений.

    Кабина трактора соответствует I-му уровню защиты оператора от падающих предметов (FOPS) по ГОСТ Р ИСО 3449-2009.

    Не работайте на тракторе в закрытом помещении без необходимой вентиля-ции. Выхлопные газы могут стать причиной смертельного исхода.

    Запуск и эксплуатация трактора с открытой облицовкой не допускается. Запрещается при работающем двигателе открывать облицовку трактора.

    Не запускайте двигатель находясь вне рабочего места оператора. При запуске двигателя и манипулировании органами управления всегда находитесь в кабине на сиденьи оператора.

    Не запускайте двигатель методом буксировки.

    Перед пуском двигателя должен быть включен стояночный тормоз, задний вал отбора мощности должен быть выключен, рычаг переключения передач КП – в по-ложении «Нейтраль».

    Во время запуска не должно быть людей под трактором, спереди и сзади него, а также между трактором и соединенной с ним машиной или прицепом.

    Прежде чем начать движение, предупредите сигналом окружающих и работа-ющих на прицепных машинах, убедитесь в выключении стояночного тормоза и плав-но начните движение.

    На транспортных работах пользуйтесь привязными ремнями (поставляются по заказу).

    Присутствие в кабине пассажира при работе трактора категорически запреща-

    ется.


    Не покидайте трактор, находящийся в движении.

    При выполнении транспортных работ соблюдайте правила дорожного движе-

    ния, принятые на территории страны использования трактора.

    Движение тракторного агрегата по скользким дорогам с включенной автомати-ческой БД производите при скорости не более 10 км/ч.

    При использовании трактора на транспортных работах выполните следующее:

    • установите колею передних колес (1530±20) и задних колес (1800±20) мм.

    • проверьте работу тормозов; сблокируйте педали тормозов, проверьте и при необходимости отрегулируйте тормоза на одновременность действия;

    • проверьте работу стояночного тормоза;

    • проверьте состояние приборов световой и звуковой сигнализации; транспортные прицепы должны иметь жесткие сцепки и, кроме того, соединяться страховочной цепью или тросом;

    • никогда не спускайтесь с горы с выключенной передачей. Двигайтесь на од-ной передаче как на гору, так и с горы;

    Запрещается работать с прицепом без автономных тормозов, если его масса превышает половину общей фактической массы трактора. Чем быстрее Вы движе-тесь и чем больше буксируемая масса, тем больше должна быть дистанция без-опасности.

    Запрещается движение трактора со сдвоенными колесами по дорогам общего пользования!

    Перевозка людей в прицепах запрещена.

    Перед началом работы с прицепом включите пневмокомпрессор, проверьте состояние пневмопривода тормозов прицепа, давление воздуха в системе. Обнару-женные неисправности устраните. Обязательно подсоедините пневмопривод тормо-зов прицепа. Подсоединение соединительной головки прицепа к соединительной го-ловке трактора выполняйте при включенном стояночном тормозе.

    Не работайте под поднятыми сельскохозяйственными орудиями. При дли-тельных остановках не оставляйте навесное орудие в поднятом положении.

    Агрегатируемые с трактором прицепы должны иметь тормозную систему, обеспечивающую:

    • торможение прицепа на ходу;

    • включение тормоза при отсоединении прицепа от трактора;

    • удержание прицепа при стоянке на склонах;

    • предупреждение толкающего действия прицепа на трактор при резком изме-нении скорости движения.

    Прицеп должен быть соединен с трактором страховочной цепью.

    На скорости от 3 до 5 км/ч необходимо проверить работу тормозной системы тракторного поезда.

    Скорость движения на подъездных путях и проездах должна быть не более 10 км/ч. При погрузке (разгрузке) прицепа трактор затормозите стояночным тормозом.

    При движении трактора по дорогам общего пользования должен быть включен проблесковый маяк, если он установлен.

    Не останавливайте трактор на склонах. При необходимости остановки затор-мозите трактор стояночным тормозом.

    При работе на склонах увеличьте колею трактора до максимальной.

    При работе на склонах более 20° необходимо обеспечить максимальную уста-новку колеи задних колес.

    Перед выходом из кабины выключите задний ВОМ, остановите двигатель, включите стояночный тормоз и извлеките ключ включателя стартера.

    Если двигатель или рулевое управление отказали в работе, немедленно оста-новите трактор. Помните, что при остановленном двигателе для управления тракто-ром к рулевому колесу необходимо приложить значительно большее усилие.

    При появлении неисправности немедленно остановите трактор и устраните неисправность.

    Не допускайте подтеканий электролита, охлаждающей жидкости, топлива, масла и тормозной жидкости.

    Правильно используйте летние и зимние сорта топлива. Заправляйте топлив-ный бак в конце каждого дня для уменьшения ночной конденсации влаги. Применяй-те на тракторе только рекомендованные настоящим руководством топлива, масла и смазки. Использование других смазочных материалов категорически запрещается.

    Запрещается отключать систему электрооборудования выключателем

    «массы» при работающем двигателе.

    Работу трактора в темное время суток производите при включенных исправ-ных приборах освещения.

    Ваш трактор, если он неправильно используется, может быть опасным как для Вас, так и для посторонних лиц. Не используйте оборудование, не предназначенное для установки на трактор.

    Убедитесь в правильной установке любого дополнительного оборудования или вспомогательных устройств и в том, что они предназначены для использования с Вашим трактором.

    Чтобы избежать опрокидывания, соблюдайте следующие меры предосторож-ности при работе трактора:

    • выбирайте безопасную скорость, соответствующую дорожным условиям, особенно при езде по пересеченной местности, при переезде канав, уклонов и при резких поворотах;

    • скорость движения на поворотах допускайте не более 5 км/ч, при скользкой дороге – 3 км/ч.

    • спуск с горы производите на первой или второй передаче.

    Примечание – Приведенный перечень мер предосторожностей не является исчерпывающим. Чтобы избежать опрокидывания всегда проявляйте осторожность при работе на тракторе.

    Запрещается использовать трактор на работах, где возможно опрокидывание трактора.

    Не допускайте работу на тракторе с неисправными контрольно-измерительными приборами.

    Накачивать шины без контроля давления не допускается.

    При агрегатировании трактора с сельхозмашинами дополнительно выполняй-те требования безопасности по эксплуатации этих машин.

    Перед навешиванием на трактор сельскохозяйственных машин убедитесь в чистоте и исправности автозахватов нижних и верхней тяг ЗНУ. Работа с неисправ-ными автозахватами, внутренними полостями автозахватов забитыми грязью и по-сторонними частицами не допускается.

    Если передняя часть трактора отрывается от земли при навешивании на механизм задней навески тяжелых машин, установите балластные передние грузы.

    Не работайте под поднятыми сельскохозяйственными орудиями. При длительных остановках не оставляйте навесное орудие в поднятом положении.

    Перед подъемом и опусканием навесного сельскохозяйственного орудия, а также при поворотах трактора предварительно убедитесь в том, что нет опасности кого-либо задеть или зацепить за какое либо препятствие.

    Опускайте навесную и полунавесную машину в рабочее положение и подни-майте ее в транспортное положение только при прямолинейном движении агрегата.

    Во избежание поломок трактора или сельхозмашины, транспортные переезды и повороты тракторного агрегата с поднятой сельхозмашиной производите только убедившись, что задний ВОМ выключен.

    При сцепке с трактором и навеске на него сельхозмашин и орудий прицепщик должен находиться на безопасном расстоянии до полной остановки. Сцепку (навес-ку) следует начинать только после сигнала оператора.

    При присоединении карданного привода машины к заднему ВОМ, выключите задний ВОМ, затормозите трактор стояночным тормозом и выключите двигатель.

    После отсоединения машин с приводом от заднего ВОМ снимите карданный привод и закройте хвостовик ВОМ защитным колпаком.

    Карданные валы, передающие вращение от заднего ВОМ трактора на рабо-чие органы агрегата, должны быть ограждены.

    При работе со стационарными машинами, приводимыми от заднего ВОМ, все-гда включайте стояночный тормоз и блокируйте задние колеса спереди и сзади. Убедитесь в надежном закреплении машины.

    Убедитесь в установке ограждений хвостовиков заднего ВОМ и, если ВОМ не используется, установите на место колпак хвостовика ВОМ.

    Не носите свободную одежду при работе с задним ВОМ или вблизи вращаю-щегося оборудования.

    Во избежание поломок трактора или сельхозмашины поворот тракторного агрега-та можно начинать при условии полного выглубления из земли рабочих органов машины.

    При работе тракторных агрегатов колонной интервал между ними должен быть не менее 30 м.

    В зависимости от условий работы используйте естественную вентиляцию ка-бины или блок отопления и охлаждения воздуха в кабине.

    При работе трактора оператору необходимо использовать штатные средства защиты органов слуха.

    При работе и проезде тракторного агрегата в зоне линий электропередач рас-стояние от наивысшей точки агрегата до проводов должно быть в соответствии с таблицей 3.3.1.

    Таблица 3.3.1


    Напряжение линии, кВ

    11

    20-25

    110

    154-220

    330-500

    Расстояние по горизонтали, м, не менее

    1,5

    2

    4

    6

    9

    Расстояние по вертикали, м, не менее

    1

    2

    3

    4

    6

  2. Меры противопожарной безопасности

Трактор должен быть оборудован противопожарным инвентарем: лопатой и по-рошковым огнетушителем.

ЗАПРЕЩАЕТСЯ РАБОТАТЬ НА ТРАКТОРЕ БЕЗ СРЕДСТВ ПОЖАРОТУШЕНИЯ.

Заправку трактора ГСМ производите механизированным способом при останов-ленном двигателе. В ночное время применяйте подсветку. Заправка топливных баков с помощью ведер не рекомендуется.

ЗАПРЕЩАЕТСЯ ЗАПРАВКА ТРАКТОРА ТОПЛИВОМ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ. ЗАПРЕЩАЕТСЯ КУРЕНИЕ ПРИ ЗАПРАВКЕ ТРАКТОРА ТОПЛИВОМ.

Не заправляйте полностью топливные баки. Оставляйте объем для расширения топлива не менее 3% от емкости топливного бака.

Не добавляйте к дизельному топливу бензин или смеси. Эти сочетания могут со-здать увеличенную опасность воспламенения или взрыва.

Места стоянки трактора, хранения ГСМ должны быть опаханы полосой шириной не менее 3 м и обеспечены средствами пожаротушения.

При проведении ремонтно-сварочных работ выполните следующее:

  • выключите выключатель АКБ;

  • детали и сборочные единицы очистите от растительных остатков;

  • отсоедините провода от клемм АКБ. Наконечники отсоединенных проводов, во избежание случайного касания клемм АКБ, заизолируйте;

  • отсоедините разъем жгута от электронного блока управления двигателем;

  • если необходимо выполнить сварочные работы на тракторе вблизи с каким-либо изделием электрооборудования, на время проведения сварочных работ данное изделие электрооборудования демонтируйте;

  • заземление сварочного аппарата производите как можно ближе к месту сварки;

  • после завершения сварочных работ при подключении проводов к клеммам АКБ соблюдайте полярность.

Не допускайте загрязнения коллектора и глушителя топливом, соломой и т. п. Не допускайте наматывания соломы на вращающиеся части трактора и агрегати-

руемых с трактором машин.

При промывке деталей и сборочных единиц керосином, бензином или дизельным топливом примите меры, исключающие воспламенение паров промывочной жидкости.

ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ ТРАКТОРА В ПОЖАРООПАСНЫХ МЕСТАХ ПРИ СНЯТОЙ ОБЛИЦОВКЕ И СНЯТЫХ ЗАЩИТНЫХ УСТРОЙСТВАХ.

Не допускайте использования открытого пламени для подогрева масла в поддоне двигателя, при заправке топливных баков, для выжигания загрязнений сердцевины ра-диатора и других узлов трактора.

При появлении задымления или очага пламени немедленно остановите трактор, остановите двигатель и выключите выключатель АКБ. Для ликвидации очага пламени ис-пользуйте порошковый огнетушитель, либо очаг пламени засыпьте песком, накройте бре-зентом, мешковиной или другой плотной тканью. Не заливайте горящее топливо и масло водой.

Следите за тем, чтобы в процессе работы двигателя вблизи выпускного коллек-тора и глушителя не было легковоспламеняющихся материалов.

При уборке сена, соломы, работе в местах с повышенной пожаро-опасностью не допускай-те скапливания на ограждении глушителя и соединительных газопроводах горючих материалов.

Во время проведения ежедневного технического обслуживания обязательно вы-полняйте следующие операции:

  • осмотрите состояние электропроводки, жгутов проводов в моторном отсеке, в зоне пе-редней стенки кабины и видимых частей на наличие перетираний, оплавлений или разрушения внешней изоляции. В случае обнаружения перечисленных дефектов примите меры по устране-нию выявленных повреждений изоляции и устраните причину, вызвавшую повреждение изоляции;

  • осмотрите элементы гидросистемы. При наличии запотеваний и подтеков, устраните их путем подтяжки резьбовых соединений. Шланги и рукава высокого давле-ния, имеющие трещины, порезы или повреждения, замените.

Чтобы избежать обгорания электропроводки трактора, никогда не применяйте предохранители более высокого номинала по силе тока, чем указано в подразделе 2.21

«Электрические плавкие предохранители».

ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ВЗАМЕН ПРЕДОХРАНИТЕЛЕЙ ПРОВОЛОЧНЫЕ ПЕРЕ-МЫЧКИ И ДРУГИЕ ТОКОПРОВОДЯЩИЕ ЭЛЕМЕНТЫ, ИЗГОТОВЛЕННЫЕ КУСТАРНЫМ СПОСОБОМ.

Выключайте выключатель АКБ при прекращении работы трактора.























содержание   ..  1  2  3  4  5  6  7   ..
