Электрические плавкие предохранители трактора Беларус 922.6

1. Общие сведения

Электрические плавкие предохранители предназначены для защиты от пере-грузок и короткого замыкания электрических цепей.

ПРЕДОСТЕРЕЖЕНИЕ: ЧТОБЫ ИЗБЕЖАТЬ ОБГОРАНИЯ ЭЛЕКТРОПРОВОД-КИ ТРАКТОРА, НИКОГДА НЕ ПРИМЕНЯЙТЕ ПРЕДОХРАНИТЕЛИ БОЛЕЕ ВЫСОКО-ГО НОМИНАЛА ПО СИЛЕ ТОКА, ЧЕМ УКАЗАНО В НСТОЯЩЕМ РАЗДЕЛЕ. ЕСЛИ ПРЕДОХРАНИТЕЛЬ ЧАСТО СГОРАЕТ, УСТАНОВИТЕ ПРИЧИНУ И УСТРАНИТЕ НЕИСПРАВНОСТЬ!

2.21.2 Коммутационный блок и предохранители электрооборудования Коммутационный блок 3 (рисунок 2.21.1) предназначен для подвода силового пита-

ния, распределения его по потребителям электрооборудования трактора и защиты электри-ческих цепей от короткого замыкания и превышения токовой нагрузки.

На вашем тракторе могут быть установлены два типа коммутационного блока – БКА-7.3722-02 либо БК-1-02, которые являются взаимозаменяемыми.

Место установки блока 3 – в кабине, на металлической балке крепления пластиковой юбки, между щитком приборов 4 и лобовым стеклом.

Для доступа к реле и предохранителям блока 3 необходимо открутить два быстро-съёмных винта 1, затем снять пластмассовую крышку 2. Блок также имеет защитный пласт-массовый чехол, предназначенный для защиты от пыли.

1 – винт; 2 – крышка; 3 – блок коммутационный; 4 – щиток приборов.

Рисунок 2.21.1 – Установка коммутационного блока

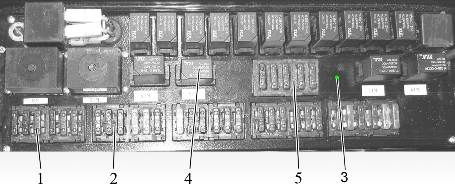

В состав блока входят тридцать электрических предохранителей 1 (рисунок 2.21.2) (FU1-FU30) и восемнадцать электромагнитных реле 4 (K1-K7, K9-K19, реле К8 не устанав-ливается), коммутирующих силовое питание для потребителей, комплект запасных предо-хранителей 5. Установленные на лицевой панели рядом с каждым предохранителем сиг-нальные светодиоды красного цвета 2 предназначены для индикации перегорания соответ-ствующего электрического предохранителя. Сигнальный светодиод зеленого цвета 3 осу-ществляет индикацию включения БК.

а) БКА-7.3722-02

б) БК-1-02

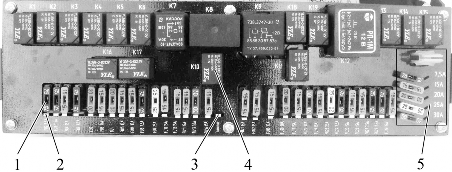

1 – электрический предохранитель; 2 – сигнальный светодиод красного цвета; 3 – сигнальный светодиод зеленого цвета; 4 – электромагнитное реле; 5 – комплект запасных предохранителей.

Рисунок 2.21.2 – Блок коммутационный

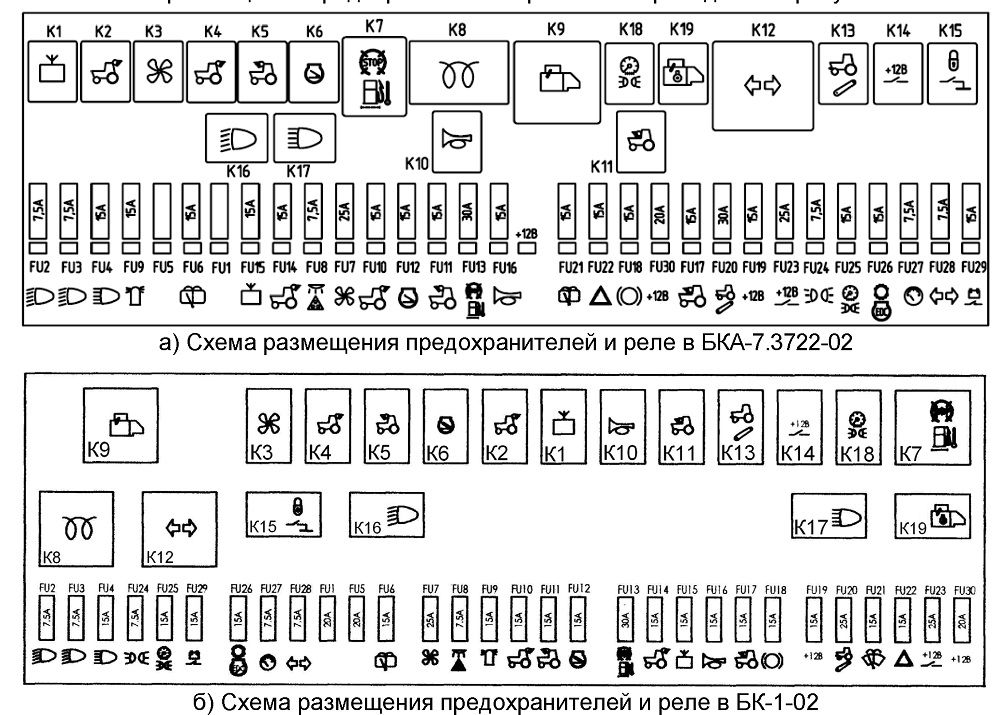

Схема размещения предохранителей и реле в БК приведена на рисунке 2.21.3.

а) Схема размещения предохранителей и реле в БКА-7.3722-02

б) Схема размещения предохранителей и реле в БК-1-02

Рисунок 2.21.3 – Схема размещения предохранителей и реле в коммутационном блоке

Таблички назначения реле и предохранителей, представленные на рисунке 2.21.3 приклеены изнутри на верхнюю пластиковую крышку 2 (рисунок 2.21.1) со стороны лобового стекла.

Информация о назначении реле и предохранителей, номиналы предохранителей, приведены в таблицах 2.21.1 и 2.21.2.

Таблица 2.21.1 – Назначение предохранителей БК

Таблица 2.2.22 – Назначение реле

Установленный на лицевой панели БК комплект запасных предохранителей 5 (рисунок 2.21.2) включает в себя запасные предохранители 2 (рисунок 2.21.4) номи-налами 7,5А, 15А, 20А, 25А, 30А и, на БКА-7.3722-02, съёмник предохранителей 1. БК-1-02 съёмником предохранителей не укомплектован.

1 – съёмник предохранителей; 2 – запасные предохранители; 3 – блок коммутационный.

Рисунок 2.21.4 – Комплект запасных предохранителей блока БКА-7.3722-02

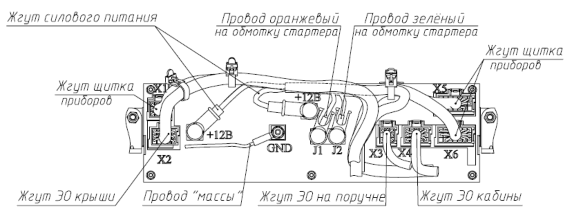

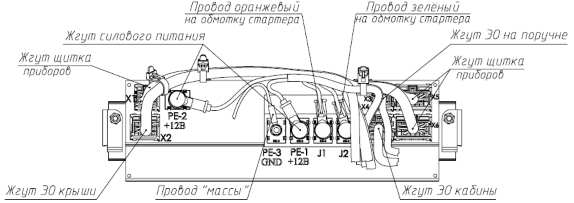

Электрическое подключение к БК жгутов электрооборудования осуществляется в соответствии с рисунком 2.21.5.

а) подключение к БКА-7.3722-02 жгутов электрооборудования

б) подключение к БК-1-02 жгутов электрооборудования

Рисунок 2.21.5 – Схема подключения к БК жгутов электрооборудования

Кроме предохранителей, расположенных в коммутационном блоке и показан-ных на рисунке 2.21.3, в бортовой сети трактора «БЕЛАРУС-922.6» для защиты си-ловых цепей электрооборудования устанавливаются предохранители, расположен-ные в следующих местах моторного отсека:

• в районе установки фильтра грубой очистки топлива;



• в районе установки аккумуляторной батареи.

58

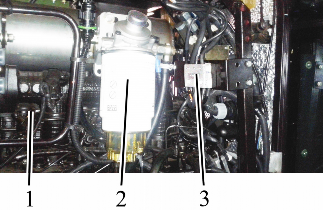

Для доступа к блоку предохранителей 3 (рисунок 2.21.6), который расположен в районе установки фильтра грубой очистки топлива 2, необходимо снять левую бо-ковину облицовки трактора.

1 – двигатель; 2 – фильтр грубой очистки топлива; 3 – блок предохранителей. Рисунок 2.21.6 – Расположение блока предохранителей в моторном отсеке

Предохранители, расположенные в районе установки фильтра грубой очистки топлива, представлены на рисунке 2.21.7.

1 – предохранитель питания реле стартера (расположенного в коммутацион-ном блоке) и цепи дистанционного включения/выключения АКБ номиналом 80 А; 2 – предохранитель питания свечей накаливания номиналом 80 А; 3, 4 – предохра-нители питания коммутационного блока номиналом 60 А; 5 – блок предохранителей.

Рисунок 2.21.7 – Предохранители, расположенные в районе установки филь-тра грубой очистки топлива

Для доступа к блоку предохранителей, расположенному над аккумуляторной батареей, необходимо поднять капот трактора. Предохранители электрооборудова-ния, расположенные над аккумуляторной батареей, представлены на рисунке 2.21.12.

В крышках блоков предохранителей 5 (рисунок 2.21.7) и 2 (рисунок 2.21.12), имеются по два запасных предохранителя 2 (рисунок 2.21.8). Для доступа к запас-ным предохранителям 2, извлеките заглушку 3 из крышки 1 блока предохранителей.

1 – крышка; 2 – запасной предохранитель; 3 – заглушка.

Рисунок 2.21.8 – Расположение запасных предохранителей в блоке предохранителей

1. Предохранители электронных систем управления БД и ВОМ)

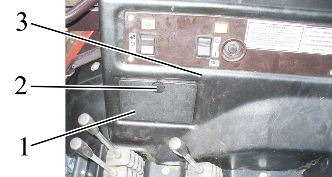

   Для доступа к плавким предохранителям электронных систем управления БД и ВОМ отверните винт 2 (рисунок 2.21.9) на крышке 1 бокового пульта 3 и снимите крышку. Блок предохранителей ЭСУ БД и ВОМ установлен на крышке 1.






   1 – крышка; 2 – винт; 3 – боковой пульт.

   Рисунок 2.21.9 – Доступ к предохранителям ЭСУ БД и ВОМ

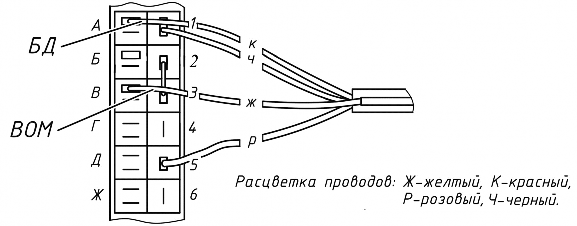

   Предохранители электронных систем управления БД и ВОМ представлены на рисунке 2.21.10.






   1 – предохранитель цепи управления БД заднего моста номиналом 7,5 А; 2 – резервный предохранитель номиналом 7,5 А; 3 – предохранитель цепи управле-ния задним ВОМ номиналом 7,5 А; 4 – резервный предохранитель номиналом 7,5 А; 5 – резервный предохранитель номиналом 15 А; 6 – резервный предохранитель но-миналом 7,5 А.




   Рисунок 2.21.10 – Предохранители ЭСУ БД и ВОМ

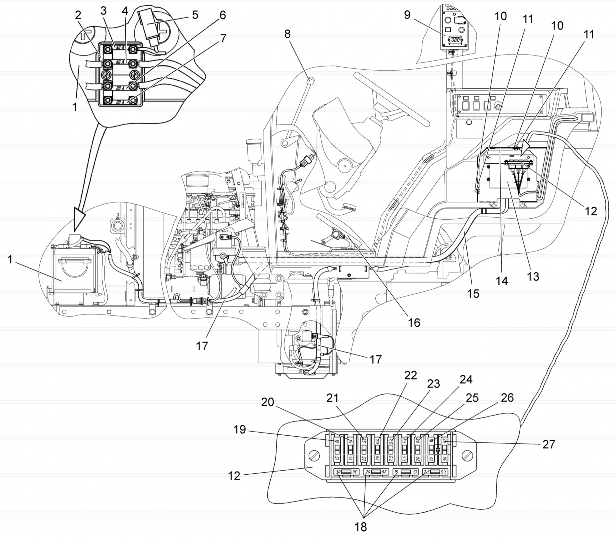

2. Предохранители электронной системы управления двигателем Предохранители ЭСУД установлены в блоках предохранителей 2 и 12 (рису-

нок 2.21.12).

Блок предохранителей 2 расположен над АКБ 1. Для доступа к блоку предо-хранителей 2 необходимо поднять капот трактора.

Блок предохранителей 12 расположен в кабине, с левой стороны от сиденья, возле рычага управления стояночным тормозом. Для доступа к блоку предохраните-лей 12 необходимо снять колпачки 10, отвернуть два болта 11 и снять кожух 14.

Предохранители 3, 5 и 7 (рисунок 2.21.12) относятся к системе электрообору-дования.

1 – аккумуляторная батарея; 2 – блок предохранителей; 3 – предохранитель дистан-ционного выключателя АКБ и питания магнитолы номиналом 60 А; 4 – предохранитель по-стоянного питания ЭСУД (при любом положении выключателя АКБ) номиналом 60 А; 5 – до-полнительный подвесной предохранитель дистанционного выключателя АКБ и питания маг-нитолы номиналом 25 А; 6 – предохранитель питания блока электрических розеток, установ-ленных в кабине, номиналом 80 А; 7 – предохранитель цепи заряда АКБ и питания коммута-ционного блока до запуска двигателя номиналом 80 А; 8 –рукоятка электронного сенсора управления режимом работы двигателя; 9 – панель системы управления двигателем; 10 – колпачок; 11 – болт; 12 – блок предохранителей питания ЭСУД; 13 – электронный блок управления двигателем; 14 – кожух; 15 – удлинитель жгута двигателя; 16 – электронная нож-ная педаль управления режимом работы двигателя; 17 – жгуты соединительные; 18 – запас-ные предохранители различных номиналов; 19 – резервный предохранитель номиналом 15 А; 20 – резервный предохранитель номиналом 15 А; 21 – предохранитель питания (после включения выключателя АКБ) розетки (установленной в кабине) для подключения агрегати-руемых машин номиналом 25 А; 22 – предохранитель питания (после включения выключате-ля АКБ) розетки (установленной в кабине) для дополнительного оборудования номиналом 20 А; 23 – предохранитель питания (после включения приборов) диагностического оборудова-ния номиналом 7,5 А; 24 – предохранитель питания (после включения приборов) монитора, ЭБУ двигателя (клемма 15) номиналом 7,5 А; 25 – предохранитель питания (после включения приборов) системы SCR номиналом 20 А; 26 – предохранитель питания (после включения приборов) актуатора турбокомпрессора номиналом 10 А; 27 – предохранитель питания (по-стоянное от АКБ) электронного блока управления двигателем номиналом 30 А.

Рисунок 2.21.12 – Предохранители ЭСУД и ЭО
