Рулевое управление трактора Беларус 922.6

Общие сведения

Тракторы «БЕЛАРУС-922.6» оборудованы гидрообъемным рулевым управлением (ГОРУ), предназначенным для управления поворотом направляющих колес и уменьше-ния усилия на рулевом колесе при работающем насосе питания. Если двигатель останов-лен, насос питания ГОРУ, приводимый от коленчатого вала двигателя, не питает гидравличе-скую систему ГОРУ и она автоматически переходит на ручной режим, при котором требуется большее усилие на рулевом колесе для поворота трактора.
Регулировки рулевого колеса

Рулевое колесо имеет следующие регулировки:
- по углу наклона к горизонту;
- по высоте, вдоль оси рулевого вала.

  Для изменения положения рулевого колеса по высоте выполните следующее:
- отверните зажим 2 (рисунок 2.10.1) на 3-5 оборотов;
- переместите колесо 1 в удобное для работы положение;
- заверните зажим 2 максимально возможным усилием пальцев руки. Диапазон регулировки рулевого колеса по высоте равен 100 мм, бесступенчатый.

  Для изменения угла наклона рулевой колонки выполните следующее:
- потяните на себя рукоятку 3.
- наклоните рулевую колонку в удобное для работы положение и, отпуская рукоятку

3, плавно покачивайте рулевую колонку в продольном направлении до надежной фиксации. Рулевая колонка может наклоняться и фиксироваться в четырех положениях от 25° до 40°

с интервалом 5°.

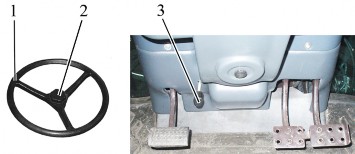

1 – рулевое колесо; 2 – зажим; 3 – рукоятка фиксации наклона рулевой колонки.

Рисунок 2.10.1 – Регулировки рулевого колеса

Управление стояночным тормозом

Управление стояночным тормозом осуществляется рычагом 29 (рисунок 2.1.1),

который расположен под левую руку оператора.

Верхнее положение рычага 35 – стояночный тормоз включен. Нижнее положение рычага 35 – стояночный тормоз выключен.

Для выключения стояночного тормоза нажмите кнопку рычага управления и опу-стите рычаг 35 вниз до упора.

Рукоятка ручного управления подачей топлива

При перемещении рукоятки 20 (рисунок 2.1.1) в крайнее переднее положение осуществляется максимальная подача топлива, при перемещении в крайнее заднее положение – минимальная подача топлива, соответствующая минимальным оборо-там холостого хода.

Педали трактора

При нажатии на педаль 28 (рисунок 2.1.1) сцепление выключается.
При нажатии на педаль 25 (рисунок 2.1.1) происходит затормаживание зад-него левого колеса.
При нажатии на педаль 23 (рисунок 2.1.1) происходит затормаживание зад-него правого колеса. Соединительная планка тормозных педалей 24 предназначена для одновременного торможения правым и левым тормозами.
При нажатии на педаль 22 (рисунок 2.1.1) увеличиваются обороты двигателя.

Переключение диапазонов и передач КП

Общие сведения

В базовой комплектации трансмиссии трактора «БЕЛАРУС-922.6» установлены синхронизированная коробка передач с двухрычажным управлением и синхронизиро-ванным понижающим редуктором (КП 14F+4R).

По заказу возможно оборудование трактора «БЕЛАРУС-922.6» трансмиссией с синхронизированной коробкой передач с двухрычажным управлением и реверс-редуктором (КП 7F+6R).

Управление понижающим редуктором (реверс-редуктором) – механическое, рыча-гом, установленным на облицовке щитка приборов с левой стороны
Переключение передач в трансмиссии с понижающим редуктором Переключение передач осуществляется тремя рычагами: рычагом переключения

диапазонов КП 6 (рисунок 2.14.1), рычагом переключения передач КП 3 и рычагом управления понижающим редуктором 1.

Выбор требуемых диапазонов, передач и ступеней понижающего редуктора (за-медляющая ступень – символ «черепаха», ускоряющая ступень – символ «заяц») произ-водится в соответствии со схемами переключения 5, 4 и 2, как показано на рисунке 2.14.1. Переключение диапазонов и передач осуществляются отдельными рычагами 6 и

3: рычагом 6 включается диапазон (I-ый (пониженный) или II-ой (повышенный)), рычагом

3 осуществляется включение требуемой передачи.

Рычаг переключения диапазонов КП не имеет фиксированного нейтрального по-ложения, по этому в КП всегда включен или I-ый или II-ой диапазон КП.

Рычаг управления понижающим редуктором 1 в процессе работы трактора дол-жен находиться во включенном (фиксированном) положении: вперед – замедляющая ступень («черепаха»), или назад – ускоряющая ступень («заяц»). Допускается удержи-вание рычага понижающего редуктора в нейтральном (среднем нефиксированном) по-ложении для облегчения запуска двигателя при низких температурах.

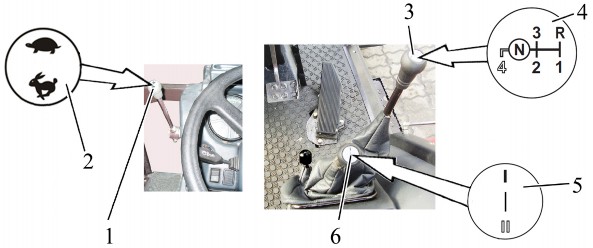

1 – рычаг управления понижающим редуктором; 2 – схема переключения ступеней по-нижающего редуктора; 3 – рычаг переключения передач КП; 4 – схема переключения пере-дач КП; 5 – схема переключения диапазонов КП; 6 – рычаг переключения диапазонов КП.

Рисунок 2.14.1 – Управление КП с понижающим редуктором

ВНИМАНИЕ: ВКЛЮЧЕНИЕ ЧЕТВЕРТОЙ ПЕРЕДАЧИ КП ВОЗМОЖНО ТОЛЬКО ПРИ ВКЛЮЧЕННОМ II-М ДИАПАЗОНЕ КП!

ВНИМАНИЕ: ПЕРЕКЛЮЧАЙТЕ ДИАПАЗОНЫ И ПЕРЕДАЧИ КП ТОЛЬКО НА ОСТА-НОВЛЕННОМ ТРАКТОРЕ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ! ПРИ ВЫ-ПОЛНЕНИИ ТРАНСПОРТНЫХ РАБОТ ДОПУСКАЕТСЯ ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ НА ХОДУ СО ВТОРОЙ НА ТРЕТЬЮ И С ТРЕТЬЕЙ НА ВТОРУЮ В ПРЕДЕЛАХ I-ОГО И II-ОГО ДИАПАЗОНОВ, А ТАКЖЕ СО ВТОРОЙ НА ЧЕТВЕРТУЮ, С ЧЕТВЕРТОЙ НА ВТОРУЮ, С ТРЕТЕЙ НА ЧЕТВЕРТУЮ И С ЧЕТВЕРТОЙ НА ТРЕТЬЮ В ПРЕДЕЛАХ II-ОГО ДИАПАЗО-НА. ПЕРЕКЛЮЧЕНИЕ ПРОИЗВОДИТЬ ПРИ ДВИЖЕНИИ ТРАКТОРА НАКАТОМ С ПОЛ-НОСТЬЮ ВЫЖАТОЙ МУФТОЙ СЦЕПЛЕНИЯ! ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ПЕРВОЙ ПЕРЕДАЧИ, ПЕРЕКЛЮЧЕНИЕ НА ПЕРВУЮ ПЕРЕДАЧУ С БОЛЕЕ ВЫСОКОЙ ПЕРЕДАЧИ, ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ПЕРЕДАЧИ ЗАДНЕГО ХОДА ОСУЩЕСТВЛЯЕТСЯ ПОСЛЕ ПОЛНОЙ ОСТАНОВКИ ТРАКТОРА И ВЫЖАТОЙ ПЕДАЛИ МУФТЫ СЦЕПЛЕНИЯ!

ВНИМАНИЕ: ПЕРЕКЛЮЧЕНИЕ СТУПЕНЕЙ ПОНИЖАЮЩЕГО РЕДУКТОРА ОСУ-ЩЕСТВЛЯЕТСЯ НА ЛЮБОЙ ПЕРЕДАЧЕ КП ТОЛЬКО НА ОСТАНОВЛЕННОМ ТРАКТОРЕ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ! ПРИ ВЫПОЛНЕНИИ ТРАНС-ПОРТНЫХ РАБОТ ДОПУСКАЕТСЯ ПЕРЕКЛЮЧЕНИЕ СТУПЕНИ ПОНИЖАЮЩЕГО РЕ-ДУКТОРА НА ХОДУ. ПЕРЕКЛЮЧЕНИЕ ПРОИЗВОДИТЬ ПРИ ДВИЖЕНИИ ТРАКТОРА НАКАТОМ С ПОЛНОСТЬЮ ВЫЖАТОЙ МУФТОЙ СЦЕПЛЕНИЯ!

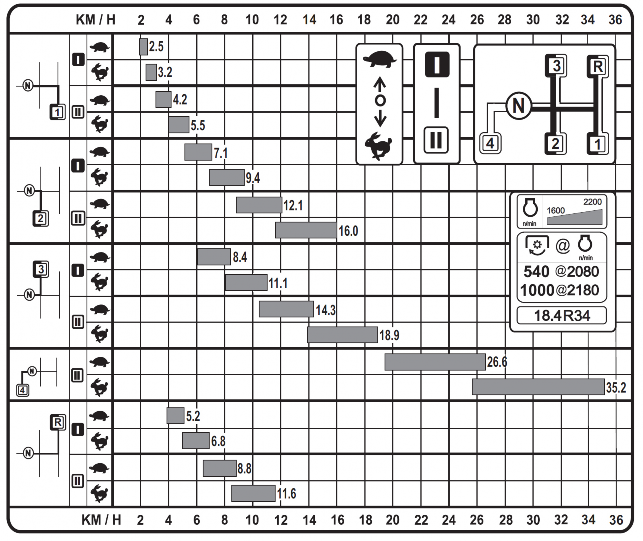

Табличка диаграммы скоростей на шинах базовой комплектации трактора

«БЕЛАРУС-922.6» с понижающим редуктором установлена на правом стекле кабины и представлена на рисунке 2.14.2.

Рисунок 2.14.2 – Диаграмма скоростей трактора «БЕЛАРУС-922.6» с понижа-ющим редуктором
Переключение передач в трансмиссии с реверс-редуктором Переключение передач осуществляется тремя рычагами: рычагом переключе-

ния диапазонов КП 6 (рисунок 2.14.3), рычагом переключения передач КП 3 и рыча-гом управления реверс-редуктором 1.

Выбор требуемых диапазонов, передач, а также ступеней реверс-редуктора

(ступень переднего хода – символ «вперед», ступень заднего хода – символ

«назад») производится в соответствии со схемами переключения 5, 4 и 2, как пока-зано на рисунке 2.14.3.

Переключение диапазонов и передач осуществляются отдельными рычагами 6 и 3: рычагом 6 включается диапазон (I-ый (пониженный) или II-ой (повышенный)), рычагом 3 осуществляется включение требуемой передачи.

Рычаг переключения диапазонов КП не имеет фиксированного нейтрального положения, по этому в КП всегда включен или I-ый или II-ой диапазон КП.

Рычаг управления реверс-редуктором 1 в процессе работы трактора должен находиться во включенном (фиксированном) положении: вперед – ступень передне-го хода («вперед»), или назад – ступень заднего хода («назад»).

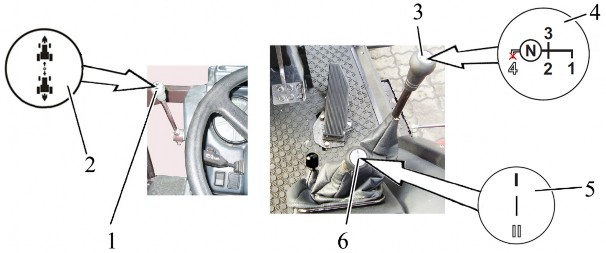

1 – рычаг управления реверс-редуктором; 2 – схема переключения ступеней реверс-редуктора; 3 – рычаг переключения передач КП; 4 – схема переключения пе-редач КП; 5 – схема переключения диапазонов КП; 6 – рычаг переключения диа-пазонов КП.

Рисунок 2.14.3 – Управление КП с реверс-редуктором

ВНИМАНИЕ: В КП ТРАКТОРА, ОБОРУДОВАННОГО РЕВЕРС-РЕДУКТОРОМ, ОТСУТСТВУЕТ ПЕРЕДАЧА ЗАДНЕГО ХОДА. ВЫБОР НАПРАВЛЕНИЯ ДВИЖЕНИЯ ОСУЩЕСТВЛЯЕТСЯ ВКЛЮЧЕНИЕМ СООТВЕТСТВУЮЩЕЙ СТУПЕНИ РЕВЕРС-РЕДУКТОРА!

ВНИМАНИЕ: ПЕРЕКЛЮЧЕНИЕ СТУПЕНЕЙ РЕВЕРС-РЕДУКТОРА С ПЕРЕД-НЕГО ХОДА НА ЗАДНИЙ И С ЗАДНЕГО ХОДА НА ПЕРЕДНИЙ ОСУЩЕСТВЛЯЕТСЯ НА ПЕРВОЙ, ВТОРОЙ И ТРЕТЬЕЙ ПЕРЕДАЧАХ I –ОГО И II-ОГО ДИАПАЗОНОВ КП И ТОЛЬКО ПОСЛЕ ПОЛНОЙ ОСТАНОВКИ ТРАКТОРА С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ! ДВИЖЕНИЕ НА ЧЕТВЕРТОЙ ПЕРЕДАЧЕ КП ВОЗМОЖНО ТОЛЬКО ПЕРЕДНИМ ХОДОМ!

ВНИМАНИЕ: ВКЛЮЧЕНИЕ ЧЕТВЕРТОЙ ПЕРЕДАЧИ КП ВОЗМОЖНО ТОЛЬКО ПРИ ВКЛЮЧЕННОМ II-М ДИАПАЗОНЕ КП НА ПЕРЕДНЕМ ХОДУ ТРАКТОРА!

ВНИМАНИЕ: ПЕРЕКЛЮЧАЙТЕ ДИАПАЗОНЫ И ПЕРЕДАЧИ КП ТОЛЬКО НА ОСТАНОВЛЕННОМ ТРАКТОРЕ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ! ПРИ ВЫПОЛНЕНИИ ТРАНСПОРТНЫХ РАБОТ ДОПУСКАЕТСЯ ПЕРЕКЛЮЧЕНИЕ ПЕРЕ-ДАЧ НА ХОДУ СО ВТОРОЙ НА ТРЕТЬЮ И С ТРЕТЬЕЙ НА ВТОРУЮ В ПРЕДЕЛАХ I-ОГО И II-ОГО ДИАПАЗОНОВ, А ТАКЖЕ СО ВТОРОЙ НА ЧЕТВЕРТУЮ, С ЧЕТВЕРТОЙ НА ВТОРУЮ, С ТРЕТЕЙ НА ЧЕТВЕРТУЮ И С ЧЕТВЕРТОЙ НА ТРЕТЬЮ В ПРЕДЕЛАХ II-ОГО ДИАПАЗОНА. ПЕРЕКЛЮЧЕНИЕ ПРОИЗВОДИТЬ ПРИ ДВИЖЕНИИ ТРАКТОРА НАКАТОМ С ПОЛНОСТЬЮ ВЫЖАТОЙ МУФТОЙ СЦЕПЛЕНИЯ! ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ПЕРВОЙ ПЕРЕДАЧИ, ПЕРЕКЛЮЧЕНИЕ НА ПЕРВУЮ ПЕРЕДАЧУ С БОЛЕЕ ВЫСОКОЙ ПЕРЕДАЧИ ОСУЩЕСТВЛЯЕТСЯ ПОСЛЕ ПОЛНОЙ ОСТАНОВКИ ТРАКТОРА И ВЫЖА-ТОЙ ПЕДАЛИ МУФТЫ СЦЕПЛЕНИЯ!

Табличка диаграммы скоростей на шинах базовой комплектации трактора

«БЕЛАРУС-922.6» с реверс-редуктором установлена на правом стекле кабины и представлена на рисунке 2.14.4.

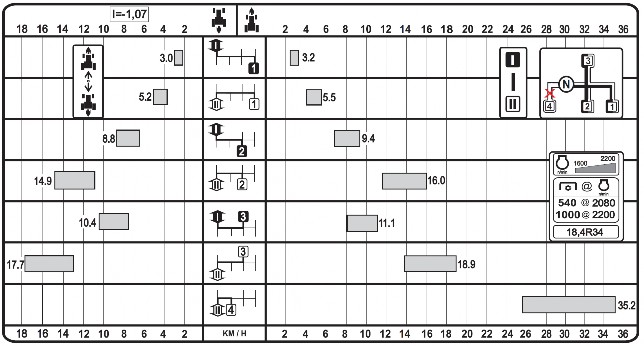

Рисунок 2.14.4 – Диаграмма скоростей тракторов «БЕЛАРУС-922.6» с реверс-редуктором

Панель управления БД заднего моста и задним ВОМ трактора Беларус 922.6

Элементы панели управления БД заднего моста и задним ВОМ представлены на рисунке 2.15.1.

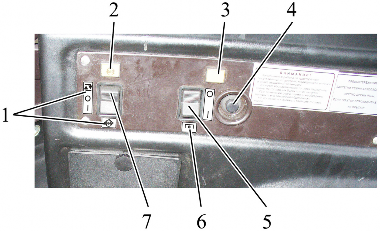

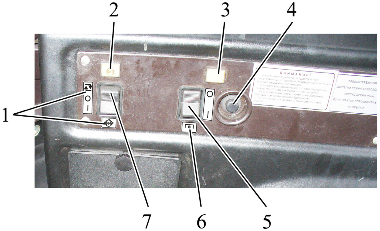

1 – инструкционная табличка переключателя управления БД заднего моста; 2 – контрольная лампа включения БД заднего моста; 3 – контрольная лампа включе-ния заднего ВОМ; 4 – кнопочный включатель заднего ВОМ; 5 – переключатель управления задним ВОМ; 6 – инструкционная табличка включения заднего ВОМ; 7 – переключатель управления БД заднего моста.

Рисунок 2.15.1 – Панель управления БД заднего моста и задним ВОМ

Управление БД осуществляется переключателем 7 (рисунок 2.15.1), имеющем три положения:

«БД выключена» – среднее фиксированное положение. Используется при транспортных работах на дорогах с твердым покрытием;
«БД включена автоматически» – при нажатии на верхнюю часть переклю-чателя 7. Фиксированное положение. Используется при выполнении работ со зна-чительным буксованием задних колес. В автоматическом режиме дифференциал блокируется при прямолинейном движении, а при повороте направляющих колес на угол свыше 13° в любую сторону – разблокируется. При нажатии на левую и (или) правую педаль тормоза дифференциал разблокируется;
«БД включена принудительно» – при нажатии на нижнюю часть переключате-ля 7. Нефиксированное положение. Используется для кратковременного блокирова-ния дифференциала при преодолении препятствий. При нажатии и удержании пере-ключателя в нижнем положении дифференциал блокируется. При отпускании – пере-ключатель возвращается в среднее положение, дифференциал разблокируется.

При включении БД загорается контрольная лампа 2, которая гаснет при раз-блокировании БД в автоматическом режиме и при установке переключателя 7 в среднее положение.

ВНИМАНИЕ: ВКЛЮЧАЙТЕ БЛОКИРОВКУ ДИФФЕРЕНЦИАЛА В УСЛОВИЯХ ПОВЫШЕННОГО БУКСОВАНИЯ НА ПОЛЕВЫХ И ТРАНСПОРТНЫХ РАБОТАХ!

ВНИМАНИЕ: ВЫКЛЮЧАЙТЕ БД ПРИ СКОРОСТИ ДВИЖЕНИЯ ТРАКТОРА СВЫШЕ 13 КМ/Ч. В ПРОТИВНОМ СЛУЧАЕ ЭТО ПРИВЕДЕТ К СНИЖЕНИЮ СРОКА СЛУЖБЫ СИЛОВОЙ ПЕРЕДАЧИ И ЗАТРУДНИТ УПРАВЛЕНИЕ ТРАКТОРОМ. ПРИНУДИТЕЛЬНОЕ БЛОКИРОВАНИЕ ИСПОЛЬЗУЙТЕ ТОЛЬКО КРАТКОВРЕ-МЕННО ДЛЯ ПРЕОДОЛЕНИЯ ДОРОЖНЫХ ПРЕПЯТСТВИЙ.

Примечание – Правила включения и выключения заднего ВОМ приведены в подразделе 2.16 «Управление задним валом отбора мощности».

Управление задним валом отбора мощности трактора Беларус 922.6

Рукоятка переключения заднего ВОМ с независимого на синхронный привод При перемещении рукоятки 30 (рисунок 2.1.1) в крайнее нижнее положение (по

ходу трактора) включается синхронный привод, в крайнее верхнее – независимый, в среднее – положение «нейтраль».

ВНИМАНИЕ: СИНХРОННЫЙ ПРИВОД ЗАДНЕГО ВОМ ВКЛЮЧАЙТЕ ТОЛЬКО ИЗ НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ НА НИЗШИХ ПЕРЕДА-ЧАХ ПЕРВОГО ИЛИ ВТОРОГО ДИАПАЗОНОВ КП НА ДВИЖУЩЕМСЯ ТРАКТОРЕ. В ПРО-ТИВНОМ СЛУЧАЕ ВОЗМОЖНЫ ПОВРЕЖДЕНИЯ СИЛОВОЙ ПЕРЕДАЧИ! ПЕРЕКЛЮЧЕНИЕ СИНХРОННОГО ПРИВОДА ВОМ В НЕЙТРАЛЬ ВЫПОЛНЯЙТЕ АНАЛОГИЧНЫМ ОБРАЗОМ!

ВНИМАНИЕ: НЕЗАВИСИМЫЙ ПРИВОД ВОМ ИЗ НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ ВКЛЮЧАЙТЕ ТОЛЬКО ПРИ НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ! ПЕРЕКЛЮЧЕНИЕ НЕЗА-ВИСИМОГО ПРИВОДА ВОМ В НЕЙТРАЛЬ ВЫПОЛНЯЙТЕ АНАЛОГИЧНЫМ ОБРАЗОМ!
Включение заднего вала отбора мощности

Включение заднего ВОМ возможно только в том случае, если рукоятка 30 (рису-нок 2.1.1) установлена в положение «включен синхронный привод заднего ВОМ» либо в положение «включен независимый привод заднего ВОМ». В положении «нейтраль» зад-ний ВОМ не работает.

Задний ВОМ включается клавишным переключателем 5 (рисунок 2.15.1) и кно-почным включателем 4, расположенным на панели управления блокировкой дифферен-циала заднего моста и задним ВОМ 37 (рисунок 2.1.1). Переключатель 5 (рисунок 2.15.1) имеет два фиксированных положения:
- «ВОМ включен» – при нажатии на нижнюю часть переключателя 5;
- «ВОМ выключен» – при нажатии на верхнюю часть переключателя 5.

  Чтобы включить ВОМ:
- нажмите нижнюю часть переключателя;
- кратковременно нажмите кнопочный выключатель 4. Загорится контрольная лампа 3 и хвостовик ВОМ начнет вращаться.
Чтобы выключить ВОМ, нажмите верхнюю часть переключателя 5. Контрольная лампа погаснет, хвостовик ВОМ остановится.

ВНИМАНИЕ: ПРИ ОСТАНОВКЕ ДВИГАТЕЛЯ ВОМ ОТКЛЮЧАЕТСЯ АВТОМАТИЧЕСКИ!
Переключатель двухскоростного независимого привода заднего ВОМ Поводок независимого привода ВОМ 2 (рисунок 2.16.1) имеет два положения: I – 540 мин-1) – крайнее, по часовой стрелке;

II – 1000-1) – крайнее против часовой стрелки.

Для установки нужной скорости вращения ВОМ отверните на один оборот болт 1,

поверните поводок 2 в положение «I» или «II» и затяните болт 1.

ВНИМАНИЕ: ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ ВОМ ВЫПОЛНЯЙТЕ ТОЛЬКО ПРИ НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ!

1 – болт; 2 – поводок переключения скорости вращения ВОМ

Рисунок 2.16.1 – Переключение скорости вращения ВОМ (вид снизу трансмиссии)
Работа трактора без использования заднего ВОМ

При работе трактора без использования заднего ВОМ поводок переключения неза-висимого двухскоростного привода ВОМ необходимо установить в положение 540 мин-1, рукоятку переключения заднего ВОМ с независимого на синхронный привод – в нейтраль-ное положение, клавишный переключатель управления задним ВОМ – в положение "ВОМ

выключен". Защитный колпак ограждения заднего ВОМ должен быть установлен.

Управление приводом переднего ведущего моста трактора Беларус 922.6

Рукоятка управления приводом ПВМ 1 (рисунок 2.17.1) имеет три фиксирован-ных положения:

«ПВМ выключен» – крайнее нижнее (переднее) положение. Используйте на транспортных работах при движении по дорогам с твердым покрытием;
«ПВМ включается и выключается автоматически» – среднее положение. В этом режиме происходит автоматическое включение и выключение ПВМ с помощью муфты свободного хода в зависимости от буксования задних колес. Используйте при выполнении различных полевых работах.
«ПВМ включен принудительно» – крайнее верхнее (заднее) положение. Ис-пользуйте этот режим только в случаях постоянного буксования задних колес и при движении задним ходом, когда требуется подключение ПВМ.

Включайте привод ПВМ в положения «ПВМ включается и выключается авто-матически» и «ПВМ включен принудительно» в момент трогания трактора с места.

Привод ПВМ из положений «ПВМ включается и выключается автоматически» и «ПВМ включен принудительно» переводите в положение «ПВМ выключен» в мо-мент трогания трактора с места при выжатой педали сцепления. Если при этом вы-ключение привода ПВМ затруднено, не прилагайте больших усилий к рукоятке управления и выполните следующие действия:
выжмите педаль сцепления;
переключите передачу для движения в направлении, обратном рабочему (т. е. если была установлена передача прямого хода, установите передачу заднего хо-да и наоборот);
плавно отпустите педаль сцепления и в момент трогания переведите рукоят-ку управления в положение «ПВМ выключен».

1 – рукоятка управления приводом ПВМ; 2 – схема управления приводом ПВМ. Рисунок 2.17.1 – Управление приводом ПВМ

ВНИМАНИЕ: ПРИ РАБОТЕ НА ДОРОГАХ С ТВЕРДЫМ ПОКРЫТИЕМ НЕОБ-ХОДИМО ОТКЛЮЧАТЬ ПРИВОД ПВМ ВО ИЗБЕЖАНИЕ ПОВЫШЕННОГО ИЗНОСА ШИН ПЕРЕДНИХ КОЛЕС!

ЗАПРЕЩАЕТСЯ РАБОТА ТРАКТОРА С ВКЛЮЧЕННЫМ ПРИВОДОМ ПВМ ПРИ СКОРОСТИ ДВИЖЕНИЯ СВЫШЕ 13 КМ/Ч.

ВНИМАНИЕ: НАРУШЕНИЕ ПРАВИЛ ИСПОЛЬЗОВАНИЯ РЕЖИМОВ УПРАВ-ЛЕНИЯ ПРИВОДОМ ПВМ МОЖЕТ ПРИВЕСТИ К ВЫХОДУ ИЗ СТРОЯ ДЕТАЛЕЙ ПВМ И ДЕТАЛЕЙ ТРАНСМИССИИ!

Управление задним навесным устройством трактора Беларус 922.6

Элементы управления ЗНУ с гидроподъемником

Управление ЗНУ осуществляется двумя рукоятками 1 и 2 (рисунок 2.18.1),

расположенными в кабине на пульте управления гидроподъемником 3.

Рукоятка силового регулирования 2 расположена первой от сиденья операто-ра и имеет следующие положения:
- крайнее переднее – максимальная глубина обработки почвы («9»);
- крайнее заднее – минимальная глубина обработки почвы («1»).

  Диапазон положений рукоятки 2 обозначен цифрами от 1 до 9.

  Рукоятка позиционного регулирования 1 имеет следующие положения:
- крайнее заднее («1») – транспортное положение ЗНУ;
- крайнее переднее («9») – минимальная высота орудия над почвой. Диапазон положений рукоятки 1 обозначен цифрами от 1 до 9.

  1 – рукоятка позиционного регулирования; 2 – рукоятка силового регулирова-ния; 3 – пульт управления гидроподъемником.

  Рисунок 2.18.1 – Элементы управления ЗНУ

  Смешанное регулирование осуществляется путем ограничения глубины за-глубления орудия рукояткой 1 при работе в режиме силового регулирования.
Общие сведения о правилах управления ЗНУ с гидроподъемником Гидронавесная система Вашего трактора оборудована гидроподъемником и

обеспечивает работу заднего навесного устройства в следующих режимах:
- подъем навески и ее опускание под собственным весом;
- позиционное регулирование (автоматическое удержание навески в заданном, относительно трактора, положении);
- силовое регулирование (регулирование глубины обработки в зависимости от сопротивления почвы);
- смешанное регулирование (регулирование глубины обработки по сопротив-лению почвы с ограничением максимальной глубины позиционным регулированием).
Позиционное регулирование осуществляет точный и чувствительный контроль положения присоединенного навесного орудия над землей, такого как опрыскива-тель, планировщик и др. Позиционное регулирование может использоваться с поч-вообрабатывающими орудиями на ровных полях. Использование позиционного ре-гулирования на полях с неровной поверхностью ограничено из-за неизбежных вер-тикальных перемещений орудия при движении трактора по неровностям поля.

Силовое регулирование – наиболее подходящий режим для работы с навес-ными или полунавесными орудиями, рабочие органы которых заглублены в почву. Система чувствительна к изменениям тягового усилия (вызванного изменениями со-противления почвы или глубины обработки почвы) через центральную тягу меха-низма навески. Гидросистема реагирует на эти изменения посредством подъема или опускания орудия, чтобы поддержать заданное тяговое усилие на постоянном уровне. Система реагирует на усилие сжатия и растяжения в центральной тяге, то есть является системой двойного действия.

Смешанное регулирование – если из-за неравномерности плотности почвы при силовом регулировании не удается достичь постоянства глубины обработки, следует ограничить увеличение глубины сверх заданной с помощью рукоятки пози-ционного регулирования.

Позиционное регулирование осуществляйте следующим образом:
- установите рукоятку 2 (рисунок 2.18.1) силового регулирования в крайнее пе-реднее положение по ходу трактора;
- рукояткой 1 позиционного регулирования установите необходимую высоту орудия над почвой.
Цифра «1» на пульте соответствует транспортному положению ЗНУ, а цифра

«9» – минимальной высоте орудия над почвой.

Силовое регулирование осуществляйте следующим образом:
- рукоятку 2 силового регулирования переведите в крайнее переднее положе-ние по ходу трактора (цифра «9» на пульте);
- с помощью рукоятки 1 позиционного регулирования подсоедините орудие к ЗНУ;
- после въезда в борозду переведите рукоятку 1 в крайнее переднее положе-ние и с помощью рукоятки 2 настройте желаемую глубину обработки почвы;
- при выезде и последующем заезде в борозду (при пахоте) пользуйтесь толь-ко рукояткой 1 позиционного регулирования, не трогая рукоятку 2 силового регули-рования.

  Если из-за неравномерной плотности почвы не удается достичь постоянства глубины обработки почвы, ограничьте максимальную глубину с помощью рукоятки 1 позиционного регулирования (режим смешанного регулирования), запомнив соот-ветствующую цифру на пульте управления.

  При смешанном регулировании степень смешивания сигналов двух датчиков

  (силового и позиционного) определяется рукоятками 1 и 2.

  ВНИМАНИЕ: ПЕРЕД ТЕМ КАК ПОКИНУТЬ ТРАКТОР НА ЛЮБОЕ ВРЕМЯ ОБЯЗАТЕЛЬНО ОПУСТИТЕ НАВЕСНУЮ МАШИНУ НА ЗЕМЛЮ!

Управление насосом ГНС трактора Беларус 922.6

Рукоятка включения насоса ГНС 1 (рисунок 2.19.1) расположена в районе установки стартера 2 с левой стороны трактора. Рукоятка 1 имеет два положения:

Рукоятка 1 имеет два положения:

«насос ГНС выключен» – при перемещении рукоятки 1 вперед по ходу трактора.
«насос ГНС включен» – при перемещении рукоятки 1назад;

Схема включения насоса ГНС представлена на рисунке 2.19.1, а также приве-дена в инструкционной табличке на нижней части передней стенке кабины с левой стороны по ходу трактора.

1 – рукоятка включения насоса ГНС; 2 – стартер; 3 – схема включения насоса ГНС. Рисунок 2.19.1 – Управление насосом ГНС

ВНИМАНИЕ: ВКЛЮЧАЙТЕ И ВЫКЛЮЧАЙТЕ НАСОС ГНС ТОЛЬКО НА МИНИ-МАЛЬНЫХ ХОЛОСТЫХ ОБОРОТАХ ДВИГАТЕЛЯ!

При возникновении дефектов ГНС, приведших к утечкам масла из гидронавес-ной системы, выключайте насос ГНС при транспортировке трактора к месту ремонта.

Управление секциями распределителя ГНС (выносными цилиндрами)

Элементы управления выносными гидроцилиндрами при установленном рас-пределителе РП70-822.1 или РП70-822 представлены на рисунке 2.20.1.

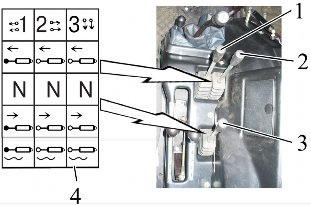

1, 2, 3 – рукоятки управления выводами распределителя ГНС (выносными ци-линдрами); 4 – инструкционная табличка со схемой управления распределителем РП70-822.1 или РП70-822.

Рисунок 2.20.1 – Управление выносными гидроцилиндрами при установлен-ном распределителе РП70-822.1 или РП70-822.

Рукояткой 1 (рисунок 2.20.1) осуществляется управление левыми боковыми выводами распределителя ГНС. Рукояткой 2 осуществляется управление правыми боковыми выводами распределителя ГНС; Рукояткой 3 осуществляется управление задними выводами распределителя ГНС.

Каждая из трех рукояток 1, 2, 3 распределителя РП70-822.1 или РП70-822 имеет четыре положения:

«Подъем»:
1. При установленном распределителе РП70-822.1 – крайнее переднее положение. Нефиксированное положение для рукояток 1 и 3, фиксированное положение для рукоятки 2. Рукоятка 2, управления золотником правого боко-вого вывода, имеет фиксацию без автовозврата в положение «Нейтраль», по-этому при работе с использованием указанного золотника в положении

  «Подъем» во избежание перегрева гидросистемы и преждевременного выхо-да из строя насоса и других узлов гидронавесной системы, не забывайте по-сле выполнения операции установить рукоятку управления данным золотни-ком в положение «Нейтраль». В положении "Подъем" рукоятки 1 и 3 следует удерживать рукой, так как после отпускания рукоятки автоматически возвра-щаются в положение «Нейтраль».
2. При установленном распределителе РП70-822 – крайнее переднее нефиксированное положение для всех рукояток 1, 2, 3. В положении "Подъем" рукоятки 1, 2 и 3 следует удерживать рукой, так как после отпускания рукоятки автоматически возвращаются в положение «Нейтраль»;
«Нейтраль» – среднее переднее фиксированное положение;
«Принудительное опускание» – среднее заднее нефиксированное положение между позициями «Нейтраль» и «Плавающее». В положении "Принудительное опус-кание" при работающем двигателе рукоятку следует удерживать рукой, так как после отпускания рукоятка автоматически возвращается в положение «Нейтраль»;
«Плавающее» – крайнее заднее фиксированное положение.

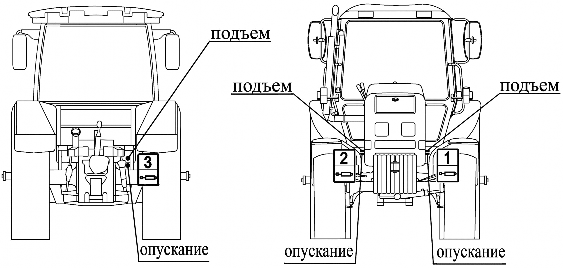

Схема расположения и подключения выводов распределителя РП70-822.1 и РП70-822 к внешним потребителям на тракторах «БЕЛАРУС-922.6» представлена на рисунке 2.20.2.

Рисунок 2.20.2 – Схема расположения и подключения выводов распределите-ля РП70-822.1 и РП70-822
