ТЯГОВАЯ И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКИ ТЕПЛОВОЗА М62

ТЯГОВАЯ И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКИ ТЕПЛОВОЗА М62

Тепловоз с поездом весом 1800 тс может следовать на площадке со скоростью 78 км/ч, на 9°/00

Подъеме—21 км/ч (рис. 2), Ограничение силы тяги по сцеплению показано кривой при скоростях 4 — 6 км/ч и равно соответственно 29 350 и 28 590 кгс.

Максимальная сила тяги тепловоза М62 при скорости 100 км/ч по сравнению с силой тяги тепловоза ТЭЗ при той же скорости выше на 1000 кгс и равна 4000 кгс.

В отличие от тепловоза ТЭЗ электрооборудование тепловоза М62 спроектировано таким образом, что сила тяги при трогании с места не имеет ограничения по пусковому току тягового генератора.

Исходными данными для построения тяговой•характеристики тепловоза служат расчетные рабочие характеристики электродвигателя типа ЭД-107 для потребляемой мощности 212 кВт, что соответствует мощности на клеммах тягового генератора 1274 KBт,

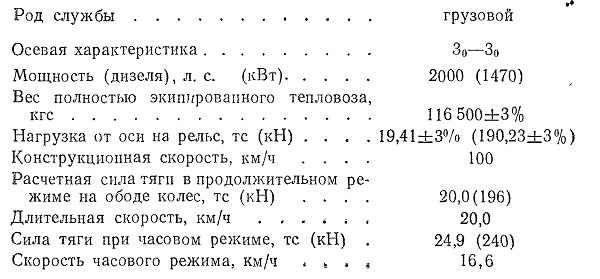

Техническая характеристика тепловоза

Максимальная сила тяги на ободе колес при трогании с места и коэффициенте

сцепления ц = 0,33, тс (КН).....38,3+3»/» (375+3%)

Наименьший радиус проходимых кривых, м 75

Минимальная высота над уровнем головок

рельсов неподрессоренных частей, мм . . 84

Высота оси автосцепки над уровнем головки

рельсов, мм ......................1055

Диаметр колеса по кругу катания, в состоянии поставки тепловоза, мм ..... 1050

Диаметр колеса по кругу катания при полном износе, мм....................978

Диаметр колесного центра, мм............900

Радиусы на сортировочных горках при скорости 5 км/ч, м:

низина..........................400

горка..........................360

Запасы:

топлива, кг......................3390 (3900 л)

охлаждающей воды около, кг ... . 950

масла для смазки и охлаждения дизеля, кг ........................800

песка, кг........................600

Основные размеры тепловоза М62

Габарит.............. 02-Т по ГОСТ 9238—73

Длина по осям автосцепок, мм..........17 400

Ширина кузова (по каркасу), мм .... 2950

Высота по выпускной трубе, мм..........4 493

Максимальная высота по выступающим частям, мм..........................4 615

Высота по каркасу кузова, мм..........4 340

Шкворневая база, мм ................8 600

Колесная база тележки, мм............4 200

Примечание. Характеристики дизеля, генератора, тяговых электродвигателей и других механизмов и узлов тепловоза даны в соответствующих разделах книга.

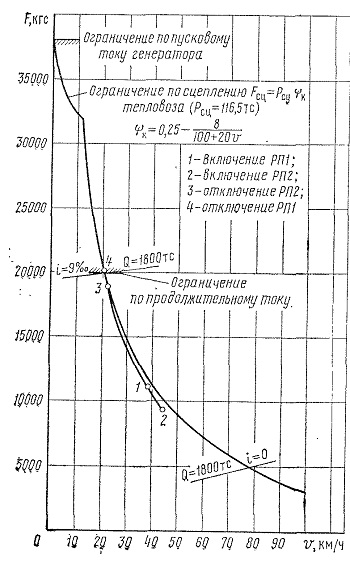

Рис. 2. Тяговая характеристика тепловоза (расчетная):
1,2 — включение реле РП1, РП2-, 3, 4 отключение реле РП1, РП2
