§ 25. СРЕЗКА ИЛИ ДОСЫПКА ОБОЧИН ЗЕМЛЯНОГО ПОЛОТНА Ж/Д ПУТИ И ОЧИСТКА КЮВЕТОВ - ЧАСТЬ 1


В целях подготовки места для выгрузки балласта и соблюдения наиболее рациональной последовательности производства работ перед выправкой профиля или подъемкой пути на щебень производится срезка или планировка обочин земляного полотна. Это достигается пропуском путевого струга (рис. 121), мощного отвального плуга МОП (рис. 122), струга-снегоочистителя (рис. 123) или же при широких обочинах при помощи бульдозера (рис. 124).

При работе путевым стругом необходимо следить за равномерной планировкой обочин с уклоном в полевую сторону, а также за соблюдением продольного уклона кювета.

На электрифицированных участках, где затруднена работа путевого струга, планировку обочин можно вести крыльями дозаторов балластера, установленных с расчетом беспрепятственного прохода возле опор контактной сети.

Техническая характеристика путевых стругов

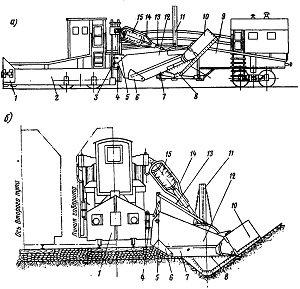

Рис. 121. Схема путевого струга (ПС-2):
а —вид сбоку; б —вид спереди;
1—носовая часть; 2 —боковой щит; 3— поползушка; 4 — двойной шарнир; 5 —паралле-лограммная стойка; б —балластный подкрылок; 7 —подвижная планка крыла; 8 — кюветная часть крыла; 9 — рама; 10— откосное крыло; 11— параллелограммная стойка крыла; 12 —боковое крыло; 13 — параллелограммная тяга; 14 — наклонная телескопическая распорка; 15 —наклонный воздушный цилиндр

Рис. 122. Схема мощного отвального плуга (МОП):
а — вид сбоку; б — вид спереди; 1—рама; 2 — телескопические распорки; 3— откосное крыло; 4 — боковое крыло; 5 —цилиндр телескопической тяги; 5 — цилиндр раскрытия бокового крыла; 7 — балластный подкрылок; 8 — цилиндр наклона откосного крыла; 9—двухосная тележка; 10— боковые щиты; 11—носовая часть; 12 — направляющие колонны; 13 —портальная ферма; 14 — укосина; 15 — телескопическая тяга; 16 — будка управления; 17 — кюветная часть

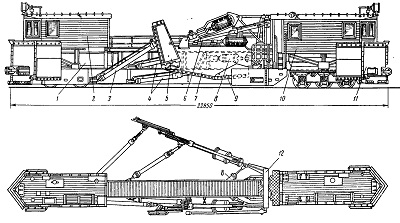

Рис. 123. Схема струга-снегоочистителя (CC):
1—рама; 2 —хозяйственная будка; 3 — телескопическая распорка откосной части крыла; 4 — телескопические распорки основной части крыла: 5 — откосная часть крыла; 6 — малая телескопическая распорка; 7— основная часть крыла; 8 — пневматический цилиндр раскрытия крыла; 9 — балластный подкрылок; 10 — будка управления; 11 — снегоочистительное устройство; 12 —портальная рама
