Техническое обслуживание электрооборудования снегохода Буран С-640



Техническое обслуживание электронной системы зажигания. Спе­циального обслуживания и регулировок электронная система зажигания не требует. Техническое обслуживание системы зажигания сводится к проверке надежности контактных соединений на статоре, коммутаторе и трансформа­торах, мест соединения коммутатора и трансформатора с «массой» снегохода и мест крепления узлов системы зажигания на двигателе и снегоходе.

Внимание! Работоспособность электронной системы зажигания и дви­гателя обеспечиваются при строгом совпадении полярности магнитов (рис. 22) маховика: северный (N) полюс магнита должен находиться напро­тив шпоночного паза. Проверку полярности магнита можно произвести с помощью компаса или другого магнита с заранее известной полярностью. Одноименные полюса (N:N или 'font-size:14.0pt;letter-spacing:-.85pt; '>S:S) магнитов отталкиваются, разноименные ('font-size:14.0pt;letter-spacing:-.75pt; '>N:S или S:'font-size:14.0pt;letter-spacing:-.75pt; '>N) — притягиваются. При замене маховика на новый необходимо проверить полярность магнитов.

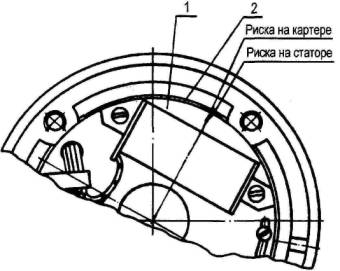

Рис. 35 - Установка опережения зажигания:   1 - статор; 2 – картер двигателя

Техническое обслуживание свечей зажигания снегохода Буран

 Проверку техничес­кого состояния свечей зажигания производите через каждые 25 часов работы двигателя или 500 км пробега снегохода.24...28⁰ при частоте вра­щения 5500 мин^-1.

Удалите грязь из гнезд свечей в головках цилиндров и выверните све­чи. Внимательно проверьте, нет ли трещин на изоляторах, обратите внимание на характер нагара, а также на состояние электродов и зазор между ними. Свечи, имеющие механические повреждения и обгорание электродов, следу­ет заменить.

Налет коричневого цвета на тепловом конусе изолятора свидетельству­ет об оптимальном режиме работы свечей, и такие свечи в очистке не нуж­даются. Обильное отложение нагара черного цвета на тепловом конусе изо­лятора и внутри камеры свечи указывает на неправильную регулировку кар­бюратора - обогащенная смесь. Белый или светло-серый цвет теплового ко­нуса, растрескивание изолятора, обгорание электродов свечи свидетельствует о перегреве свечи, что связано с регулировкой карбюратора на бедную смесь или изменение угла опережения зажигания. В этих случаях необходимо про­извести регулировку карбюратора и установку опережения зажигания.

Имейте в виду, что продолжительная работа двигателя на малых обо­ротах ведет к интенсивному образованию на тепловом конусе изолятора све­чи нагара черного цвета, по которому можно сделать неправильное суждение о работе свечей.

Самоочищение свечей после длительной работы двигателя на малых оборотах можно производить перегазовкой двигателя на оборотах, соответ­ствующих показаниям спидометра 25...30 км/ч в течение 3...5 секунд. Руко­ятка переключения реверса должна находиться при этом в нейтральном по­ложении.

Свечи с нагаром очистите стеклянной шкуркой зернистостью 5...8 мкм на бумажной основе, а затем промойте в бензине и просушите. Затем отрегу­лируйте искровой зазор между электродами путем подгибки бокового элек­трода без нажима на центральный электрод. Величина зазора для свечи А17ДВ-1 должна быть в пределах 0,5...0,6 мм.

На нормальное искрообразование на электродах свечи сказывается со­стояние подавительного сопротивления (колпачка свечи), поэтому одновре­менно с зачисткой свечи следует очищать от копоти и грязи внутреннюю и наружную поверхности колпачка. Колпачок, имеющий трещины или пробой изоляции, подлежит замене.

Техническое обслуживание электростартера СТ362А сводится к проведению следующих работ: проверке крепления стартера к кронштейну двигателя и подтяжке болтов крепления; периодическому осмотру контакт­ных соединений в цепи стартер - аккумулятор; к проверке затяжки стяжных болтов стартера, болтов крышки реле и надежности крепления реле к старте-

ру. Особое внимание при техническом обслуживании стартера следует уде­лять щеткам, так как качество работы стартера зависит от хорошего контакта щеток с коллектором. Причинами нарушения контакта могут быть загрязне­ние коллектора, заедание щеток в щеткодержателях, ослабление пружин, прижимающих щетки к коллектору.

Для доступа к щетко-коллекторному узлу:

·           отверните стяжные болты стартера;

·           снимите защитный колпак и вытяните из гнезд крышки со стороны коллектора четыре щеточные пружины;

·           проверьте состояние коллектора и щеток. Щетки должны свободно передвигаться в гнездах крышки. При износе щеток по высоте до 8...9 мм заменить их новыми. Предельная высота изношенной щетки - 7 мм. Несвое­временная замена щеток может привести к выходу из строя коллектора, а следовательно, и стартера в целом.

Загрязненный коллектор протрите чистой тканью, слегка смоченной в бензине. Подгоревшую поверхность коллектора зачистите стеклянной бума­гой № 00. Нельзя пользоваться наждачной шкуркой, так как наждачная пыль, забиваясь в зазоры между коллекторными пластинами, вызывает короткое замыкание секций обмотки якоря.

·           сборку произведите в обратном порядке.

Техническое обслуживание дополнительного реле стартера, вы­прямителя, предохранителя, выключателей 'font-size:14.0pt; '>сводится к периодической проверке надежности их крепления и надежности контактов в местах подсое­динения электропроводов. При наличии внутренних дефектов узлы следует заменить на новые.

Техническое обслуживание аккумуляторной батареи производите согласно инструкции на «Батареи аккумуляторные, свинцовые, стартерные», приложенной к комплекту документации на снегоход.

Техническое обслуживание электропроводки 'font-size:14.0pt; '>сводится к регулярно­му ее осмотру. Следует тщательно проверить состояние изоляции проводов и устранить причины возможных повреждений (перетирание об острые кром­ки, излишнее провисание и т. д.). Провода даже с незначительным поврежде­нием изоляции необходимо обмотать в местах повреждения изоляционной лентой. Тщательно следите за тем, чтобы на поверхности проводов не попа­дали масло и бензин, так как они разрушают изоляцию и тем самым значи­тельно сокращают срок службы проводов.

Особое внимание уделяйте чистоте и правильному присоединению вы­соковольтных проводов. Провода должны быть навернуты на выводы высо­ковольтного трансформатора и колпачки свечей до упора.

Техническое обслуживание разъемных электрических соедините­лей заключается в поддержании их чистоты. При необходимости для вывода гнезда или штыря из колодки необходимо отжать фиксатор и, не прилагая больших усилий, за провод вынуть гнездо или штырь из колодки. При уста­новке гнезда или штыря в колодку фиксатор слегка отогните.

Техническое обслуживание элементов системы освещения заключа­ется в тщательном осмотре проводов, надежности их соединений, содержа­нии приборов освещения в чистоте. Следует периодически проверять ис­правность всех элементов системы освещения при различных положениях переключателя.

Замена потемневших и сгоревших ламп, регулировка фары являются основными элементами обслуживания фары и заднего фонаря. Лампы с по­темневшими колбами следует заменить, не дожидаясь их перегорания. Для замены лампы заднего фонаря необходимо отвернуть два крепежных винта, снять стекло и заменить лампу. Для замены перегоревшей лампы фары (на снегоходах «Буран» С-640А1Ц, С-640А1И, С-640А1В, С-640А1Г, С-640А1ИП, С-640/3700):

·           ослабьте три винта 6 (рис. 24) и снимите ободок фары;

·           выньте оптический элемент 4, отсоединив штекерный разъем 9, отсо­едините пружинную защелку и замените лампу. Необходимо следить за тем, чтобы поперечные линии рисунка рассеивателя фары всегда располагались строго вертикально.

На снегоходах «Буран» С-640М и С-640МД для замены лампы фары:

·           отсоедините штекерный разъем от лампы;

·           снимите защитный резиновый чехол, закрывающий лампу;

·           отсоедините пружинную защелку и замените лампу. При замене гало­генной лампы недопустимо браться голыми пальцами за стеклянную колбу, так как жир с пальцев, оставшийся на колбе, приведет к быстрому ее перего­ранию.

С целью лучшего использования световых качеств фары и уменьшения ее слепящего действия фара на снегоходе должна быть правильно отрегули­рована.

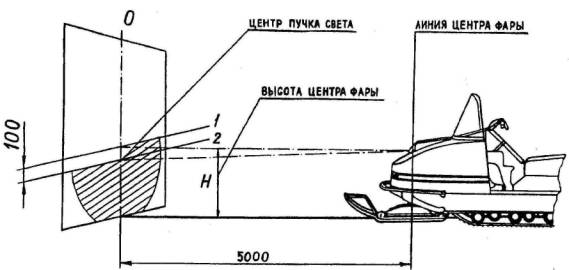

Для регулировки фары (рис. 36):

·           установите снегоход на ровной горизонтальной площадке;

·           в пяти метрах от снегохода (расстояние между центром фары и экра­ном) перпендикулярно его продольной оси установите экран так, чтобы ис­ключить блики от солнца. Поверхность экрана должна быть матовой. Экран легко изготовить самому из листа фанеры или жесткого картона;

·           на экране вертикально начертите осевую линию «О», являющуюся линией центра фары, и на высоте «Н» (расстояние между центром фары и площадкой) от площадки пересеките ее горизонтальной линией 1;

·           ниже нанесенной горизонтальной линии 1 на расстоянии 100 мм на­несите вторую линию 2 параллельно первой;

·           включите ближний свет фары;

·           с помощью регулировочных винтов 2 фары (рис. 24) отрегулируйте направление светового пучка так, чтобы верхняя граница светового пятна совпадала с линией 2, а точка пересечения горизонтального и наклонного участка светового пятна - с точкой пересечения линии «О» с линией 2.

Рис. 36 - Регулировка фары



На снегоходах «Буран» С-640М и С-640МД регулировочный винт на­ходится на тыльной стороне фары.
