Смазка снегохода Буран С-640

Смазка — одна из важнейших операций, входящих в общий комплекс технического обслуживания, направленных на снижение износов, продление ресурса и повышение надежности снегохода в условиях эксплуатации.

Перед смазкой с деталей удалите пыль, грязь и остатки старой смазки. Тщательно оботрите или обдуйте сжатым воздухом масленки и пробки заливных отверстий. Заправочные наконечники периодически промывайте в керосине.

При смазке снегохода следите за тем, чтобы смазочные материалы не попадали на окрашенные поверхности и резиновые детали. По окончании смазочных операций излишки консистентных смазок, выступившие из сочленений, а также брызги и капли жидких смазок удалите, пробки наливных отверстий заверните полностью, вытрите насухо пресс-масленки. Масло в картер коробки реверса заливайте до установленного уровня. Несоблюдение этого условия приводит к нарушению нормальной работы агрегата. Консистентные смазки следует нагнетать через пресс-масленки до тех пор, пока смазка не заполнит зазор между рабочими поверхностями деталей. Это определяется по появлению смазки, выступающей из зазоров сочленений.

При низких температурах заправляемые масла и смазки необходимо подогревать. Использование открытого огня запрещается.

Смазка двигателя снегохода, как и большинства двухтактных двигателей с кривошипно-камерной продувкой, производится без применения специальных устройств, образующих систему смазки, маслом, входящим в состав топливной смеси.

Замену смазки в картере коробки реверса рекомендуется производить сразу после остановки двигателя, пока масло не остыло. Теплое масло увлекает больше примесей.

Смазка ходовой части снегохода осуществляется консистентной смазкой плюсовой температуры через отверстия в наружных щеках катков и в щеках балансиров заднего направляющего вала шприцем с установленной на выходной конец пресс-масленкой.

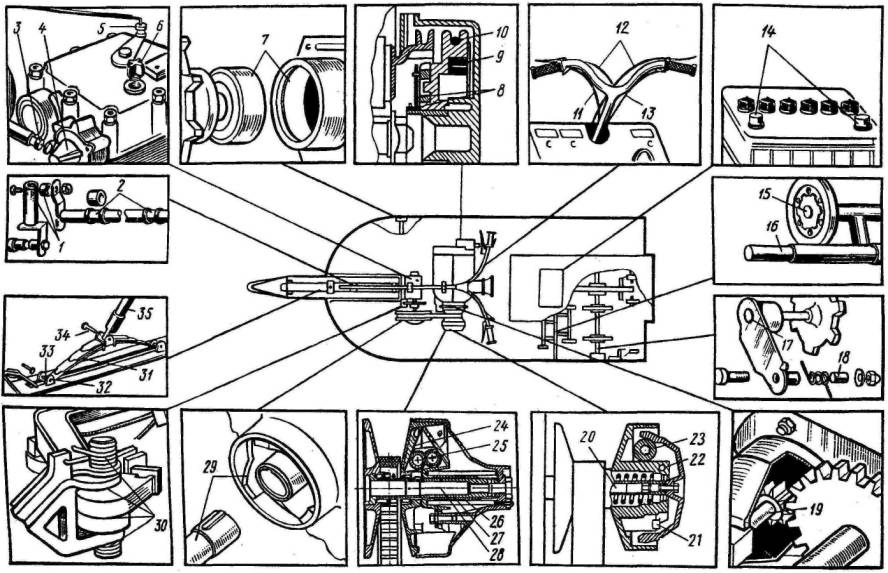

Точки смазки снегохода указаны на рис. 27, виды смазочных материалов и периодичность смазки - в таблице 4. Применение нерекомендованных смазочных материалов может привести к преждевременному износу деталей. Проведение смазочных работ следует совмещать с очередным техобслуживанием изделия.

Наименование узла и номер позиции на иллюстрированной схеме смазки	Наименование смазочных материалов	Способ нанесения смазочных материалов	Периодичность проверки и замены смазки	Примечание
Пусковой трос ручного стартера поз. 10	Смазка ОКБ-122-7 ГОСТ 18179-72.	Смазать	ТО-2	Отвернуть вин ты крепления и снять корпус стартера
Тросы приводов тормозов, дросселя и корректора карбюратора поз. 11,12,1З	МК-8 ГОСТ 6457-66 с бензином в соотношении по объему 3:7	Смазать	ТО-2	Снять со снегохода и смазать
Зажимы аккумуляторной батареи поз. 14	Литол-24 ГОСТ 21 150-87	Смазать	ТО-2	Очистить от грязи и окиси, закрепить клеммы проводов и смазать тонким слоем. Зажимы смазывать каждый раз при установке аккумулятора на снегоход
Подшипники катков поз. 15	То же	Зашприцевать смазку	ТО-2	См. «Техническое обслуживание ходовой части»
Оси балансиров катков поз. 16	»	Смазать	ТО-2	То же
Корпус подшипника и подшипник направляющего вала гусениц поз. 17	»	Зашприцевать смазку	ТО-2	»
Втулка заднего балансира поз. 18	»	Смазать	ТО-2	»
Вал шестерни электростартера поз. 19	!!	Смазать	ТО-2	Смазать тонким слоем на участке перемещения шестерни
Ведущий шкив вариатора поз. 20	II	Набить смазку	ТО-2	См. «Техническое обслуживание трансмиссии»
Центробежный регулятор поз. 21, 22, 23	»	Смазать	ТО-2	То же

Продолжение таблицы 4

Наименование узла и номер позиции наиллюстрированнойсхеме смазки	Наименование смазочных материалов	Способнанесения смазочных материалов	Периодичностьпроверки и замены смазки	Примечание
Пусковой трос ручного стартера поз. 10	Смазка ОКБ-122-7ГОСТ 18179-72.	Смазать	ТО-2	Отвернуть вин ты крепления и снять корпус стартера
Тросы приводов тормозов, дросселя и корректора карбюратора поз. 11,12,1З	МК-8 ГОСТ 6457-66 с бензином в соотношении пообъему 3:7	Смазать	ТО-2	Снять со снегоходаи смазать
Зажимы аккумуляторнойбатареи поз. 14	Литол-24ГОСТ 21 150-87	Смазать	ТО-2	Очистить отгрязи и окиси,закрепитьклеммы проводов и смазатьтонким слоем.Зажимы смазывать каждыйраз при установке аккумулятора на снегоход
Подшипники катков поз. 15	То же	Зашприцеватьсмазку	ТО-2	См. «Техническое обслуживание ходовой части»
Оси балансиров катков поз. 16	»	Смазать	ТО-2	То же
Корпус подшипника иподшипник направляющего вала гусениц поз. 17	»	Зашприцеватьсмазку	ТО-2	»
Втулка заднего балансира поз. 18	»	Смазать	ТО-2	»
Вал шестерниэлектростартерапоз. 19	!!	Смазать	ТО-2	Смазать тонким слоем на участке перемещения шестерни
Ведущий шкив вариатора поз. 20	II	Набить смазку	ТО-2	См. «Техническое обслуживание трансмиссии»
Центробежный регулятор поз. 21, 22, 23	»	Смазать	ТО-2	То же

Продолжение таблицы 4

Наименование узла и номер позиции наиллюстрированной схеме смазки	Наименованиесмазочныхматериалов	Способнанесениясмазочныхматериалов	Периодичностьпроверки и замены смазки	Примечание
Центробежный регуляторпоз. 24, 25, 26, 27	Литол-24 ГОСТ 21 150-87	Смазать	ТО-2	См. «Техническое обслуживание трансмиссии»
Ведущий шкив вариаторапоз. 28	То же	Набить смазку	ТО-2	То же
Приводной вал коробки реверса на участке перемещения подвижного диска вариатора и винтовые поверхности подвижного конуса поз. 29	»	Набить смазку	ТО-2	»
Оси тормозов и торцевыеповерхности рычагов поз. 30	»	Смазать	ТО-2	Попаданиесмазки на тормозные колодки не допускается
Листы рессоры поз. 31	Графитнаясмазка УссАГОСТ 3333-80	Смазать	ТО-3	При разборке смазать тонким слоем рабочиеповерхности
Оси крепления рессорыпоз. 32	Литол-24 ГОСТ 21 150-87	Смазать	ТО-2	См. «Техническое обслуживание ходовойчасти»
Опорный вкладышрессоры поз. 33	То же	Смазать	ТО-1	То же
Ось крепления лыжи поз. 34	II	Смазать	ТО-2	»
Шкворень лыжи поз. 35	»	Смазать	ТО-2	»
Первую смазку провести после 3500 км пробега, последующие - при ТО-3.
