5.5 Техническое обслуживание двигателя снегохода Буран С-640
Техническое обслуживание двигателя заключается в очистке наружных поверхностей от загрязнений, в периодической подтяжке резьбовых соединений, проверке герметичности по разъемам цилиндров с картером и головками цилиндров, в очистке деталей цилиндро-поршневой группы от нагара и смазке соединений. Подтяжку резьбовых соединений (гаек крепления головок цилиндров, половин картера, впускного коллектора и так далее) производите на холодном двигателе. Гайки головок цилиндров затягивайте крест-накрест. Скопление нагара на деталях цилиндро-поршневой группы приводит к закоксовыванию поршневых колец, перегреву двигателя, к заклиниванию поршня и его прогару, повышению расхода топлива и уменьшению мощности двигателя. В условиях эксплуатации образовавшийся нагар можно удалить при частичной разборке двигателя не снимая его с подмоторной рамы, в следующей последовательности:
С поверхности камер сгорания головок цилиндров, днищ поршней, из выпускных каналов цилиндров и выхлопных патрубков нагар удалите скребками из твердых пород дерева или волосяными щетками. При этом необходимо соблюдать осторожность, чтобы не повредить обработанные поверхности. Предварительно нагар следует размягчить керосином или ацетоном путем погружения деталей или накладывая на очищаемую поверхность ветошь,

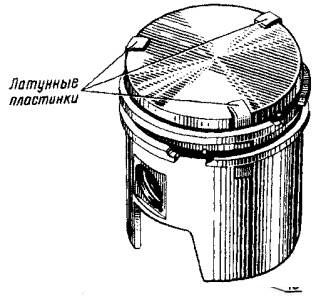

Рис. 28 - Снятие поршневых колец
моченную в указанных растворителях. Смолистые отложения на деталях удаляйте ацетоном.
Поршневые кольца снимайте осторожно при помощи трех-четырех тонких латунных пластинок (рис. 28). Две пластинки заведите под концы кольца в месте стыка, а с помощью остальных извлеките кольцо из канавки. При снятии и надевании колец без вспомогательных пластинок неизбежна деформация поршневого кольца. На снимаемых поршневых кольцах необходимо делать метки (карандашом или мелом), чтобы при сборке установить их в те же канавки поршня, так как они уже приработались по цилиндру. Осторожно удалите нагар со стенок поршневых канавок, не допуская их повреждения. Особенно тщательно удаляйте нагар около стопорных штифтов. Проверьте состояние поршневых колец. Пригодность к работе поршневого кольца определяется по следующим признакам: · хорошо приработанное кольцо должно иметь серую матовую поверхность по всей окружности. Если имеется цвет побежалости или следы приго-рания, что указывает на места прорыва газов, кольцо считается непригодным; · кольцо должно хорошо прилегать по окружности цилиндра. Перед постановкой кольца на поршень необходимо вставить его в цилиндр и посмотреть прилегание на свет; · допустимая величина теплового зазора в стыке кольца при установке его в цилиндр на глубину 25 мм от верхнего фланца цилиндра должна составлять 0,40...0,55 мм; · после постановки поршневых колец на поршень проверьте зазор 0,06...0,15 мм между торцами колец и канавок. Кольцо в канавке должно свободно перемещаться под собственным весом без заеданий, нижняя плоскость канавки должна иметь гладкую поверхность без рисок, а поршневое кольцо хорошо прилегать к этой поверхности; · нельзя ставить кольцо, если его концы плохо прилегают около стыка, что указывает на потерю упругости. Поршни снимайте только в случае необходимости: грубые надиры на боковой поверхности поршня, подозрение на чрезмерный износ поршня, выработка игольчатого подшипника верхней головки шатуна и посадочной поверхности поршневого пальца. Для выпрессовки поршневого пальца применяйте медную или алюминиевую выколотку, предварительно сняв стопорные кольца пальца. Если на поверхности поршня имеются следы прихвата, снимите их шабером или бархатным напильником. Зачищать поршень наждачной шкуркой нельзя, так как алюминиевый сплав легко вбирает зерна наждака, после чего резко повышается износ поршня и цилиндра. Сборку двигателя производите в обратной последовательности. Перед сборкой все детали промойте в бензине и просушите. Осмотрите прокладки, в случае их повреждения замените на новые. Обратите внимание на состояние и прочность посадки стопорного штифта поршневых колец, так как вы-падание штифтов может вывести двигатель из строя. Проверьте плотность посадки поршневого пальца и состояние стопорных колец. В канавки бобышек поршня стопорные кольца ставьте так, чтобы замок кольца не совпадал с выемкой канавки. Зеркало цилиндров, поршни и поршневые кольца смажьте маслом М-8В1 Поршень установлен в свой цилиндр, если выемки на юбке поршня совпадают с каналами продувки в картере, а отверстия в поршне под палец - с подшипником головки шатуна. Для удобства сборки прокладки к всасывающему коллектору приклейте клеем 88НП или БФ. При монтаже выпускной системы на снегоходе следует избегать механических повреждений сферических шарниров. В противном случае нарушается герметичность соединений элементов между собой, что приводит к повышению шума выпуска и проникновению отработавших газов в подкапотное пространство. После сборки двигателя обязательно проведите его обкатку на неподвижном снегоходе циклами по 20...30 мин в течение 1,5...2 часов при оборотах двигателя, соответствующих показанию спидометра 10...15 км/ч. При пробеге первых 200 км после замены поршня, цилиндра и поршневого кольца соблюдайте все требования, указанные в разделе «Обкатка снегохода». Регулировка натяжения ремня вентилятора. Для нормальной работы двигателя следует периодически проверять и регулировать натяжение ремня вентилятора. Прогиб ремня от усилия 4±0,5 кгс, приложенного в середине между шкивами, должен быть 6...15 мм (см. рис. 29). Натяжение ремня осуществляется за счет перестановки набора регулировочных шайб, находящихся между полушкивами крыльчатки, на наружную сторону внутреннего полушкива следующим образом: · снимите воздухозаборник и узел ручного стартера; · отверните гайку крепления шкива крыльчатки, удерживая крыльчатку от проворачивания стопором, входящим в комплект инструмента снегохода; · снимите наружный полушкив, ремень, регулировочные шайбы и внутренний полушкив;

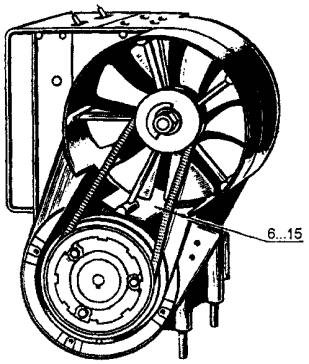

· поставьте на валик крыльчатки необходимое количество шайб, внутренний полушкив, оставшиеся регулировочные шайбы, передний полушкив и затяните гайку; · заведите ремень в ручей шкива крыльчатки и, поворачивая коленчатый вал двигателя (свечи вывернуты), наденьте его на ведущий шкив; · проверьте натяжение ремня, установите на место воздухозаборник вентилятора и ручной стартер. Техническое обслуживание системы питания. Изменение технического состояния системы питания в процессе эксплуатации связано с тем, что топливные и воздушные фильтры постепенно засоряются, ухудшается очистка топлива. Вследствие засорения и нарушений регулировок в карбюраторе изменяется состав горючей смеси на различных режимах работы двигателя. Кроме того, при длительном хранении бензина возрастает содержание в нем фактических смол. Применение такого бензина вызывает быстрое осмоление топливопроводов и топливных фильтров, нарушается состав смеси вследствие уменьшения сечения жиклеров карбюратора. Чтобы предотвратить многие неисправности системы питания, необходимо для приготовления топливной смеси применять только рекомендованные бензин и масла, точно выдерживая указанные пропорции и соблюдая требования, предъявляемые к заправке. Техническое обслуживание системы питания заключается в систематической проверке качества крепления и герметичности всех соединений, промывке топливного бака, топливопроводов и фильтроэлементов, в очистке и промывке деталей и каналов карбюратора и периодическом проведении регулировок. Регулировать карбюратор следует лишь после проверки технического состояния двигателя и системы питания, исправности и правильности регулировок системы зажигания. Из-за негерметичности соединений топливной системы в нее может подсасываться воздух, в результате чего топливный насос становится частично или полностью неработающим. При подсосе воздуха по уплотнениям карбюратора и впускного коллектора происходит резкое обеднение горючей смеси - двигатель запускается с трудом и на холостых оборотах не работает. Неплотность соединений устраняется подтяжкой крепежных деталей и заменой поврежденных прокладок. Недостаточная подача топлива возможна также в случае засорения суфлирующего отверстия в крышке топливного бака. Техническое обслуживание фильтра-отстойника сводится к его периодической очистке. Для этого надо, отвернув гайку-барашек, снять стакан и фильтрующий элемент и промыть их в чистом бензине. Для промывки фильтра топливного бака, следует выдернуть штуцер из резиновой втулки бака и с помощью отвертки осторожно извлечь из отверстия саму втулку. Промывку фильтра производите без разборки. Техническое обслуживание топливного насоса заключается в периодическом удалении механических примесей из отстойника и промывке фильтрующей сетки. Разбирайте насос только в случае его неисправности, так как при разборке можно повредить диафрагму. Полную разборку карбюратора производите только в случае его неисправности, если при эксплуатации наблюдается повышенный расход топлива, резкое уменьшение мощности на переходных режимах и неустойчивая работа на оборотах холостого хода двигателя. После эксплуатации на этилированном бензине, перед разборкой карбюратор рекомендуется опустить на 10...20 мин в керосин. Разборку производите аккуратно, избегая повреждения прокладок. После разборки все детали тщательно промойте и очистите от смолистых отложений. Промывка должна производиться в неэтилированном бензине. Жиклеры и каналы после промывки продуйте сжатым воздухом. При сильном засмолении жиклеров их можно очищать заостренной палочкой из мягкого дерева, обильно смоченной ацетоном. Нельзя прочищать жиклеры проволокой или другими металлическими предметами, так как это ведет к увеличению пропускной способности жиклеров и дополнительному расходу топлива. При сборке каждый жиклер устанавливайте на свое место. Во избежание коробления фланцев гайки крепления карбюратора затягивайте равномерно. Регулировка карбюратора К65Ж Регулировку карбюратора на режиме холостого хода производите в следующем порядке: · перед пуском двигателя вращением винта 5 (рис. 30) установите дроссель в такое положение, чтобы между его основанием и нижней образующей корпуса карбюратора образовалась щель в 2...2,5 мм; · заверните полностью, а затем выверните на 0,5...1 оборот регулировочный винт 4; · запустите и прогрейте двигатель при средней частоте вращения коленчатого вала в течение 2...3 мин; · заворачивая винт 5, установите минимально устойчивую частоту вращения коленчатого вала;

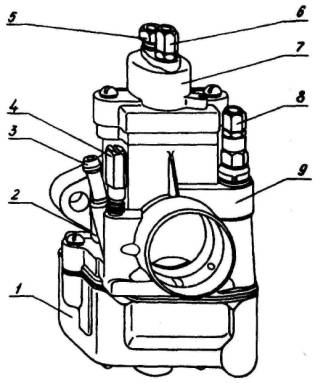

· постепенным отвора-чиванием винта 4 до появления перебоев в работе двигателя, а затем медленным его заворачиванием найдите оптимальное положение винта 4, при котором двигатель будет работать устойчиво; · проверьте устойчивость работы двигателя при резком открытии и закрытии дросселя. Если двигатель прекращает работу при резком открытии дросселя, заверните винт 4 на четверть-половину оборота (смесь обогатится), если двигатель останавливается при резком закрытии дросселя - на столько же выверните (смесь обеднится). У отрегулированного карбюратора винт 4 должен быть отвернут на величину не более двух оборотов от полностью завернутого положения. Отворачива-ние его на большую величину приведет к забеднению топливной смеси на эксплуатационных режимах и, как следствие, к перегреву двигателя. Регулировка положения поплавкового механизма производится на демонтированном с двигателя карбюраторе со снятой поплавковой камерой путем подгибки регулировочного элемента поплавка. Оптимальный уровень топлива обеспечивается при таком положении поплавка, когда на перевернутом карбюраторе поплавок находится под силой собственного веса, и при этом литейная линия разъема на боковой поверхности поплавка параллельна плоскости разъема с поплавковой камерой корпуса карбюратора. Регулировка качества смеси для эксплуатационных режимов работы двигателя в зависимости от климатических и других факторов производится перестановкой дозирующей иглы дросселя в замке иглы. При подъеме иглы смесь обогащается, при опускании - обедняется. Оптимальный эксплуатационный расход топлива соответствует такому положению дозирующей иглы дросселя, при котором снегоход под нагрузкой один водитель, движущийся со скоростью 30 км/ч по снежному покрову плотностью 0,3...0,35 г/см3 и температуре окружающего воздуха не выше минус 4 °С, расходует на протяжении 100 км не более 22 л топлива. Регулировка карбюратора «Mikuni» снегохода Буран С-640 Для регулировки качества смеси холостого хода пол-ностью заверните винт 2 (рис. 31), затем отверните на 1 оборот. При повороте винта по часовой стрелке смесь обогащается, против часовой стрелки - обедняется. Регулировка оборотов Рис. 31 - Регулировка карбюратора «Mikuni»: холостого хода проводится 1 - винт регулировки оборотов холостого хода; сначала предварительно на 2-винт регулировки качества смеси холостого выключенном двигателе, захода тем окончательно. Для предварительной регулировки выверните винт 1 (рис. 31) до момента, когда он не будет контактировать с дросселем. Заворачивайте винт 1 до тех пор, пока он не коснется дросселя, затем, продолжая заворачивать винт, обеспечьте зазор 1,5 мм между торцом дросселя и поверхностью выпускного отверстия карбюратора (со стороны двигателя), используя в качестве калибра отрезок сверла и т. п. (рис. 32). Для окончательной регулировки оборотов холостого хода запустите двигатель и дайте ему прогреться. Затем отрегулируйте обороты холостого хода до минимальных устойчивых, поворачивая винт по часовой стрелке для увеличения оборотов или против часовой стрелки для уменьшения оборотов. Внимание! Не регулируйте обороты холостого хода, используя винт 2. Регулировка качества смеси для эксплуатационных режимов работы двигателя в зависимости от климатических и других факторов производится перестановкой дозирующей иглы дросселя в замке иглы. При подъеме иглы смесь обогащается, при опускании - обедняется. Топливный корректор имеет два положения: «закрыт» и «полностью открыт». Открытое положе-ние

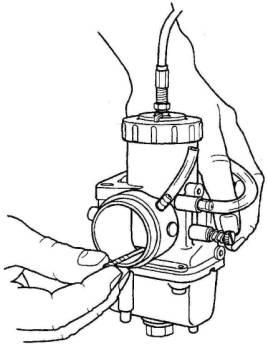

Рис. 32 - Использование отрезка сверла в качестве калибра используется при пуске двигателя.
