Шаг воздушного винта аэросаней

Шагом воздушного винта называется расстояние, на которое он поступательно продвигается за один полный оборот (см. рис. 62). Правильное определение шага винта обусловливает углы а установки сечений лопасти и значительно влияет на величину тяги.

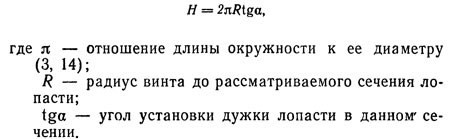

Геометрический шаг винта Н подсчитывается по формуле

Шаг для всех частей и сечений винта одинаков, то есть винт имеет постоянный шаг. Это графически изображено на рисунке 66, где показаны углы установки сечений на различных радиусах лопасти для винта постоянного шага. Но аэродинамические исследования показали, что более выгодно делать винты с переменным шагом, у которых шаг возрастает к концу лопасти. К винтам переменного шага также применяется понятие «шаг винта», но условно он берется по сечению винта, расположенному на 0,75 R (или 75%).

Для аэросанных воздушных винтов шаг принимается от 0,55 до 0,935 м.

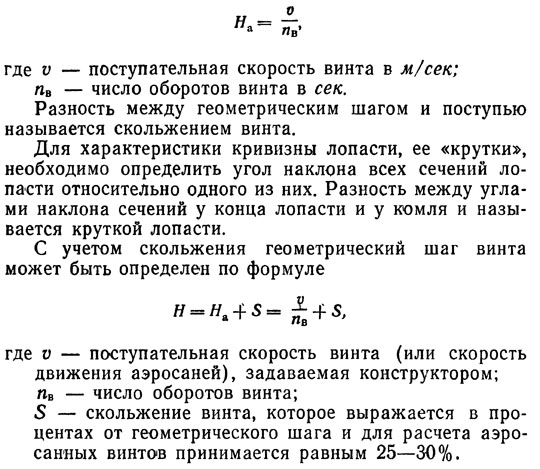

Вследствие податливости воздуха винт в действительности за один оборот продвигается на расстояние, меньшее чем Н. Это расстояние называется поступью винта На и определяется из выражения:
