Механизм подъема антенны пожарного автомобиля связи и освещения АСО-ЗИЛ-150

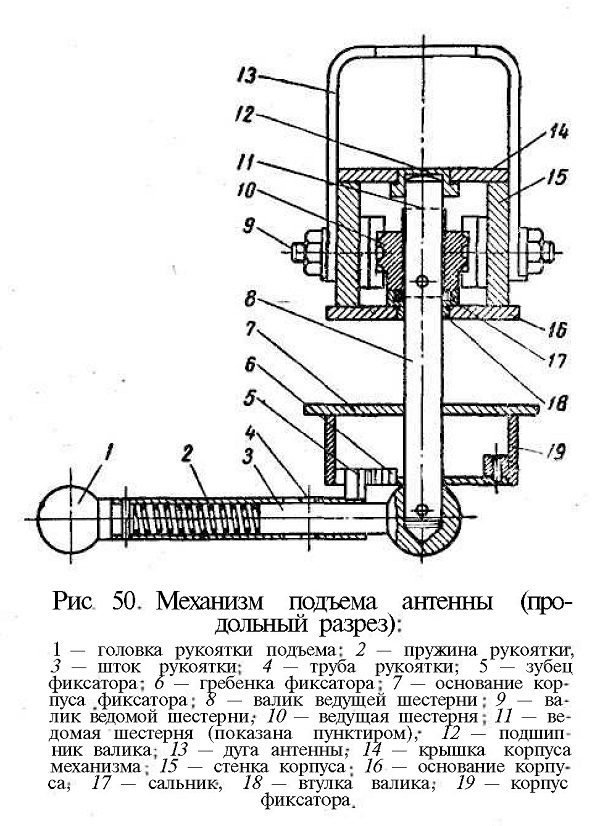

 Механизм (рис. 50) предназначен для подъема антенны радиостанции из транспортного — горизонтального положения, в рабочее—наклонное до вертикального непосредственно из кузова автомобиля.

Механизм состоит из сварного корпуса 15, установленного на крыше автомобиля, в котором на вертикальном валике 8 установлена ведущая шестерня 10, а на горизонтальном валике 9 — ведомая шестерня 11 (показана пунктиром) Обе шестерни закреплены на валиках при помощи шпилек и находятся в постоянном зацеплении. На концах валика 9 закреплена дуга 13, на которой установлена антенна, а нижний конец валика 8 выведен через крышу и потолок кузова в кабину, где на него насажен шток 3

рукоятки подъема антенны На шток насажена труба 4 рукоятки подъема с головкой 1 и зубцом фиксатора 5; а между торцом штока и головкой трубы вставлена в сжатом состоянии пружина фиксатора 2. Под действием пружины труба рукоятки стремится влево и вводит зубец 5 в зацепление с гребенкой фиксатора .6. Ввиду того, что передаточное отношение шестеренчатой передачи равно 1: 1, угол поворота рукоятки равен углу подъема антенны, а длина дуги гребенки фиксатора равна 1/4 длины окружности

Для подъема антенны нужно нажатием на головку 1 рукоятки вывести фиксатор из -зацепления с гребенкой и повернуть рукоятку на угол, равный требуемому углу подъема антенны, т.е. на 45 град при работе радиостанции на ходу автомобиля и на 90° — при работе на стоянке
