Щит питания пожарного автомобиля связи и освещения АСО-ЗИЛ-150
Щит питания (рис. 47) служит для распределения и контроля питания аппаратуры связи и освещения кузова. Щит смонтирован в металлическом корпусе со съемной передней панелью и крышкой. На передней панели щита установлены: вольтметр постоянного тока на 25 в, показывающий напряжение
аккумуляторной батареи Ю-ЖН-ШО, амперметр
постоянного тока на 25 а для контроля силы зарядного тока, выключатель
питания 12 в-В К — «Пост ток»; выключатель переменного тока 127 в ВК1 —
«Перем. ток»; выключатель зарядного устройства ВКз.— «Заряд»,
переключатель питания освещения «Свет» — ///
Под съемной крышкой установлены трубчатые предохранители на 20 и 50 а.
Для контроля наличия питания установлены две сигнальные лампочки,
защищенные линзами. При включении рубильников питания «Пост ток» или «Перем.
ток« загораются сигнальные лампы Сигнальная лампа JI1 питается от
батареи 12 в, лампа, Л2 — от вторичной обмотки понижающего
трансформатора ТР.
В нижней части щита под съемной крышкой расположены две текстолитовые
платы с зажимами и надписями

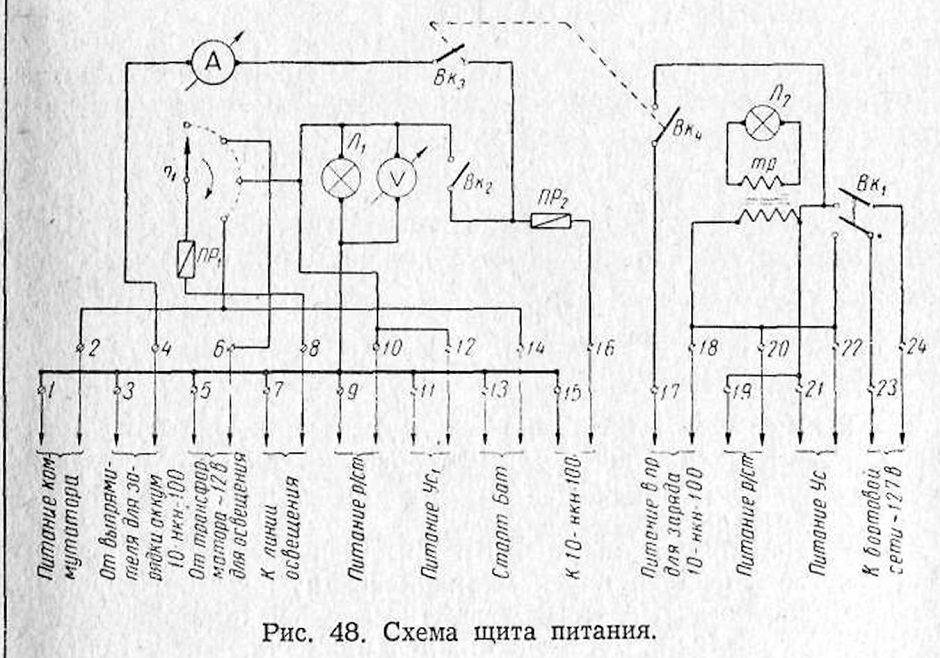

К зажимам подводятся все провода от аппаратуры и источников питания
постоянного и переменного тока (рис 48)
Рис 48
