СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЕЙ АВТОМОБИЛЕЙ МАЗ-500

Топливоподкачивающий насос дизельного двигателя ЯМЗ-236

Топливоподкачивающий насос поршневого типа предназначен для подачи топлива из бака к насосу высокого давления. Он устанавливается на лицевой стороне корпуса топливного насоса высокого давления и крепится к нему тремя шпильками. Привод насоса осуществляется от эксцентрика кулачкового валика насоса высокого давления через роликовый толкатель.

Устройство топливоподкачивающего насоса показано на рис. 36.

Основные детали насоса: корпус 1, роликовый толкатель 9, поршень 2 с пружиной 3, всасывающий 25 и нагнетательный 14 клапаны и насос для ручной подкачки топлива.

Корпус насоса представляет собой фасонную чугунную отливку с наружной обработанной привалочной плоскостью фланца крепления и с большим количеством внутренних каналов, рас-точек и отверстий.

Подклапанное пространство всасывающего клапана 25 соединено отверстием с трубопроводом, подводящим топливо к насосу, а надклапанное — каналом с полостью корпуса, в которой перемещается поршень.

Подклапанное пространство нагнетательного клапана 14 соединяется каналом с полостью, в которой перемещается поршень, а надклапанное — с нагнетательным каналом. Кроме этих каналов, в корпусе имеется еще канал, соединяющий полость перемещения поршня (у перегородки насоса) с нагнетательным каналом.

Привод поршня осуществляется роликовым толкателем 9 через шток 7. Ролик 13 толкателя вращается на «плавающей» оси 12, застопоренной от продольного перемещения двумя сухарями 11. Одновременно сухари, перемещаясь в пазах корпуса насоса, предохраняют толкатель от проворачивания.

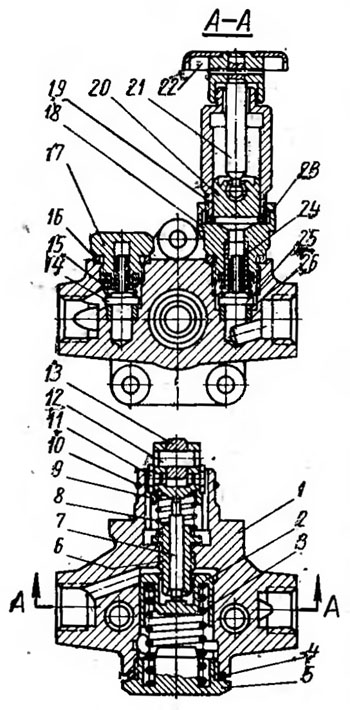

Рис. 36. Топливоподкачивающий насос:

1 — корпус: 2 — поршень; 3— пружина поршня; 4 и 16 — уплотнительные шайбы; 5 и 17 — пробки: 6— втулка штока: 7 —шток толкателя; 8 — пружина толкателя; 9 — толкатель поршня; 10 — стопорное кольцо толкателя; 11— сухарь толкателя; 12 — ось ролика: 13 — ролик толкателя: 14— нагнетательный клапан: 15— пружина; 18— корпус цилиндра насоса ручной подкачки: 19 — цилиндр насоса ручной подкачки; 20 — поршень насоса ручной подкачки: 21 — шток поршня;
22 — рукоятка: 23 — прокладка; 24 — втулка цилиндра насоса ручной подкачки; 25— всасывающий клапан; 26 — седло клапана

Пружина 8, упирающаяся во втулку 6 штока, прижимает толкатель к эксцентрику кулачкового валика. Толкающее усилие от толкателя к поршню передается через шток 7, перемещающийся в направляющей втулке 6, которая ввернута на специальном клее в корпус насоса. Шток и втулка представляют собой прецизионную пару.

Стальной поршень 2 имеет форму стакана с фасонным днищем, примыкающим к перегородке корпуса насоса. Внутрь поршня вставлена пружина 3. упирающаяся одним концом в днище поршня, а другим — в пробку 5. ввернутую снаружи в корпус и герметически закрывающую полость, перемещения поршня. Таким образом, пружина постоянно прижимает поршень к внутренней перегородке насоса.
Всасывающий 25 и нагнетательный 14 клапаны, изготовлен-ные из капрона, имеют грибовидную форму и прижимаются к седлам пружинами.

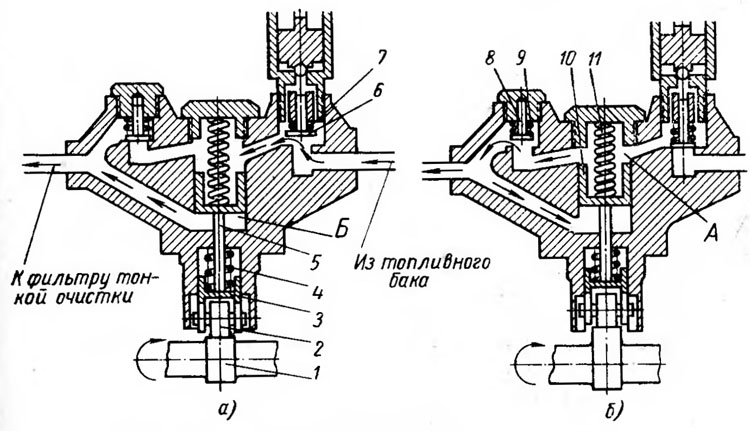

Схема работы насоса показана на рис. 37.

Толкатель, прижимаемый пружиной 4 к эсцентрику 1 вращающегося кулачкового валика насоса высокого давления, получает возвратно-поступательное движение вдоль расточки в корпусе насоса.

Движение толкателя вверх принудительное, а обратное движение вниз толкателя и поршня осуществляется под действием нружин 4 и 11. Когда поршень под действием пружНны 11 опускается вниз, в надпоршневой камере А создается разрежение, благодаря которому в определенный момент открывается всасывающий клапан 6, и топливо из топливного бака, пройдя фильтр предварительной очистки, по топливопроводу засасывается в надпоршневую камеру (рис. 37, а).

К концу хода поршня давление в топливном баке и надпоршневой камере уравнивается, и всасывающий клапан закрывается.

При движении поршня вверх (рис. 37, б) под действием толкателя, на который давит эксцентрик, сжимается пружина 11, всасывающий клапан остается закрытым и топливо выталкивается из надпоршневой камеры А через открывшийся под действием избыточного давления нагнетательный клапан 8 в нагнетательный канал и поступает к фильтру тонкой очистки. Одновременно под действием разрежения, образующегося под поршнем, топливо заполняет подпоршневую камеру Б. При последующем движении поршня вниз, когда идет заполнение топливом надпоршневой камеры, нижняя часть поршня выталкивает топливо из подпоршневой камеры в нагнетательный канал и далее к фильтру тонкой очистки.

Количество подаваемого насосом топлива автоматически регулируется в зависимости от расхода его топливным насосом высокого давления в результате изменения хода поршня насоса в зависимости от давления в системе нагнетания. Регулирование происходит следующим образом. Когда давление в нагнетательном канале возрастает вследствие избытка топлива в насосе высокого давления и в трубопроводе при больших числах оборотов халенчатого вала двигателя или при засорении фильтра тонкой очистки, то и в подпоршневой камере Б давление также увеличивается. Поэтому при последующем ходе вниз поршень встретит повышенное сопротивление со стороны топлива, находящегося в подпоршневой камере.

Поскольку поршень не соединен жестко с толкателем, то наступает момент, когда усилие пружины 11 уравновешивается давлением топлива в подпоршневой камере. В этот момент поршень. останавливается и, занимая какое-то среднее положение,
как бы «зависает». Таким образом, между поршнем и толкателем, опустившимся вниз под действием пружины 4, образуется 1 просвет. В дальнейшем при движении толкателя вверх шток переместит поршень в исходное положение. Величина перемещения поршня вниз, следовательно, зависит от расхода топлива. Чем меньше расход топлива, тем больше противодавление, поэтому раньше остановится поршень, и, наоборот, чем больше расход топлива, тем больше ход поршня. Это обстоятельство позволяет всегда поддерживать в нагнетательном канале насоса необходимое постоянное давление, не зависящее от режима работы двигателя.

Производительность насоса при противодавлении 1,5— 1,7 кГ/см2 и числе оборотов кулачкового валика насоса высокого давления 1050 в минуту должна быть не менее 2,2 л/мин. При полностью перекрытом нагнетательном канале и числе оборотов кулачкового валика 1050 в минуту деление, развиваемое насосом, должно быть не менее 6 кГ/см2.

На топливоподкачивающем насосе установлен насос ручной подкачки топлива для опрессовки нагнетающей части топливной магистрали с целью удаления воздуха при неработающем двигателе и для заполнения ее топливом при техническом обслуживании.

Устройство насоса ручной подкачки топлива показано на рис. 36. Оно состоит из корпуса 18, цилиндра 19, поршня 20 и штока 21 с рукояткой 22. Уплотнением между корпусом насоса и цилиндром служит резиновая прокладка 23, которая при навернутой на цилиндр рукоятке одновременно уплотняет зазор между поршнем и корпусом.

Насос работает следующим образом. Отвернув рукоятку с резьбы горловины цилиндра, производят последовательно вытягивание ее вверх до упора и опускание вниз также до упора и т. д.

При вытягивании рукоятки вверх вместе с ней поднимается поршень, и в цилиндре создается разрежение. В разреженное пространство цилиндра из топливного бака через фильтр предварительной очистки и открывшийся всасывающий клапан 25 засасывается топливо. При опускании рукоятки, а вместе с ней  поршня вниз, топливо в цилиндре сжимается, и под действием возросшего давления всасывающий клапан 25 закрывается и открывается нагнетательный клапан 14, через который топливо подается в нагнетательный канал и далее по топливопроводу к фильтру тонкой очистки.

При отсутствии надобности в пользовании насосом ручной подкачки рукоятку навинчивают на горловину цилиндра. При этом поршень плотно прижимается к прокладке, не допуская просачивания топлива из каналов топливоподкачивающего насоса в полость цилиндра.
