Глава 4
ЗАЩИТА ОТ ИЗЛУЧЕНИЙ

4.1.

ЭЛЕКТРОМАГНИТНЫЕ ПОЛЯ ТОНОВ ПРОМЫШЛЕННОЙ ЧАСТОТЫ

Источником электромагнитных полей промышленной частоты являются токоведущие части действующих электроустановок. Длительное воздействие электромагнитного поля на организм человека может вызвать нарушение функционального состояния нервной и сердечно-сосудистой систем. Это выражается в повышенной утомляемости, снижении качества выполнения рабочих операций, сильных болях в области сердца, изменении кровяного давления и пульса.

Оценка опасности воздействия электромагнитного поля на человека производится по величине электромагнитной энергии, поглощенной телом человека. Реакция организма человека на составляющие электромагнитного поля не является одинаковой, поэтому при оценке условий работы

необходимо учитывать электрическую и магнитную напряженность поля. Неблагоприятные воздействия токов промышленной частоты проявляются только при напряженности магнитного поля порядка 160—200 А/м. Практически при обслуживании даже мощных электроустановок высокого напряжения магнитная напряженность поля не превышает 20—25 А/м, поэтому оценку потенциальной опасности воздействий электромагнитного поля достаточно производить по величине электрической напряженности поля.

В соответствии с ГОСТ 12.1.002—84 нормы допустимых уровней напряженности электрических полей зависят от времени пребывания человека в контролируемой зоне. Последняя является частью рабочего места, для которого устанавливается время Т допустимого пребывания работающего под воздействием электрических полей. Это время определяется с учетом фактических значений напряженности электрических полей. Присутствие персонала на рабочем месте в течение 8 ч допускается при напряженности, не превышающей 5 кВ/м. При значениях напряженности электрического поля Е — 5-=-20 кВ/м время допустимого пребывания в рабочей зоне в часах составляет Т = 50/Е — 2.

Пользуясь этой формулой, можно определять допускаемую величину напряженности в указанном интервале, задавая время пребывания персонала на рабочем месте.

Работа в условиях облучения электрическим полем с напряженностью 20—25 кВ/м продолжается не более
10 мин.

Независимо от величины допускаемой напряженности персонал присутствует на рабочем месте в пределах указанного времени непрерывно или с перерывами. В остальное время работа осуществляется в условиях значений напряженности не выше 5 кВ/м.

В рабочей зоне, характеризуемой различными значениями напряженности электрического поля, пребывание персонала ограничивается временем

Таблица 4.1. Точки измерения напряженности электрических полей

Рассчитанное значение Тпр не должно превышать 8 ч для условий, при которых напряженности электрического поля в точках i, 2, 3, ..., п отличаются на 1 кВ/м.

Значения напряженностей электрического поля в рабочей зоне указаны как допустимые для условий, при которых отсутствует возможность воздействия на персонал электрических разрядов и, кроме того, когда конструкции, машины и механизмы не имеют защитного заземления по ГОСТ 12.1.019—79* и возможно прикосновение к ним в зоне влияния электрических полей.

Контроль фактических значений напряженностей электрических полей осуществляется при приемке в эксплуатацию электроустановок; при организации новых рабочих мест; при изменении конструкции электроустановок, средств защиты, или схем коммутации, а также в порядке текущего санитарного надзора. Для контроля используется аппаратура, обеспечивающая погрешность измерения в пределах ±20 %. Точки измерения выбираются, в зависимости от .расположения рабочего места и оснащения его средствами защиты (табл. 4.1).

Основными видами средств коллективной защиты от воздействия электрического поля токов промышленной частоты являются экранирующие устройства. Они изготовляются стационарными и переносными. Стационарное экранирующее устройство — составная часть электрической установки, предназначенная для защиты персонала в открытых распределительных устройствах (ОРУ) и

воздушных линиях электропередач (ВЛ). Экранирующее устройство необходимо при осмотре оборудования и при оперативном переключении наблюдения за производством работ. Конструктивно экранирующие устройства оформляются в виде козырьков, навесов дли перегородок из металлических канатов, прутков, сеток.

Переносные экраны также используются при работах по обслуживанию электроустановок в виде съемных Козырьков, навесов, перегородок, палаток и щитов.

При выборе диаметров канатов и прутков учитывается требование отсутствия в процессе работы экрана видимой короны; при этом, как правило, диаметр канатов и прутков не должен быть меньше 6 мм. Расстояние между канатами и прутками составляет 500 мм, а для экранирующих устройств системы сборных шин — 350—500 мм. В переносных и съемочных экранах используется сетка, имеющая ячейку не более 50 x 50 мм.

Экранирующие устройства имеют антикоррозийное покрытие и заземлены.

В зависимости от назначения экранирующие устройства имеют различную степень снижения электрического поля на рабочем месте; типы этих устройств приведены в табл. 4.2.

Наряду со стационарными и переносными экранирующими устройствами применяют индивидуальные экранирующие комплекты. Они предназначены для защиты от воздействия электрического поля, напряженность которого не превышает 60 кВ/м, создаваемого электроустановками напряжением 400, 500 и 750 В и частотой 50 Гц.

Индивидуальные экранирующие комплекты разрешено использовать в тех случаях, когда отсутствует возможность прикосновения к токоведущим частям и температура воздуха не превышает 42 °С. Их запрещено использовать при работе на панелях, с электрическими приводами, в цепях напряжением до 1000 В, а также при профилактических испытаниях и электросварочных работах.

В состав экранирующих комплектов входят: спецодежда, спецобувь, средства защиты головы, а также рук и лица. Типы экранирующих комплектов, выпускаемых отечественной промышленностью, и их составляющие приведены в табл. 4.3.

Составные элементы комплектов снабжены контактными выводами, соединение которых позволяет обеспечить единую электрическую цепь, и через обувь или с помощью

специального проводника со струбциной осуществить качественное заземление.

Экранирующие комплекты ЭПР и ЭПЗ выдаются для индивидуального пользования конкретными лицами. Комплекты ЭПХ разрешено использовать группе лиц; при этом специальная обувь выдается только для индивидуального использования.

Высокая эффективность защиты с помощью индивидуальных экранирующих комплектов достигается за счет выполнения ряда требований к порядку эксплуатации, хранению и ремонту элементов. Эти требования предназначены для обеспечения надежности соединения элементов комплекта и для их исправности. Например, чтобы исключить разрушение целостности электропроводящих материалов, хранение комплектов осуществляется в специальных шкафах в сухих отапливаемых помещениях (температура воздуха 2—30 °С, относительная влажность не более 80 %). Одежда хранится на вешалке, а обувь и каска — на полках. Запрещено переносить элементы комплекта за контактные выходы, а также использовать контакты для подвески.

Организуется ремонт элементов экранирующего комплекта, но при этом не допускается ремонтировать обувь

(кроме косметического ремонта) и использовать для ре» ремонта электронепроводящие материалы.

Периодически осуществляется проверка технического состояния экранирующих комплектов Испытания производят перед началом эксплуатации, один раз в три месяца в процессе эксплуатации, после ремонта и в процессе хранения на складе (один раз в год). Поверочные испытания состоят из внешнего осмотра и измерения сопротивления постоянному току. При внешнем осмотре определяется наличие дефектов на элементах комплекта (обрывы соединительных выводов, истирание или отставание подошвы, разрывы и др.). Если дефекты существуют, то комплект не подлежит эксплуатации.

Измеренное сопротивление элементов комплекта при напряжении 500 В не должно превышать 10 кОм; в противном случае комплект не пригоден к эксплуатации. Результаты проверки регистрируются в специальном журнале.

Таблица 4.2. Типы экранирующих устройств

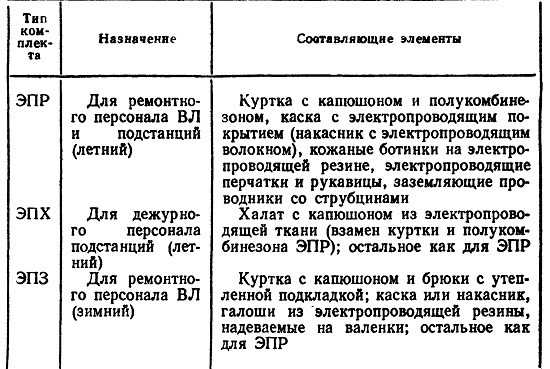

Таблица 4.3. Типы индивидуальных экранирующих комплектов
