Глава 5 ХАРАКТЕРИСТИКА СЛУЖБ, ОБСЛУЖИВАЮЩИХ
РАЗЛИВКУ СТАЛИ
Двор изложниц
В старых мартеновских цехах, имеющих стационарные разливочные канавы,
все работы по подготовке сменного оборудования выполняются
непосредственно в канавах или на их бортах, на тех же площадках или
участках, которые предусмотрены для охлаждения изложниц, наборки и сушки
центровых, прибыльных надставок и т. п.
В современных крупных сталеплавильных цехах все вспомогательные службы
вынесены за пределы основного производства, они входят в самостоятельное
хозяйство — двор изложниц или образуют свой цех подготовки составов,
способный обслуживать не один сталеплавильный цех, а несколько.

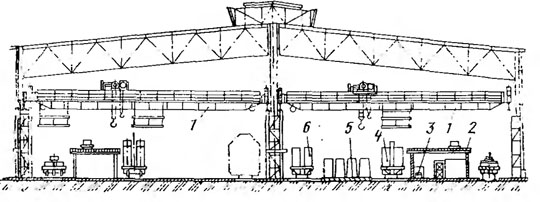

Рис. 116. Двор изложниц:
1 — мостовые краны; 2 — рабочая площадка; 3— конвейер для подачи
огнеупорного кирпича; 4 — состав изложниц; 5 — площадка для изложниц; 6
— состав с изложницами после разливки
Дворы изложниц строят из металлических колонн, балок и ферм. Проемы
между колоннами закрывают железобетонными плитами или железными листами
толщиной 3—4 мм [20].
Ширина здания двора изложниц может составлять 28—32 м. Длина его
определяется числом обрабатываемых составов с изложницами (обычно их два
или три). Двор изложниц под составы для сифонной разливки строят в два
раза длиннее. Для уменьшения длины здания они могут быть двухпролетными
(рис. 116).
Высота здания должна обеспечить выполнение всех операций, поэтому она
определяется суммой высот тележки, поддона, надставки и двойной высоты
изложницы с зазором 300—500 мм (зазор необходим для безопасного
транспортирования изложниц над составами).
Общая площадь двора изложниц для подготовки составов под сифонную
разливку в два раза больше, чем для разливки стали сверху. Увеличение
площади связано с необходимостью проводить смену сифонного припаса.
В новых дворах изложниц операции охлаждения, очистки и покраски выносят в отдельные помещения. Все выполняемые операции механизированы.
