Вакуумирование стали в струе

Применяют при отливке крупных слитков и при переливе металла из ковша в ковш. В этом случае нет необходимости в принудительном перемешивании металла, а можно вакуумировать нераскисленную сталь [21].

На рис. 51 показана схема установки для вакууми-рования при переливе из ковша в ковш.

Сталь из сталеразливочного ковша 1 через промежуточный ковш (металлоприемник) 2 поступает в другой сталеразливочный ковш 3, помещенный в вакуум-камеру. При переливе струя металла дробится на капли выделяющимися из металла газами.

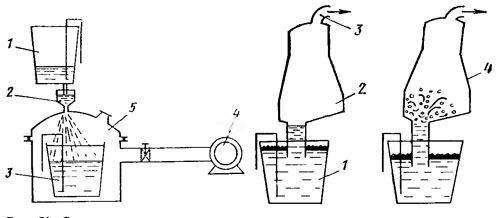

Рис. 51. Схема установки для вакуумирования при переливе металла из ковша в ковш:
1—-ковш с металлом до обработки; 2— промежуточный ковш; 3— ковш с вакуумированиым металлом; 4 — вакуумные насосы; 5 — вакуумная камера

Рис. 52. Принципиальная схема установки порционного вакуумирования:
1 — ковш с металлом; 2 —вакуумная камера в верхнем положении; 3 — газоотводящая труба к вакуум-иасосу; 4 — вакуумная камера в нижнем положении прн работе (насос работает)

Переливание из ковша в ковш связано со значительным охлаждением металла, что вынуждает перегревать его перед выпуском из печи.

Установки для порционного и циркуляционного способов вакуумирования стали

Порционный и циркуляционный способы внепечного вакуумирования осуществляют в специальной вакуум-камере. Вакуумной обработке подвергают отдельные порции металла, которые засасываются из сталеразливочного ковша и затем сбрасываются в этот же ковш. На рис. 52 приведена схема установки порционного вакуумирования. Над ковшом с металлом 1 помещена вакуум-камера 2, в верхнем положении камера соединена вакуум-проводом 3 с насосами; для забора и вакуумирования порции металла вакуум-камеру опускают в нижнее крайнее положение. Этот цикл повторяется неоднократно.

Установки циркуляционного вакуумирования имеют вакуум-камеру с двумя металлопроводами. Через один

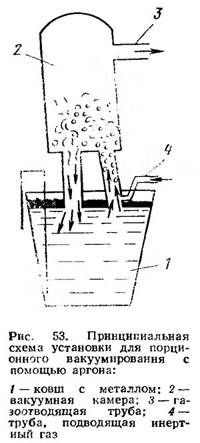

металлопровод с помощью аргона металл всасывается в рабочее пространство, где и подвергается вакуумной обработке, через другой металлопровод обработанный металл возвращается в исходную емкость (ковш) (рис. 53). Из-за высокой эффективности и мобильности установки циркуляционного и порционного вакуумирования получили наибольшее распространение.
