Вакуумирование стали

Вакуумирование стали

Внепечное вакуумирование делят на три группы: вакуумирование в ковше струйное вакуумирование и обработка металла вне ковша в специальной вакуум-ка-мере.

Вакуумирование в сталеразливочном ковше осуществляют в специальной вакуумной камере (рис. 49).

Для повышения эффективности вакуумирования установка может дополнительно оборудоваться устройством для принудительного перемешивания металла в ковше в процессе вакуумирования, например электромагнитным перемешивающим устройством или устройством для подачи инертного газа в ковш (рис. 50).

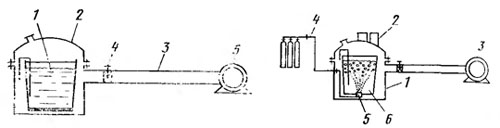

Рис. 49. Схема установки для вакуумирования стали в ковше без принудительного перемешивания:
1 — ковш с металлом; 2 — вакуумная камера; 3 — вакуум-провод; 4— вакуумный затвор; 5 — вакуумный насос

Рис. 50. Схема установки для вакуумирования стали в ковше с перемешиванием металла аргоном:
1 — вакуумная камера; 2 — бункера для ферросплавов; 3 — вакуумные насосы; 4 — баллоны с нейтральным газом; 5 — пористая вставка; 6 — ковш с металлом

В этом случае установку дополнительно оборудуют рампой и аргонопроводом 4, пористой вставкой для подачи аргона в дно ковша 5. Сверху установку оборудуют бункерами для ферросплавов 2, которые дают возможность регулировать химический состав стали в процессе вакуумирования. Установки ковшевого вакуумирования с принудительным перемешиванием могут иметь дополнительный подогрев металла электрическими дугами до и после вакуумирования. Это позволяет осуществлять в ковше не только дегазацию, но и легирование стали.

Такая установка очень сложна, но она позволяет разгрузить сталеплавильные агрегаты от выполнения ряда технологических операций, тем самым увеличить их производительность.
