Опорно-ходовая часть прицепных автомобильных подъемников
У прицепных подъемников опорно-ходовая часть вместо автомобиля имеет
собственное шасси, состоящее из опорной рамы с осями (поворотными и
приводными), дополнительными опорами, опорно-поворотными устройствами (ОПУ),
выключателями подвесок.
Опорно-ходовая часть прицепных подъемников представляет
собой шасси разных конструкций с рамой, колесами и
их подвеской, рулевым управлением и выносными опорами. Например,
подъемники ПГСШ-18 и ПГСШ-22 имеют двухосное шасси и откидные выносные

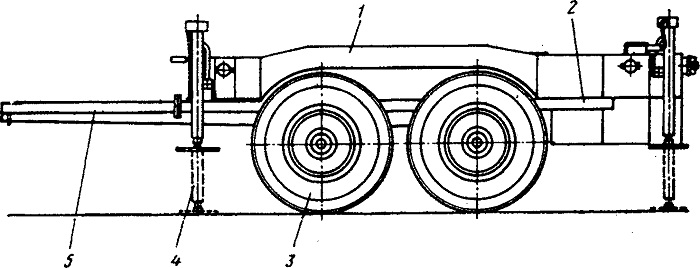

опоры с винтовыми домкратами; ППК-14 (рис. 24)—выдвижные (вручную) балки
выносных опор, а сами опоры — в виде автомобильного ручного домкрата 4.
Рассмотрим устройство опорно-ходовой части прицепных подъемников на

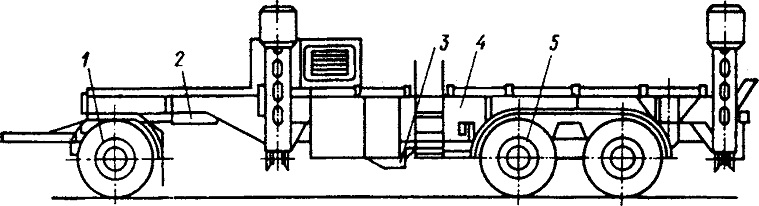

типичном примере. Опорно-ходовая часть
(шасси) подъемника ПГС-30 (рис. 25) состоит из рамы
4 с выносными опорами, передней оси 1 и задней тележки 5, трансмиссии 3,
рулевого управления 2 и тормозной системы.

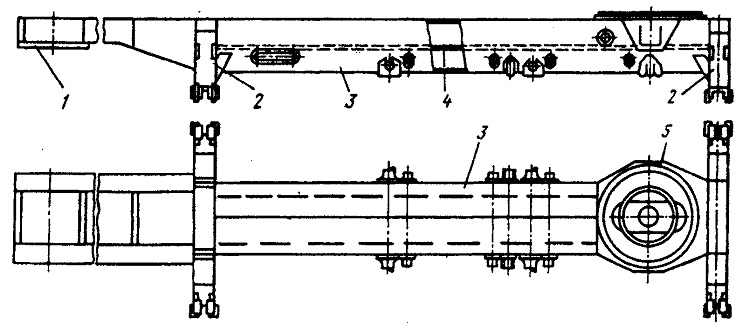

Опорная рама (рис. 26 ) имеет два лонжерона 3 швеллерного типа, в
верхней части сваренные между собой. В средней части (по высоте
лонжеронов) они соединены между собой сплошной перемычкой 4. К торцовым
частям рамы приварены кронштейны 2 выносных опор, в передней части к
кронштейну выносных опор — переходная часть, состоящая из сварных
двутавровых профилей и двух поперечин, к нижней части
этих поперечин — кольцо 1 крепления круга
поворотной тележки, а сверху лонжеронов в задней части рамы — кольцо 5
крепления опорно-поворотного устройства.
В подъемнике ПСГ-30 в качестве передней оси использована поворотная
тележка прицепа ГКБ-8350, которая состоит из рамы, дышла, поворотного
круга и оси с подвеской. Рама поворотной тележки также сварная из двух
лонжеронов швеллерного профиля, связанных поперечинами. К лонжеронам
приварены кронштейны передней 1 рессорной подвески; они же служат и для
крепления дышла. Дышло — сварное, имеет вид жесткой треугольной рамы.
Сцепная петля крепится к дышлу с помощью гайки и стопорится шплинтом.
Поворотный круг состоит из верхнего и нижнего колец, вращающихся друг
относительно друга на шариках. Поворотная тележка имеет стопор для
блокировки поворота тележки в случае движения автопоезда назад.
Ось с колесами и тормозами унифицирована по
основным деталям с автомобилем КамАЭ-5320.
Задняя тележка подъемника состоит из ведущего моста автомобиля ЗИЛ-130 и
моста прицепа ОдАЗ-885.

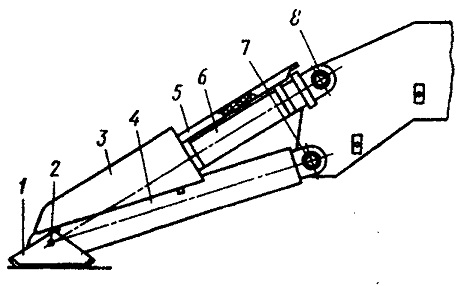

Выносные опоры (рис. 27) выполнены в виде откидных рычагов, приводящихся
в действие гидроцилиндрами. Рычаги 4 шарнирно соединены с кронштейнами
рамы пальцами 2. Корпуса гидроцилиндров 6 подъема — опускания шарнирно
закреплены пальцами 7 в кронштейнах рамы, а штоки — пальцами 8 в нижней
части рычага. Штоки гидроцилиндров защищены от механических повреждений
кожухами 3 из рифленой стали, а цилиндры — кожухами 5. В транспортном
положении рычаги опор поднимаются и фиксируются в вертикальном положении
защелками с пружинами.
