Подъемник АКП-30 предназначен для
монтажно-строительных работ на высоте до 30 м и глубине до 10 м.
Грузоподъемность люльки 320 кг. Зона обслуживания показана на рис. 10.
Подъемник установлен на шасси повышенной проходимости и состоит из
опорной и поворотной рам, механизма вращения рабочего оборудования,
люльки, привода отбора мощности, гидросистемы, электрооборудования; для
облегчения управления оборудован переговорным устройством. На опорной
раме размещены опорно-поворотное устройство, ограждение с лестницей, два
ящика, стойка и четыре откидные гидравлические опоры.
Рабочее оборудование состоит из трех колеи, как у подъемника АГП-28.
Колена сварные в виде конических труб с обечайками и продольными
лонжеронами. Нижнее колено поворачивается на 85°, среднее и верхнее — на
160°. Для поворота каждого колена используются по два гидропривода. На
шарнирах оголовков нижнего, среднего и верхнего колен сделаны проушины
для грузовой подвески.

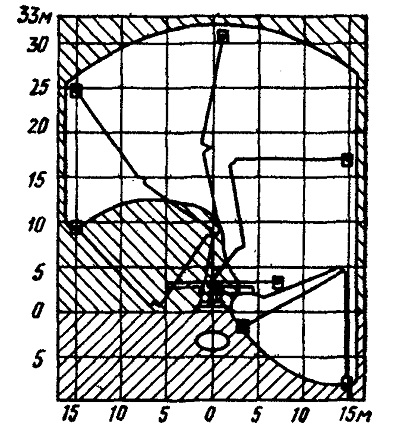

Рис. 10. Схема зоны обслуживания подъемника АКП-30
