Подъемники ПГСШ-18 и ПГСШ-22

Подъемники ПГСШ-18 и ПГСШ-22

(рис. 11)—прицепные полноповоротные, предназначены для подъема двух рабочих с материалами и инструментом в люльке. Наибольшая рабочая высота подъемника ПГСШ-18—18 м,

ПГСЩ-22 — 22 м. Грузоподъемность люльки 1 — 500 кг. Основная несущая конструкция подъемни-ка—складное двухколенчатое рабочее оборудование. Колена 2, 3 фермовой конструкции. Следящая система удерживает люльку в строго ориентированном положении (горизонтальное положение пола) при любом положении колен. Колена поднимаются гидроцилиндрами. Поворотная часть подъемника крепится на опорно-поворотном устройстве шарикового типа. На поворотной части установлен механизм вращения.

Опорно-поворотное устройство закрепляется на шасси 4 подъемника. На шасси также расположены привод передвижения и рулевая колонка, обеспечивающие перемещение подъемника по строительной площадке самоходом, ящик для инструмента и шкаф, электрощит, аутригеры и дышло, служащее для буксировки подъемника. Шасси подъемника снабжено тормозной системой, обеспечивающей торможение подъемника при буксировке его (управление от пневмосистемы тягача) и на стоянке (рычагом, вручную).

Подъемник снабжен траверсой грузоподъемностью 500 кг, расположенной на шарнирном соединении колен.

На рабочем месте (на площадке) подъемник устанавливают на опорах 5 по креномеру с уклоном не более 1°. Перемещением колен люльку приводят в положение, удобное для посадки рабочих и загрузки инструмента и материалов. Последовательным подъемом нижнего и верхнего колен и вращением поворотной части подводят люльку к месту производства

работ. При необходимости смены места работы люльку перемещают в пространстве, маневрируя коленами и вращая поворотную часть. По окончании работы люльку приводят в положение, удобное для разгрузки, после чего колена укладывают в транспортное положение.

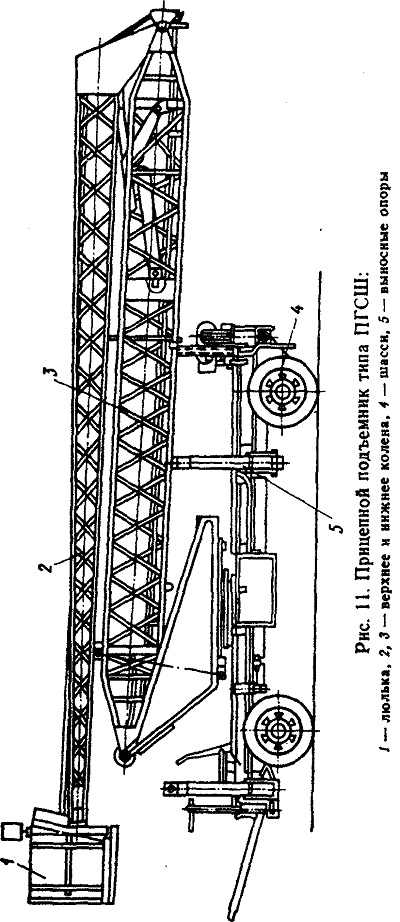

рис 11
