21.8. Проходка шурфов
Проходка шурфов механизированным способом
Грейферная установка УГШН-15
Для проведения разведочных шурфов глубиной до 15 м предназначена
грейферная установка УГШН-15 (рис. 21.18). Рабочий орган установки
позволяет вести непосредственную выемку пород I—IV категорий, а более
крепких — после предварительного рыхления буровзрывным способом.
Установка позволяет проходить шурфы квадратной (площадь сечения в свету
2 м2) или круглой (площадь сечения в свету 1,5 м2) формы.
Технология выемки породы, возведения инвентарной крепи, проветривания и
водоотлива при проходке шурфа установкой УГШН-15 аналогична
рассмотренной для установки ЭО-4321.
Техническая характеристика грейферной
шурфопроходческой
установки УГШН-15
Глубина шурфа, м.............15
Площадь поперечного сечения шурфа в проходке, м2:
квадратного...............2,5
круглого ..............................2
Высота разгрузки, м.............1
Радиус разгрузки, м............2,7
Грузоподъемность вспомогательного подъемного устройства, т 0,1 Масса
установки, кг..........................13 000
При глубине шурфа до 3 м (S<2 м2) установка
позволяет формировать временный отвал вместимостью 8 м3, породу из
которого при дальнейшей углубке шурфа необходимо перемещать в основной
отвал (рис. 21.19).
Для механизации выемки при проходке по предварительно разрыхленной
взрывом породе установку УГШН-15, так же как и ЭО-4321, комплектуют
необходимым дополнительным оборудованием.

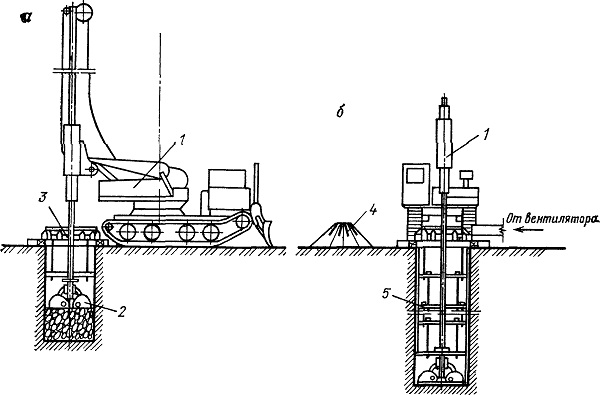

Рис. 21.18. Схемы проходки устьевой части шурфа (а)
и шурфа с использованием инвентарной подвесной крепи (б):
1 — шурфопроходческая установка; 2 — грейфер; 3 — устьевая секция крепи;
4 —отвал; 5 — инвентарная подвесная крепь

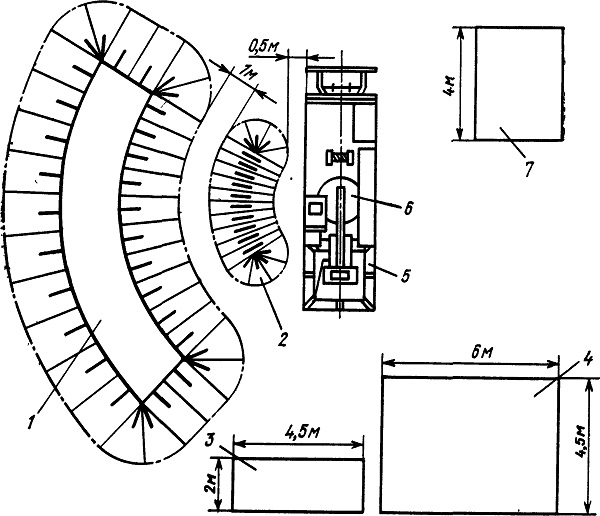

Рис. 21.19. Схема планировки рабочей площади при
проходке шурфа установкой УГШН-15:
1 — основной отвал; 2 — временный отвал; 3 — площадка для
горючесмазочных материалов; 4 — площадка для раскладки проб: 5 —
устьевая секция инвентарной крепи; 6 — шурфопроходческая установка; 7 —
площадка для крепи
