21.8. Проходка шурфов

Проходка шурфов механизированным способом

Проходка шурфов механизированным способом без использования ВВ. К механизированным способам проходки шурфов

относят такие, при которых основные проходческие операции— выемка породы, ее погрузка и доставка на поверхность выполняются без присутствия людей в забое.

Механизированные способы можно условно разделить на две группы: способы, при

которых используют машины с исполнительными органами, работающими по принципу черпания породы; способы, при которых используют машины с исполнительными органами бурового типа (буровые способы).

Исполнительный орган машин первого типа выполнен в виде ковшового элеватора или грейфера. Ковшовыми элеваторами оснащают установки, предназначенные для рытья котлованов под опоры линий электропередачи и для других целей. Недостатками установок подобного типа являются значительная масса (около 20 т), ограниченная глубина проходки (около 5 м,), низкая эффективность в породах с гравийно-галечными включениями размером более 100 мм. По указанным причинам машины рассмотренного вида могут быть использованы для проходки разведочных шурфов лишь в отдельных случаях.

Значительно более широкую область применения имеют машины с исполнительными органами грейферного типа.

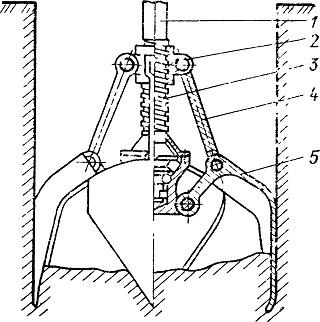

На рис. 21.16 приведена схема напорного грейфера. Принцип его работы заключается в следующем. Грейфер в раскрытом виде опускается на трубах в шурф. Ходовая муфта 2 находится в верхнем положении. Под действием осевого усилия, передаваемого через трубу У, челюсти 5 внедряются в породу. При вращении труб и ходового винта 3 муфта перемещается вниз и, воздействуя через рычаги 4 на челюсти, закрывает грейфер.

Встречающиеся на пути грейфера гравийно-галечные включения и валуны частично разрушаются и отжимаются за пределы шурфа или внутрь грейфера.

Типовыми технологическими схемами предусматривается проведение разведочных шурфов глубиной до 10 и 15 м установками с грейферными рабочими органами.

Рис. 21.16. Схема напорного грейфера
